Який кабель вибрати для проводки в квартирі?
Саме таке питання виникає у багатьох наших співгромадян, коли вони вирішують замінити стару або монтують нову електричну мережу в будинку або квартирі. Питання це досить серйозний і не має однозначної відповіді.
Все залежить від параметрів вашої електричної мережі та способу монтажу. І якщо ви хочете розібратися в цьому питанні, наша інструкція саме для вас.
Попередні параметри нашої електричної мережі
Для того, щоб вирішити, який кабель використовувати для проводки в квартирі, нам спочатку необхідно визначитися з цілою низкою параметрів. Перш за все, слід вибрати спосіб монтажу проводки, також слід визначити кількість жил кабелю, параметри приміщень, в яких має бути монтаж, кількість проводів, прокладених спільно, і деякі інші аспекти.
Спосіб монтажу проводки
На даний момент існує два основних види монтажу проводки. Це прихований і відкритий монтаж.
Кожен з них має власні переваги і недоліки, і віддати перевагу одному з них можна тільки після детального розгляду. Крім ваших переваг у виборі не малу роль відіграють норми ПУЕ за умовами електричної і пожежної безпеки.

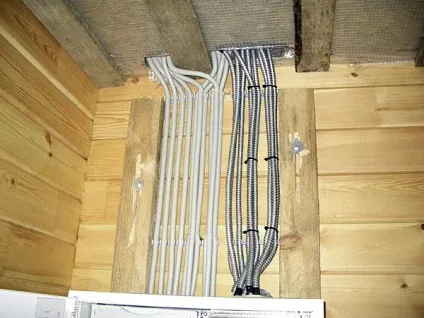

- Відкрита проводка досить проста в монтажі, має хорошу ремонтопридатність і відносно швидко монтується. У той же час вона псує дизайн кімнат, забирає у нас вільний простір і вимагає додаткових коробів або труб для механічного захисту.
- Хоча, з іншого боку, згідно з 2.1.2 і 2.1.3 ПУЕ, вимоги до відкритої проводці при монтажі по горючих конструкцій по багатьох параметрами не такі жорсткі. Завдяки цьому для монтажу по дерев'яних і інших горючих конструкцій вибирають саме цей тип монтажу.
- Проводка електричного кабелю в квартирі прихованим способом дозволяє приховати всі інженерні мережі і не вимагає додаткового захисту при монтажі по негорючих конструкцій. У той же час трудомісткість виконання робіт значно вище, ремонтопридатність не висока, а підключення додаткових електроприладів може викликати певні труднощі.
- Крім того, згідно з табл. 2.1.2 і 2.1.3 ПУЕ, вибір прихованої проводки для електропостачання дерев'яного будинку пов'язаний з великою кількістю труднощів і необхідності застосування додаткових засобів захисту. Через це кінцева ціна такої проводки буде значно вище. У той же час п.12.22 ВСН59-88 рекомендує застосовувати тільки приховану проводку в ванних кімнатах, санвузлах та інших приміщеннях з підвищеною вологістю.
- Виходячи з усього цього часто, доводиться вибирати відкриту проводку для одних кімнат і закриту для інших. Це не є порушенням, але при подальшому виборі - який кабель потрібен для проводки в квартирі, ці особливості слід враховувати.
Вибір кількості жив дроти
Щоб визначитися, яким кабелем робити проводку в квартирі або будинку, необхідно знати кількість жил кабелю. Тут все досить просто, і ПУЕ дає однозначну відповідь.
- Згідно п. 6.1.20 ПУЕ, до розеток у квартирі від групового щитка повинен бути підведений окремий нульовий захисний провід. Виходячи з цього, для однофазної мережі 220В ми повинні використовувати трижильний провід.
- Якщо ви використовуєте трифазну мережу, то вам необхідний чотирьохжильний кабель. При цьому, якщо вона має відгалуження до однофаз обладнанню, то вона повинна мати захисний провідник. Тому в цьому випадку слід застосовувати п'ятижильним провід.
Зверніть увагу! Згідно п.1.3.10 ПУЕ, нульові і захисні провідники для трифазної мережі не приймаються в розрахунок при розрахунку перетину дроту. Тобто, якщо ви використовуєте чотирьохжильний провід, у якого одна жила нульова, то вибір перетину ви робите, як для трьохжильного дроти.
Вплив умов в приміщенні на вибір кабелю
Важливим фактором для відповіді на питання. який дріт вибрати для проводки в квартирі, є і умови в приміщенні. Температура, вологість і запиленість також грають в цьому чималу роль. І якщо фактор запиленості для квартир не грає особливої ролі, то звернути увагу на інші варто.
- Згідно п.1.1.6 і 1.1.7 ПУЕ, вологим називається приміщення, в якому відносна вологість повітря перевищує 60%. Це властиво ванних кімнат і деяким санвузлів. Сирими приміщеннями називаються ті, в яких відносна вологість повітря перевищує 75%. Це властиво знову-таки деяким ванних кімнат і банним приміщенням.

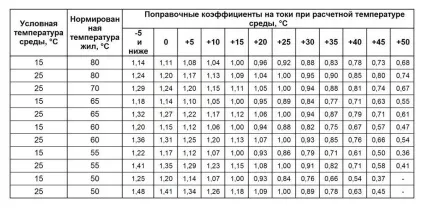

- Якщо у вас є лазневі приміщення або підсобні приміщення, в яких тривалий час може бути температура вище 35⁰С, то це слід врахувати, вибираючи який потрібен провід. Для цих цілей в ПУЕ передбачена табл.1.3.3, в якій наведено поправочні коефіцієнти для приміщень з різною середньою температурою.
Основні параметри для вибору електричної проводки
Основним параметром, який дозволяє визначити, який дріт використовувати для проводки в квартирі, є перетин його жив (див. Виконуємо розрахунок перетину дроту по потужності). Для визначення даного параметра в ПУЕ є табл.1.3.4 для мідних проводів та 1.3.5 для алюмінієвих проводів.
Але, щоб використовувати ці таблиці, нам необхідно знати номінальний струм, який буде протікати в провідниках. Для цього необхідно його розрахувати.
Розрахунок кількості електроприймачів
До електроприймачів відноситься все те, що у вашій квартирі споживає електричну енергію. Це мережа освітлення, розетки і потужне електрообладнання, що підключається безпосередньо через автоматичний вимикач в розподільному щитку.
Для визначення номінального струму електропроводки нам спочатку необхідно знати, що від неї буде харчуватися.
Розрахунок номінального струму проводки
Тепер, щоб визначити, який дріт потрібен для проводки в квартирі, нам слід розрахувати номінальний струм кожного окремого електроприймача. І якщо з мережею освітлення все більш-менш зрозуміло, - розраховуємо сумарний струм ламп, живиться від кожного вимикача, то з розетками можуть виникнути питання.
Зверніть увагу! Даний розрахунок допоможе нам не тільки визначити кабель для електропроводки в квартирі, але і може бути використаний при визначенні номінальних параметрів розеток і вимикачів. Адже про номінальних токах цих комутаційних пристроїв частенько забувають при покупці, що призводить до їх швидкого виходу з ладу, а то і пожежі.
Об'єднання електроприймачів в групи
Визначальним при виборі числа груп, від яких буде запитана наша квартира, є п. 6.2.2 ПУЕ, який не допускає застосування автоматичних вимикачів з номіналом більш 25А. Виходячи з цього, і виробляємо наше поділ на групи.
- Поділ на групи можна проводити за різними ознаками або, виходячи тільки з номінальних струмів. Але, щоб уникнути плутанини в подальшому, звичайно об'єднують освітлення в одну - дві групи, розетки при цьому живиться від своїх груп.
Зверніть увагу! Пункт 6.2.3 ПУЕ забороняє об'єднувати в одну групу більше 20 ламп або розеток. При цьому багатолампові люстри вважаються одним приєднанням.
- Також часто використовують поділ на групи по кімнатах. Де від кожного автомата харчується одна або дві кімнати. Тут все залежить від ваших побажань і сумарних цифр.
- Якщо ви збираєтеся вмонтовувати проводку своїми руками, то ви повинні пам'ятати, що кожна група може бути запитана від автоматичних вимикачів на 16 або 25А. Менші номінали використовувати не доцільно, а великі заборонено.
Вибір перетину дроту

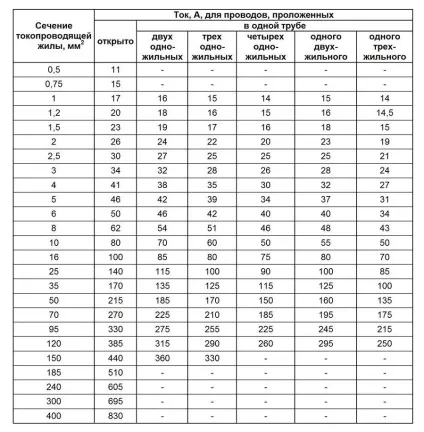

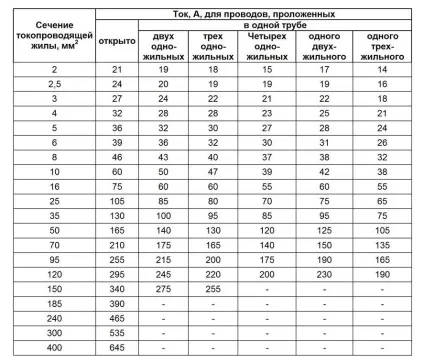

На останньому етапі ми можемо приступити безпосередньо до вибору. Як ми вже відзначали вище, робиться це за таблицями 1.3.3 і 1.3.4 ПУЕ, які наведені на фото в нашій статті нижче.
- Щоб вибрати, який дріт для проводки в квартирі буде оптимальним, знайдіть сумарні значення номінальних струмів, приблизно рівні вашим значенням. При цьому слід враховувати кількість жив дроти. Виберете значення найближче більше до вашого і подивіться, який дріт вам підійде.
- Якщо ви зібралися використовувати мідний провід, то зазвичай його розтин не вище 2,5 мм 2. Для алюмінієвих проводів це значення може бути до 4 мм 2.
- Не можна забувати і про те, що табл.7.1.1 ПУЕ передбачає і мінімально допустимі значення дроти. Так для харчування окремих груп перетин мідного дроту має бути не менше 1 мм 2. для алюмінієвого не менш 2,5 мм 2.
- Є ще один параметр, який ми не обумовили раніше через те, що не знали кількості груп. Тепер, знаючи, скільки проводів у нас будуть пролягати в одній трубі або коробі, нам необхідно це врахувати. Для цього п.1.3.10 ПУЕ містить поправочні коефіцієнти. Тому, якщо у вас пролягає понад п'ять проводів пучком, то значення струму в табл.1.3.3 і 1.3.4 буде менше 0.68, якщо більше 7 проводів, то на 0,63, якщо ж їх більше 10, то значення буде менше на 0,6.
- А ось на питання: який дріт краще для проводки в квартирі, відповідь досить однозначний - мідний. Він не так сильно схильний до корозії, при температурних перегревах він не так сильно втрачає свої властивості і має більш високу електропровідність.
Тепер ви знаєте всі аспекти вибору дроти для квартири або будинку. Тому повинні без праці розрахувати і вибрати проводку.
Ну а її монтаж - справа не хитра, і статті на нашому сайті повинні допомогти вам впоратися з найскладнішими питаннями підключення і прокладки проводу.
