Як перевірити УБЛ пральної машини тестером

УБЛ пральної машини - це далеко не найскладніше пристрій застосовується в ній, але через нього ваша «домашня помічниця» може встати мертво. УБЛ - це не що інше, як замок люка пральної машини, який покликаний блокувати люк під час реалізації циклів прання, полоскання і віджимання білизни. Замок працює в автоматичному режимі і якщо ламається, то блокує люк або зовсім не хоче його закривати. У статті ми розповімо, як перевірити замок пральки різними способами, щоб зрозуміти зламалося УБЛ або щось інше.

конструкції замків

Перш ніж вирішити, як перевірити УБЛ автоматичної пральної машини потрібно хоча б приблизно уявляти собі, як влаштований такий замок, і які взагалі замки застосовуються для блокування люка «домашньої помічниці» під час прання. За останні 30 років в автоматичних пральних машинах випускаються різними виробниками для блокування люка використовувалися лише два типи замків: з біметалічним елементом і електромагнітні.

Електромагнітні замки довели свою ненадійність і неефективність, оскільки вони можуть надійно тримати люк лише коли є електрика. Тому на сучасні пральні машини ставлять УБЛ на основі біметалічної пластини. Чому таке УБЛ більш затребуваним і як воно працює?

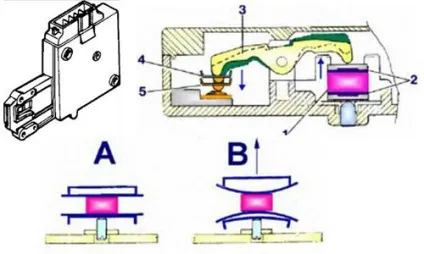

Все досить просто. Принцип роботи УБЛ пральної машини з біметалічною пластиною заснований на взаємодії трьох основних деталей:

• термоелемента;
• біметалічної пластини;
• фіксатора.

Коли модуль управління пральної машини віддає команду УБЛ на блокування люка, подається напруга на термоелемент, який за секунди розігрівається, нагріваючи в свою чергу і біметалічну пластину. Тонка і довга пластина від нагрівання розширюється, стаючи ще довше, при цьому вона починає тиснути на фіксатор, який тут же спрацьовує і закриває замок, надійно блокуючи люк. Поки напруга подається, пластина буде гарячої, і дверцята люка залишиться заблокованою.

Якщо проб'є контакт термоелемента УБЛ, то цей термоелемент перестане нагріватися, пластина залишиться холодної і фіксатор не спрацює - люк залишиться відкритим.

Якщо УБЛ справно, то при відключенні електрики термоелемент перестане нагріватися, пластина охолоне, зменшиться в розмірах і відтягне фіксатор розблокуе люк. Якщо УБЛ несправне або несправний відповідний симистор модуля управління, харчування буде надходити на замок безперервно, і він залишиться закритим, поки ви не знеструмити пральну машину. Ось так ось цей пристрій і працює, тепер поговоримо про його перевірці.

перевіряємо тестером

Роботу замку більш-менш достовірно можна перевірити тестером. Найкраще використовувати справний електронний мультиметр з великим діапазоном. Перед тим як перевірити мультиметром пристрій блокування люка автоматичної пральної машини, його доведеться зняти. Ми не будемо ще раз розповідати про те, як зняти пристрій блокування люка. якщо вам потрібна ця інформація, прочитайте відповідну публікацію на нашому сайті.

Після зняття замка люка потрібно подивитися його схему. Справа в тому, що УБЛ з біметалічною пластиною виробляють досить багато фірм і кожна має контакти за своїм, а нам потрібно заздалегідь знати який контакт за що відповідає, іншими словами, де там фаза, де нейтральний, а де загальний. Знайти таку схему можна в мережі Інтернет. Без схеми ми не зможемо здійснити якісну перевірку замка люка за допомогою мультиметра.

Як тільки ми дізнаємося про призначення кожного з контактів конкретного замка пральної машини, нам залишиться тільки здійснити перевірку.

• Перемикаємо тумблер приладу в режим перевірки опору.
• Встановлюємо один щуп на нейтральний контакт замку, а інший на фазовий контакт.
• Якщо прилад показує тризначну цифру - все нормально.
• Встановлюємо щупи на два контакти замка: нейтральний і загальний.
• Якщо прилад показує нуль або одиницю - замок пральної машини несправний.

Якщо електрика замку справна, але він все одно не працює, зовсім не обов'язково, що несправність криється десь ще, адже потрібно перевірити ще й механіку пристрою, раптом заводський брак.

Діагностика за зовнішніми ознаками

У ряді випадків можна з невисокою часткою достовірності встановити, що УБЛ пральної машинки несправне навіть не розбираючи техніку. Діагностувати несправність можна по поведінці самої пральної машини, якщо ви, звичайно, добре розбираєтеся в її пристрої і знаєте принцип роботи всіх модулів. Як може вести себе пральна машина у випадках, коли несправне УБЛ?

1. Механіка УБЛ однозначно несправна в тому випадку, якщо люк пральної машини залишиться заблокованим навіть через кілька годин після знеструмлення «домашньої помічниці».
2. Якщо ви запускаєте програму прання, а на дисплеї машинки з'являється код помилки, що свідчить про несправності УБЛ.
3. Ви намагаєтеся запустити прання, а УБЛ не бажає здійснювати блокування люка. У цьому випадку два варіанти: або це замок, або модуль управління. Точно встановити істину допоможе заміна УБЛ на нове або перевірка старого мультиметром, за схемою описаною вище.

Є ще способи перевірки замку, але вони вимагають доступу до обладнання, яке в домашніх умовах не дістати, значить, і обговорювати це не варто.

Підводячи підсумок, відзначимо, перевірити замок на пральній машині, який відповідає за блокування люка, не так просто як може здатися на перший погляд, однак при наявності мінімальних навичок роботи з мультиметром і відповідної схеми УБЛ з завданням впоратися цілком можна. Успіхів!
