Як перевірити діоди і резистори мультиметром
У мультиметри DT 832 є можливість перевіряти діоди без їх випоювання з плати. Покажемо на прикладі, як можна перевірити діоди блоку живлення комп'ютера. Встановлюємо режим перевірки діодів (він суміщений з режимом прозвонки):
На екрані з'являється цифра 1 - в даному випадку це не величина параметра, вона просто позначає нескінченно великий опір між щупами (вони адже поки ні до чого не підключені):
Як проводиться перевірка. Спочатку підключаємо щупи до діода в провідному становищі (діод пропускає через себе струм), на екрані відображається його опір. Якщо підключити щупи навпаки, в закритому положенні діода, опір його буде нескінченним (діод не пропускає струм). Таке нормальна поведінка діода. Якщо діод проводить струм в будь-якому положенні, значить він несправний.
Підключимо щупи в провідному становищі діода:

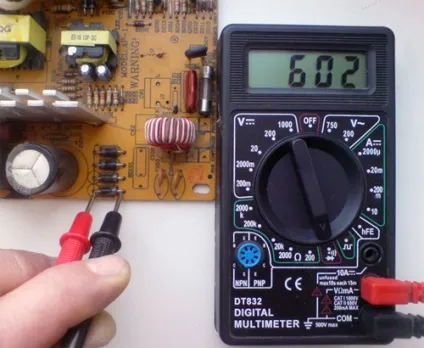

У провідному становищі опір діода становить 602 ома. Подивимося, що покаже тестер при підключенні щупів до діода в замикаючому положенні:

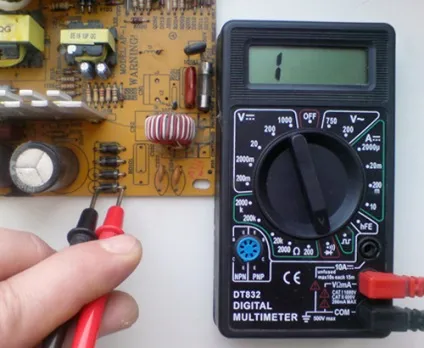

На екрані - цифра 1, що означає нескінченне опір діода в замикаючому положенні. Діод в порядку.
Далі, мультиметр може допомогти дізнатися опір незрозумілого резистора з кольоровим маркуванням. На цьому ж блоці живлення знаходяться резистори, опір яких промаркировано кольоровими кільцями. Резистори, на корпусі яких значення опору було б представлено у вигляді чисел, як це було на радянських радіодеталях, в даний час в забугороной апаратурі майже не зустрічаються. І якщо з'являється необхідність заміни такого резистора, то незрозуміло, якого номіналу шукати заміну. Ось тут-то мультиметр нам і допоможе.
А ось і незрозумілий резистор:

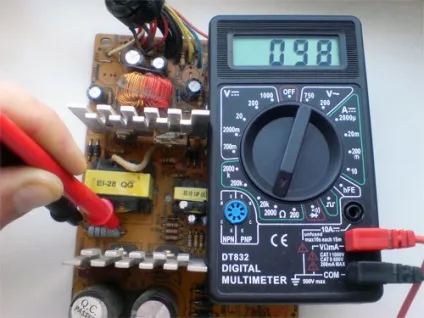

Тепер вимірюємо опір незрозумілого резистора:
Тепер все ясно з незрозумілим резистором - його опір близько 100 ом. І судячи по габаритах, потужність десь 0.5 ват.
А тепер мультиметр DT 832 допоможе нам правильно і безпечно підключити роз'єм зовнішнього USB порту передній (лицьовій) панелі комп'ютера в нестандартній ситуації.
