Як перейменувати блок в Автокад

В процесі роботи над кресленням в програмі Автокад широко застосовуються блоки елементів. Під час креслення може знадобитися перейменувати деякі блоки. За допомогою інструментів редагування блоку не можна змінити його назву, тому перейменування блоку може здатися складним.

У сьогоднішньому невеликому уроці, ми покажемо спосіб перейменування блоку в Автокаде.

Як перейменувати блок в AutoCAD

Перейменування за допомогою командного рядка

Припустимо, ви створили блок і хочете змінити його назву.

У командному рядку введіть _rename і натисніть Enter.

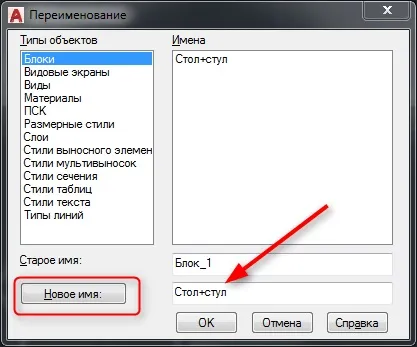

У колонці «Типи об'єктів» виділіть рядок «Блоки». У вільному рядку впишіть нову назву блоку і натисніть кнопку «Нове ім'я:». Клацніть «ОК» - блок буде перейменований.

Якщо ви не хочете користуватися ручним введенням, змінити ім'я блоку можна інакше. Для цього потрібно лише зберегти цей же блок під іншою назвою.

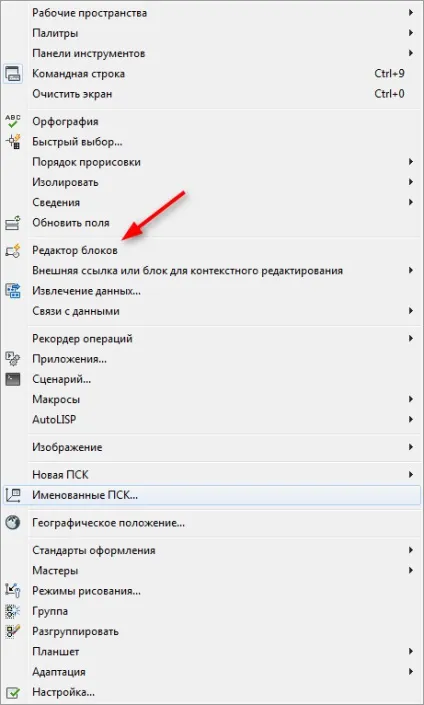

У наступному вікні виберіть блок, якому потрібно поміняти ім'я та натисніть «ОК».

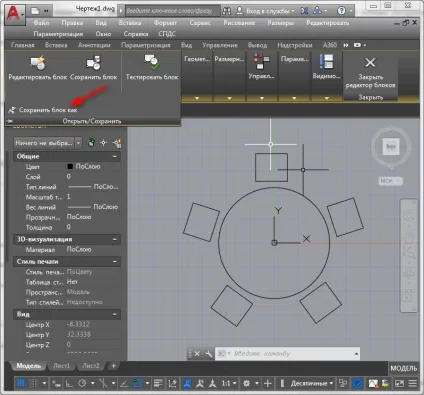

Виділіть всі елементи блоку, розгорніть панель «Відкрити / Зберегти» і натисніть «Зберегти блок як». Введіть ім'я блоку, після чого натисніть «ОК».

Цим способом не варто зловживати. По-перше, він не замінить старі блоки, збережені під колишнім ім'ям. По-друге, він може збільшити кількість невикористовуваних блоків і створити плутанину в списку подібних блокованих елементів. Невикористані блоки рекомендується видаляти.

Наведений вище спосіб дуже хороший для тих випадків, коли потрібно створити один або більше блоків з невеликими відмінностями один від одного.

Ось таким чином можна змінити ім'я блоку в Автокаде. Сподіваємося, ця інформація принесе вам користь!
