Планом будівлі називають зображення у вигляді уявного розрізу горизонтальною площиною, що проходить на рівні віконних і дверних прорізів. На рис. 1.1 а, 6, в показані різні варіанти оформлення планів.
План будівлі дає уявлення про його розміри і форму і включає взаємне розташування окремих приміщень. На плані будівлі показують віконні та дверні прорізи, розташування сходів, перегородок і капітальних стін, вбудованих шаф, санітарно-технічного обладнання тощо
Якщо план, фасад і розріз будівлі можуть бути розміщені на одному аркуші, то план розташовують під фасадом в проекційної зв'язку з ним.
Однак через великих розмірів зображень плани зазвичай розташовують на окремих аркушах, при цьому довга їх сторона розміщується вздовж довгої сторони аркуша.
Залежно від призначення розрізняють плани поверхів, підвалу, горища, покрівлі, монтажні плани, які є схемами розміщення елементів збірних конструкцій (фундаментів, перекриттів, каркасів і т.д.). У назвах, які розміщені на кресленнях, дотримуються наступну термінологію: «План на позначці 0.000», «План 1-16 поверхів», «План технічного підпілля» і т.д.
Всі конструктивні елементи, що потрапили в перетин (стіни, стовпи, колони), обводять суцільною основною лінією.
Рис.1.1. Різні варіанти оформлення плану будівлі
На кресленнях планів наносять: координаційні осі; ланцюжка зовнішніх і внутрішніх розмірів, що включають товщини стін, перегородок, розміри віконних і дверних прорізів (внутрішні розміри наносять всередині креслення, зовнішні - зовні); площі приміщень; позначки рівнів чистих підлог (в разі розташування підлог на різних рівнях); назви приміщень або їх нумерацію (при виконанні на кресленні таблиці експлікації приміщень); вбудоване і санітарно-технічне обладнання.
План будівлі викреслюють в наступному порядку:
а) проводять подовжні і поперечні координаційні осі;
б) викреслюють всі зовнішні і внутрішні стіни, перегородки і колони, якщо вони є
в) виробляють розбивку віконних і дверних прорізів у зовнішніх і внутрішніх стінах і перегородках, умовно показують відкривання дверей, викреслюють санітарно-технічне обладнання і наносять необхідні виносні і розмірні лінії;
г) проставляють на кресленні всі розміри, роблять відповідні написи і перевіряють креслення, виконаний в тонких лініях;
д) після виправлень і доопрацювання пропущених місць приступають до остаточної обводке.
Плани поверхів в демонстраційних кресленнях повинні нести вичерпну інформацію про композиційному вирішенні об'єкта, структурі внутрішнього простору і зв'язку приміщень. Отже, креслення таких планів не слід перевантажувати розмірами, маркуванням елементів і іншими позначеннями.
На демонстраційних кресленнях планів наносять координаційні осі і проставляють основні габаритні розміри. Координаційні осі не слід проводити штрих-пунктирною лінією по всій довжині стін до перетину з розмірними лініями, як це роблять в робочих кресленнях.
Для пояснення призначення приміщень в кожному з них пишуть відповідні назви або позначають порядковим номером, а назви вносять в таблицю - експлікацію приміщень. На планах необхідно позначати місця перетинів і розрізів, наведених на кресленнях.
На плані ілюстративних креслень детально зображують все, що відноситься до планувального вирішення: зовнішні і внутрішні двері з напрямком їх відкривання, санітарно-технічне обладнання, якщо є - печі або каміни, показують розстановку меблів в основних приміщеннях.
На планах перших поверхів зображують елементи генплану, безпосередньо примикають до будівлі: доріжки, прийоми озеленення, малі форми. В цьому випадку осі і розмірні лінії слід відносити якнайдалі від креслення з тим, щоб вони не заважали сприйняттю головного планувального рішення.

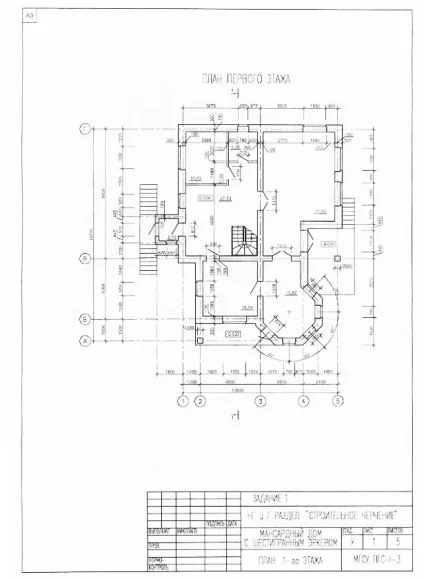

Рис.1.2. Приклад оформлення плану 1 поверху будівлі
Ступінь насиченості архітектурних планів деталями залежить від масштабу креслення. Чим більше масштаб, тим більше він вимагає уваги до розробки деталей, які конкретизують композиційно-планувальне рішення і прикрашають креслення.
При насиченості архітектурно-будівельних планів деталями важливо знайти найбільш виразний графічний спосіб їх виконання, виявляє архітектурно-конструктивну побудову плану і його конструкційну гідність. Цим вимогам найкраще відповідає заливка перетинів чорною тушшю, що дає чітке зображення. При цьому всі інші елементи плану обводять тонкою чорною або кольоровою лінією (див. Рис. 1.1 а).
Якщо план або фрагмент плану виконаний у великому масштабі (1:50 і більше), то чорна заливка тушшю буде занадто «важкої» і грубої. В цьому випадку краще обвести всі місця перетинів стін 1,5-2 мм чорною лінією (див. Рис. 1.1, б).
Використовують також різні графічні штрихові способи зображення стін і їх горизонтальних перетинів (див. Рис. 1.1, в). Архітектурно-будівельний креслення плану може бути не тільки виконаний в одному кольорі, але і мати різне забарвлення деталей аквареллю, темперою або гуашшю, якщо це потрібно для графічної зв'язку з іншими кресленнями проекту.
Меблі та обладнання на плані слід зображати так, щоб ці елементи йшли на кресленні як би в іншу горизонтальну площину, розташовану нижче перетину. Лінія обведення цих елементів може бути чорною, злегка розведеною або кольоровий. На рис. 1.2 показаний приклад оформлення плану поверху житлового будинку.

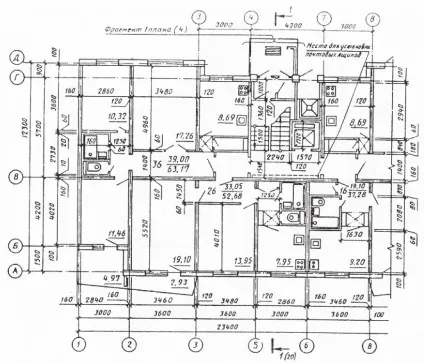

Рис.1.3. Приклад оформлення плану поверху житлового будинку, оформленого по ГОСТу СПДС
