Як налаштувати 3g антену cdma
«Як налаштувати зовнішню антену для збільшення швидкості 3G модема»
3G CDMA антена - пристрій, призначений для випромінювання або прийому радіохвиль на частоті CDMA 800 mhz. Спрямована антена CDMA має вертикальну поляризацію, а корпус антени зроблений з міцного алюмінієвого сплаву і в залежності від потужності має різну конфігурацію і розміри.
Спрямована антена CDMA стандарту налаштовується за допомогою програми AxesstelPST EVDO. Вона допоможе визначити найкраще напрямок антени до базової станції, і становище в якому вона забезпечить хороший прийом сигналу і збільшить швидкість 3G інтернету. Для цього підключаємо антену до 3G модему, підключаємося до мережі інтернет і бачимо потрібні параметри для настройки 3G антени. Залишається вертіти антену і визначити краще положення. В кінцевому підсумку ми будемо прагнути до потрібних показників в програмі. А саме - мінімального значення шуму RX1 Rssi і Ec / lo і максимального значення параметра швидкості DRC Requested.
Кілька порад перед налаштуванням 3G антени:
1. Для отримання максимального результату потрібно правильно вибрати 3G антену. Тому я рекомендую використовувати CDMA антену на 24 dB c максимальним посиленням 3G сигналу. Купити спрямовану CDMA антену можна в нашому інтернет магазині 3G-DIGGER.com
Як правильно вибрати спрямовану CDMA антену, можна дізнатися в статті «Як вибрати 3G антену CDMA» на нашому сайті.

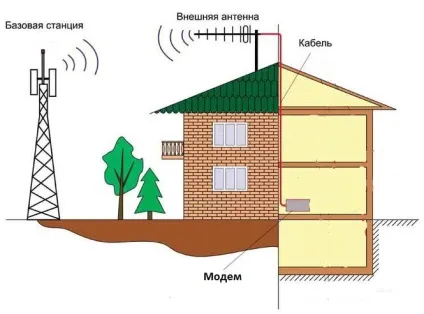

2. Не забувайте, що 3G антена вловлює не тільки сигнал мережі, але і перешкоди від інших джерел радіовипромінювання або предметів які блокують сигнал (супутники, високовольтні дроти, дерева, гори, споруди, будинки і т.п.). Тому намагаємося підняти 3G антену якомога вище, що б на її шляху не було ніяких предметів.
3. Після зміни напрямку 3G антени прибирайте руки і робіть інтервали між тестом швидкості інтернету (дайте антени узгоджуватися з базовою станцією). З такими діями отримані результати будуть більш точними. Для визначення максимального потоку даних використовуйте сайт виміру швидкості інтернету Speedtest.net
4. І останнє, чим більше довжина настроюється 3G антени, тим складніше і точніше її потрібно буде направляти на базову станцію.
"Поетапний процес налаштування 3G антени"
Для початку завантажуємо програму AxesstelPST EVDO і встановлюємо її на свій комп'ютер. Завантажити AxesstelPST EVDO можна на нашому сайті «Завантажити безкоштовно AxesstelPST EVDO».
Поки йде процес установки, підключаємо 3G модем з підключеною до нього антеною в USB порт комп'ютера і дивимося на якому порту він визначився. Для цього заходимо в диспетчер пристроїв і в розділі Порти (COM і LTP) дивимося наш порт. У мене модем Pantech UM175 і він на порту №6 - (COM6).
Після установки програми запускаємо AxesstelPST EVDO, відкриється вікно програми.
Спершу потрібно підключити програму до 3G модему, для цього в вікні Setup, натискаємо на кнопку Searching Port. Після чого знаходимо наш порт (у мене номер 6), вибираємо його і натискаємо кнопку ОК.
Нагадую, що 3G модем повинен бути підключений до мережі інтернет і антена вже підключена до нього. Якщо Ви зробили все правильно, то Axesstel підключиться до 3G модему і почне видавати параметри мережі. Якщо цього не сталося, то перевірте порт модему і повторіть процедуру.

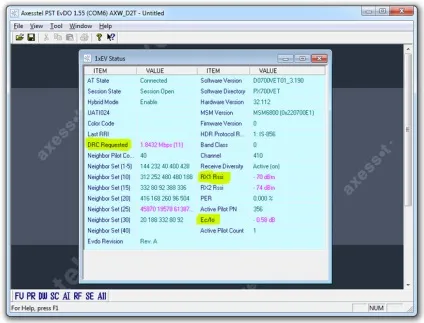

Якщо все працює, то продовжуємо далі. Для фокусування Вашої уваги я закривав все не потрібні вікна в програмі і залишив тільки потрібне. У вікні з назвою 1xEV Status. ми знаходимо параметри RX1 Rssi - це рівень прийому мережі, Ec / lo - рівень перешкод. А параметр DRC Requested - максимальна швидкість завантаження інформації.
Виходячи з вище сказаного, Ваше завдання в тому, щоб зменшити значення RX1 і Rssi Ec / lo. І збільшити DRC Requested. Для цього, направляємо антену в напрямку базової станції і ловимо параметри RX1 Rssi з найменшим показанням (найоптимальніше значення -60 dBm). Крутимо антену по сантиметру і робимо паузи з вимірами швидкості через сайт СПІДТЕСТ, не забуваємо прибирати руки від антени. Цю процедуру повторюємо до тих пір, поки не знайдемо найоптимальніше положення CDMA 3G антени.
Хотілося б відзначити наступне. У параметрі DRC Requested є цифра в дужках - при відмінному прийомі сигналу, вона повинна мати значення 14. Тоді Ви отримаєте максимально можливе значення показника DRC Requested. Якщо ця цифра нижче (6-10), то потрібно збільшити якість зв'язку: більш точно налаштувати антену, переконатися у відсутності перешкод перед антеною, спробувати підняти антену вище або замінити її на більш потужну.
