Історія штангенциркуля

Дерев'яні штангенциркулі використовувалися вже на початку XVII століття.

Наприклад, металеві штангенциркулі 18 століття з великої шкалою поділок. Перші справжні штангенциркулі з ноніусом з'явилися тільки в кінці XVIII століття в Лондоні

Найстаріший з них відноситься до початку - середині 19 століття.

Приблизно з середини 19 століття штангенциркулі почали випускати в промислових обсягах і встановлювати на них ноніус для підвищення точності вимірювань. Штангенциркулі практично не змінювалися за своєю суттю, а відрізнялися один від одного тільки способом і часом виготовлення.

Настільки древній вимірювальний прилад, конструкція якого практично не зазнала жодних істотних змін за всі ці століття, служить еталоном технічної досконалості і заслуговує максимум поваги перед генієм людської думки. Навряд чи можна підрахувати, скільки примірників штангенциркуля знаходиться зараз у вживанні.

У німецькій мові штангенциркулем (Stangenzirkel) називається циркуль для накреслення кіл і дуг великих радіусів. По-німецьки штангенциркуль називається Messschieber або Schieblehre - відповідно, «розсувний вимірювач» або «розсувні лінійка».

Різновид штангенциркуля, оснащена глибиноміром на професійному сленгу називається «Колумбус» або «Колумбік». Ця назва походить від «Columbus» - виробника вимірювального інструмента, такий штангенциркуль масово поставлявся в СРСР під цією маркою.

В авіаційній промисловості такі штангенциркулі називалися «Маузер», через те що штангенциркулі підвищеної якості поставлялися в СРСР фірмою «Маузер».

Слід зазначити, що сучасний штангенциркуль - це лише вдосконалений, в відповідність з новими технологіями,

аналог того самого першого інструменту кінця вісімнадцятого століття.

Ноніус був винайдений Португальським математиком Педру Нуніша.

У той час, він працював над винаходом навігаційного приладу, однак принцип, вироблений при цьому, заснований на тому, що людське око точніше визначає збіг розподілів на шкалах, ніж відносне положення одного поділу між двома іншими, ліг в основу ноніуса, названого в його честь .

Сучасну конструкцію шкали ноніуса придумав французький математик П'єр Вернье в 1631 році, тому, на честь нього, ноніус також називають «верньєр».

Цікавим є той факт, що в німецькій мові словом Stangenzirkel називають циркуль, застосовуваний для накреслення кіл і дуг великих радіусів. По-німецьки, штангенциркуль називається Messschieber ( «розсувний вимірювач») або Schieblehre ( «розсувні рейка»).

Мал. = Штангенциркуль без ноніуса. Німеччина, XIX століття. =

В СРСР, на професійному сленгу різновиди штангенциркулів, масово поставляються під марками «Columbus» і «MAUSER», придбали відповідні загальні імена.

Таким чином, «Колумбус» або «Колумбік» - це різновид штангенциркуля, оснащена глибиноміром, а «Маузер» - штангенциркуль підвищеної якості для авіаційної промисловості.

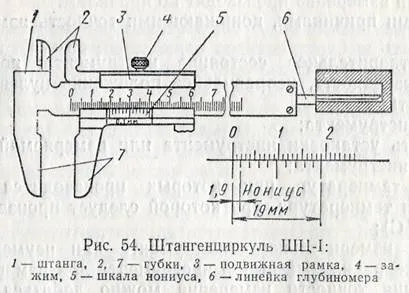

Звичайний штангенциркуль складається з: 1. штанги. 2. рухомий рамки. 3. шкали штанги. 4. губки для внутрішніх вимірювань. 5. губки для зовнішніх вимірювань. 6. лінійки глибиноміра. 7. ноніуса. 8. гвинта для затиску рамки.
