Індукційний ліхтар для велосипеда, мозгочіни
Знову вітаю вас, мозгобратство. Сьогодні пропоную приручити магнітну індукцію і своїми руками створити ергономічний велофонарь.
Дана саморобка міцна, екологічна, водонепроникна, не вимагає заміни батарей, взагалі одні плюси! Мій ліхтар пройшов приблизно 400 км випробувань, під дощем і навіть нижче 0 градусів, із середньою швидкістю 27 км / год і максимальною 60 км / год - і досі працює!
Крок 1: Матеріали
- 2 неодімових магніту (з двох старих 6Gb HDD)
- 1 котушка (котушка з реле 12DC, 10А 250В)
- мастика
- термоусадочні трубки різного діаметру
- червоні світлодіоди 5мм,
3V 20mA
- провід (коаксіальний стерео провід)
- дерев'яні палички від морозива
- кабельні стяжки
- паяльник і супутні елементи
- фен
Крок 2: Підготовка деталей

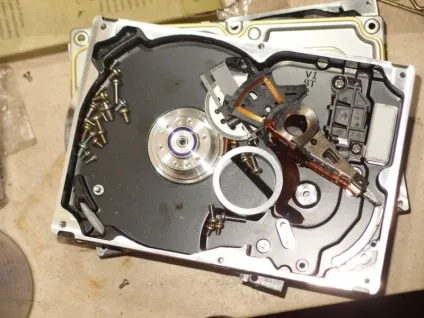

Зі старих вінчестерів виймаємо неодимові магніти і тимчасово, встановлюємо їх на спиці колеса.

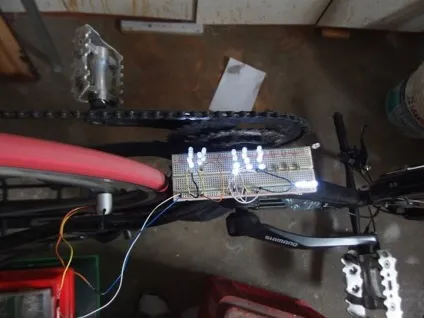

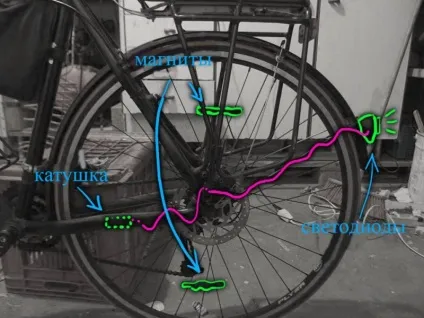

З'єднуємо проводами котушку і діоди, і так само тимчасово поміщаємо котушку на раму велосипеда так, щоб при обертанні колеса, неодимові магніти проходили поруч з котушкою. Обертанням колеса перевіряємо працездатність саморобки, змінюючи положення котушки знаходимо явного переможця.
Шаг3: Збірка схеми

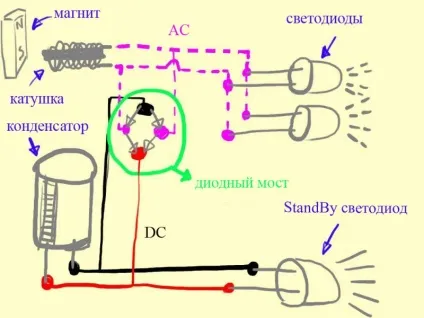

Коли визначилися з розташуванням котушки і магнітів, починаємо пайку. Для цього до котушки припаюємо діодний міст з конденсатором - це дасть більш стабільну світіння, так як котушка дає змінний струм. Потім через провід паралельно припаюємо світлодіоди.
Всі елементи ізолюємо за допомогою термоусадочної трубки і мастики, це дасть поделке водонепроникність. Тобто перед нагріванням термотрубкі обмащуємо елементи мастикою, а вже потім робимо усадку.
Можна обійтися і без діодного моста з конденсатором, але тоді світіння буде гірше.

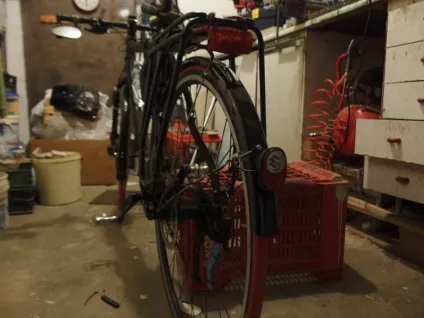

Крок 4: Монтаж

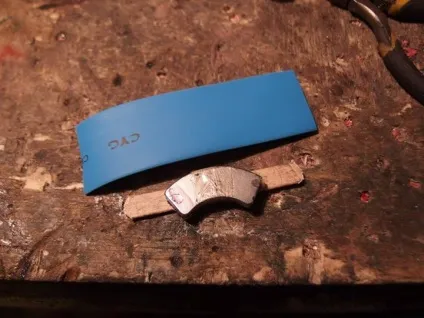

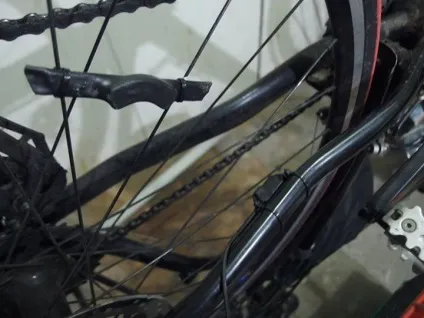

Зібрану конструкцію монтуємо на раму велосипеда за допомогою стяжок. Неодимові магніти садимо на палички від морозива, поміщаємо в термотрубкі і нагріваємо. Отримані неодимові «цукерочки» кріпимо на спиці колеса, в уже намічені для них місця.

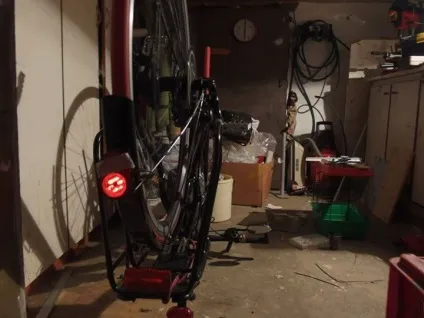

Крок 5: Кручу, кручу педалі, кручу ...
Завдяки вашій мозготворчеству велосипед став помітніше і безпечніше, спасибі індукції!
