Характеристики сталевих труб сортамент, типи, гости

Сталеві труби широко застосовуються в промисловості, будівництві та побуті. З них монтуються відкриті і закриті трубопроводи для транспортування рідин і газів, захисту силових і сигнальних кабелів, в авіабудуванні, автомобілебудуванні, в побуті - в системах водопостачання і опалювання. Це міцні вироби, здатні витримувати значні навантаження, але з обмеженнями в застосуванні, зумовленими промерзанням і низькою стійкістю до утворення корозії і різних відкладень.

Характеристики сталевих труб сортамент, типи, гости

Класифікація сталевих труб: за типом, покриттю

Сталеві труби підрозділяються на безліч типів, виходячи з лінійних розмірів, методу виробництва і наявності покриття.

Типи сталевих труб за розмірами:

  • по геометрії перетину - круглі, овальні, квадратні, прямокутні, шести- і восьмигранні, сегментні, ребристі і ін;
  • по зовнішньому діаметру - капілярні (0.3 - 4.8 мм), з малим діаметром (5 - 102 мм) і з середнім діаметром (102 - 426 мм);
  • по відношенню зовнішнього діаметра до товщини стінки - особотолстостенние, товстостінні, нормальні, тонкостінні і особотонкостінні;
  • по довжині - немірної, мірної і короткої довжини;
  • по класу точності - перший клас (обрізка країв і зняття задирок) і другий клас (тільки з порізкою).
Якісні сталеві труби

Види сталевих труб за методом виробництва:

  • електрозварні:
    • прямошовні;
    • спіралешовние;
    • водогазопровідні;
    • профільні;
  • безшовні:
    • гарячодеформовані;
    • холоднодеформовані.

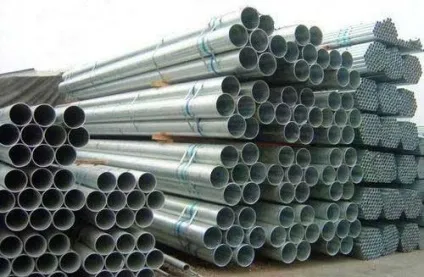

- За наявності антикорозійного покриття

Для захисту від корозії застосовується покриття цинком (холодне і гаряче цинкування), екструдованим поліетиленом, поліетиленом (в один, два або три шари), цементно-піщаною сумішшю, епоксидно-бітумної сумішшю і ін.

Виробництво сталевих труб: осоновние методи

За методом виробництва сталеві труби можна розділити на два основних види - зі звареним швом і без шва.

Виробництво зі звареним швом

Зварні виготовляють з плоского сталевого листа, який згортається в залежності від форми перетину і типу шва. Якщо шов прямої, то сталева стрічка за допомогою вальців згортається в трубку і зварюється вольфрамовим електродом в інертному газі (TIG - зварювання) або струмом високої частоти (HF - зварювання). Для отримання спіралешовние труби сталеву стрічку навивають по спіралі. Профільні - ні з круглим перетином, і водогазонапорние теж виробляються звареним методом.

Особливості виробництва безшовних труб

Безшовні виробляються зі сталевих стрижнів шляхом висвердлювання, лиття, гарячого або холодного деформування. При першому методі в сталевому циліндрі висвердлюється дірка, при другому - сталь заливається в форму зі стрижнем. Але найчастіше для виробництва застосовуються методи деформації.

Безшовна гарячекатана проводиться шляхом нагрівання штанги в печі і перетворення її в циліндр (після того, як матеріал став пластичним). Отриману заготівлю неправильної форми обробляють в вальцях, доводячи до потрібної довжини і діаметру.

При холодному деформуванні заготовка перед обробкою на вальцях остуджують, але перед фінальною калібруванням піддається відпалу. Товстостінні сталеві труби ніколи не бувають зварними.

Характеристики сталевих труб сортамент, типи, гости

Характеристики: по ГОСТу, достоїнства і недоліки

Всі основні властивості різних видів сталевих труб визначаються величезною кількістю ГОСТів:

  • ГОСТ 8734 75 - визначає параметри сталевих труб і сполучних частин;
  • круглі сортамент - гост 10692-80 (визначає параметри чавунних і сталевих і їх сполучних елементів, маркування, упаковку, транспортування і зберігання);
  • гост 8645 68 - поширюється на безшовні холоднотягнуті і гарячекатані, а так само прямокутні електрозварні;
  • гост 20295 85 - поширюється на зварні труби для нафто- і газопроводів магістрального типу;
  • гост 1050 88 - визначає основні характеристики електрозварювальних;
  • профільна гост 8639-82 (квадратна), ГОСТ 8645-68 (прямокутна), ГОСТ 8642-68 і ГОСТ 8644-68 (овальна);
  • спіралешовная - ГОСТ 20295-85, прямошовних - ГОСТ 10704-91, ГОСТ 10705-80, ГОСТ 10706-76;
  • водогазопроводная - ГОСТ 3262-75;
  • безшовні гарячодеформовані - ГОСТ 8732-78;
  • холоднодеформована - ГОСТ 8734-75.

Труба сталева - технічні характеристики

Як будь-який виріб, сталеві труби мають як переваги, так і недоліки.

  • термін служби 5 - 15 років (при транспортуванні холодної води) або 10-15 років (при транспортуванні гарячої води);
  • робоча температура - 130 градусів;
  • негорючість;
  • який тиск витримують сталеві труби - до 30 атмосфер !;
  • стійкість до механічних пошкоджень;
  • рекомендуються для систем опалення.

Термін експлуатації набагато вище, якщо є антикорозійне покриття.

  • висока маса;
  • нестійкість до корозії і різних відкладень;
  • дуже висока теплопровідність;
  • висока внутрішня шорсткість;
  • монтаж вимагає спеціального устаткування, високій кваліфікації та великих затрат часу;
  • потрібно забарвлення після монтажу.

Різні області застосування:

  • вироби загального призначення застосовуються для спорудження трубопроводів, призначених для транспортування неагресивних рідин, сипучих матеріалів і газів, як елементи огорож, будівельних лісів, опор, при прокладці кабелів, в іригаційних і зрошувальних системах, нафто- і газодобувної промисловості;
  • профільні вироби широко використовуються в машинобудуванні;
  • водогазопровідні - при монтажі систем холодного і гарячого водопостачання, опалення, для прокладки газопроводів;
  • характеристики сталевих труб дозволяють застосовувати їх у виробництві меблів (HF - зварні) і в авіації, автомобілебудуванні, суднобудуванні і хімічних лабораторіях (TIG - зварні).

Монтаж сталевих труб коротко

Найчастіше вироби будь-яких розмірів монтуються в систему за допомогою зварювання. Фланцеві з'єднання зустрічаються набагато рідше (в основному для з'єднання труб з діаметром, що перевищує 50 мм). Малого діаметра можуть з'єднуватися за допомогою латунних, сталевих або чавунних фітингів.

Кріплення для сталевих труб до різних поверхонь проводиться за допомогою різних скоб.
