Гост 23586-96 - монтаж електричний радіоелектронної апаратури та приладів

Монтаж електричний радіоелектронної апаратури та приладів. Технічні вимоги до джгутів та їх кріплення

Стандарт встановлює технічні вимоги до конструкцій джгутів, застосовуваним при електріечском монтажі, що виконується всередині радіоелектронної апаратури (РЕА), приладів і пристроїв. Стандарт не встановлює технічних вимог до технологічного процесу виготовлення і кріплення джгутів.

1 Область застосування
2 Нормативні посилання
3 Визначення
4 Загальні вимоги
5 Технічні вимоги до конкструкціі джгута
6 Технічні вимоги до розкладці проводів в джгуті
7 Технічні вимоги до в'язки джгутів
8 Технічні вимоги до обмотці джгута електроізоляційними матеріалами
9 Технічні вимоги до укладання та кріплення джгута в апаратурі
10 Способи і види кріплення джгутів
Додаток А Залежність кроку звивання від перетину проводів
Додаток Б Визначення діаметра джгута

монтаж радіоелектронна апаратура джгут конструкція прилади кріплення розкладка в'язка обмотка звивання

Дата актуалізації тексту:

Крок в'язки повинен бути рівномірним.

На криволінійних ділянках крок в'язки повинен бути зменшений на 30 - 50% в залежності від діаметра джгута і радіуса вигину джгута.

7.5 На початку і наприкінці в'язки джгута повинні бути пов'язані бандажі з двох - п'яти петель в'язки.

В'язку слід закінчувати вузлом (малюнок 7), який повинен бути закріплений клеєм, лаком або опалювальному.

При оплавленні підпал ізоляції не допускається. Після оплавлення довжина виступаючих з вузла-решт ниток не повинна бути більше 1 мм.

При в'язанні електроізоляційної плівкою джгут на початку і кінці в'язки слід обмотати розправленими кінцями плівки, виконавши два - три витка і закріпивши їх бандажем з ниток.

На джгути діаметром 20 мм і менше слід встановлювати бандажі шириною до 10 мм, на джгути діаметром понад 20 мм - бандажі шириною 10 мм і більше.

Приклад в'язки бандажів шириною до 10 мм вказано на малюнку 12. шириною 10 мм і більше - на малюнку 13.

7.6 До і після відгалуження джгути повинні бути пов'язані в дві - три поруч лежать петлі.

7.7 Перед кожним виходять з джгута проводом або групою проводів повинна бути пов'язана петля.

1 - бандаж з ниток, 2 - джгут

Примітка - Вузол умовно не затягнуті.

1 - бандаж з ниток; 2 - джгут

8.1 обмотку джгута необхідно виконувати з натягом стрічки або плівки і з перекриттям, рівним 50 - 70%.

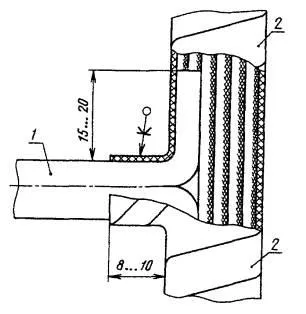

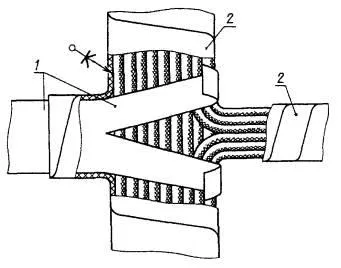

8.2 Стрічка або плівка повинні фіксувати відгалуження (рисунок 14) і виходять з джгута дроти.

8.3 Стрічка або плівка, що не мають липкого шару, повинні бути проклеєні через три - п'ять витків і в місцях розгалужень.

Стрічка або плівка, які не піддаються склеюванню, повинні бути закріплені через 10 - 20 витків бандажем з ниток шириною 2 - 3 мм.

Початок і кінець обмотки джгута повинні бути закріплені клеєм або бандажем з ниток.

8.4 Електроізоляційна стрічка і електроізоляційна трубка в місці їх з'єднання повинні бути закріплені бандажем з ниток або клеєм (малюнки 15 - 19).

8.5 Обмотка джгута повинна бути виконана за варіантами 3.1 - 3.4 відповідно до малюнками 20 - 23.

8.6 При наборі джгутів, що складаються з проводів з ізоляцією, яка має холодної плинністю (наприклад фторопластовой або поліетиленовою), слід ізолювати екрановані дроти від неекранованих електроізоляційної трубкою або стрічкою (плівкою) з електроізоляційного матеріалу.

1 - електроізоляційна стрічка; 2 - джгут; 3 - відгалуження джгута

1 - джгут; 2 - електроізоляційна трубка; 3 - електроізоляційна стрічка; 4 - бандаж з ниток

* Зі збільшенням діаметра джгута ширину бандажа збільшують в зазначених межах.

1 - електроізоляційна трубка; 2 - електроізоляційна стрічка

1 - електроізоляційна стрічка; 2 - електроізоляційна трубка

1 - електроізоляційна трубка; 2 - електроізоляційна стрічка

1 - електроізоляційна трубка; 2 - електроізоляційна стрічка

1 - електроізоляційна стрічка, 2 - бандаж з ниток, 3 - джгут

Малюнок 20 - Варіант 3 1

1 - електроізоляційна стрічка, 2 - бандаж з ниток, 3 - джгут

Малюнок 21 - Варіант 3.2

1 - електроізоляційна стрічка, 2 - джгут

Малюнок 22 - Варіант 3.3

1 - джгут; 2 - електроізоляційна стрічка, закріплена клеєм

Малюнок 23 - Варіант 3.4

Внутрішній радіус вигину плоскої частини джгута товщиною не більше 20 мм повинен бути не менше потроєною товщини згинається частини джгута.

Джгут діаметром понад 20 мм, що містить дроти з площею перетину 0,2 мм2 і менше, при укладанні в апаратурі згинати не допускається. Ділянки джгутів, що підлягають вигину при укладанні, в'язати не допускається. На ці ділянки джгута повинні бути надіті електроізоляційні трубки, або допускається обмотка двома шарами електроізоляційної стрічки з липким шаром (перший шар - липкою стороною стрічки назовні, другий - всередину) із застосуванням гумового шнура, трубки, заповненої стисненим повітрям і т.п. які після закінчення обмотки витягуються.

9.2 Джгути (на ділянках накладення їх один на інший) повинні бути пов'язані між собою шнуром або іншим матеріалом.

9.3 Ділянка джгута в місці переходу з нерухомої частини на рухому повинен бути розташований так, щоб він працював на кручення, а не на вигин.

Плоскі ділянки при переході з нерухомої частини приладу на рухому повинні працювати на вигин.

Радіус вигину повинен бути не менше зазначеного в 9.1.

9.4 що переміщується частина джгута на початку і в кінці повинна бути закріплена. Електроізоляційні матеріали, що захищають переміщаються ділянки джгута, повинні виступати за краї елементів кріплення не менше ніж на 10 мм.

10.1 Кріплення джгутів в апаратурі має бути здійснене скобами, хомутами, стрічками, шнурами, нитками, клеями і компаундами.

Таблиця 3 - Відстань між місцями кріплення джгута скобами або хомутами

10.4 В місцях переходу з однієї нерухомої площини на іншу джгут повинен бути прикріплений до обох площинах незалежно від відстані між місцями кріплення, зазначеного в 10.2 і 10.3.

10.5 Основні види кріплення кріпильними матеріалами показані на малюнках 24 - 27.

10.6 Скоби, стрічки та хомути повинні бути обрані за формою джгута.

10.7 На металеві скоби і хомути повинні бути надіті електроізоляційні трубки, або палять під скобами (хомутами) повинен бути обгорнутий електроізоляційним матеріалом, який повинен виступати за краї хомута або скоби на 1 - 3 мм.

10.8 Кріплення джгутів клеєм або компаундом слід проводити відповідно до малюнком 28.

10.9 Ширина склеює шва повинна бути не менше 1,4 діаметра джгута або проводу.

10.10 Джгути діаметром 10 мм і більше, за винятком покладених в пази блоку, в місцях приклеювання повинні бути закріплені шнуром або нитками через отвори в деталях конструкції.

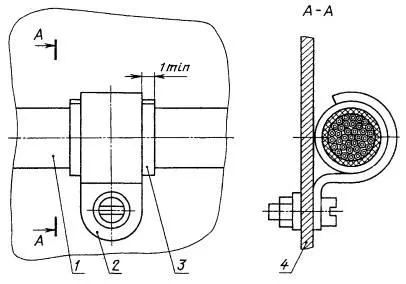

1 - джгут; 2 - скоба; 3 - прокладка з електроізоляційного матеріалу; 4 - панель, шасі і т.п.

1 - джгут; 2 - прокладка з електроізоляційного матеріалу; 3 - скоба; 4 - панель, шасі і т.п.

1 - джгут; 2 - стрічка з алюмінію; 3 - скоба; 4 - панель, шасі; 5 - прокладка (обмотка) з електроізоляційного матеріалу

1 - джгут; 2 - прокладка (обмотка) з електроізоляційного матеріалу; 3 - стрічка з алюмінію; 4 - панель, шасі; 5 - скоба

1 - панель; 2 - компаунд, 3 - джгут

Б.1 Загальні положення

Б.1 1 Визначення діаметра джгута слід проводити за номограмами (малюнки Б.1. Б.2) або за формулою (Б.1).

Б.1.2 Визначення діаметра джгута з числом дротів до 130 рекомендується проводити відповідно до малюнком Б.1.

Б.2 Визначення діаметра джгута по номограммам

Б.2.1 Номограмма висловлює залежність діаметра джгута від числа проводів і їх діаметрів.

Б.2.2 Діаметр джгута, що складається з проводів різних діаметрів, слід визначати послідовним переходом з кривих більшого діаметру проводів на криві меншого діаметру проводів.

Б.2.3 Як приклад визначення діаметра джгута по номограмі прийняті наступні вихідні дані: джгут складається з 14 проводів діаметром d = 4 мм, з 12 проводів діаметром d = 3 мм, з 20 проводів діаметром d = 1 мм.

Слід визначити діаметр джгута.

На осі абсцис слід знайти точку А, що відповідає 14 проводам. З точки А відновити перпендикуляр до перетину з кривою d = 4 мм (точка Б).

Через точку Б слід провести лінію, паралельну осі абсцис, до перетину з кривою d = 3 мм (точка Б).

На продовженні лінії БВ в масштабі осі абсцис відкласти відрізок ВГ, відповідний п = 12 проводам.

З точки Г провести лінію, паралельну осі ординат, до перетину з кривою d = 3 мм (точка Д).

Через точку Д слід провести лінію, паралельну осі абсцис, до перетину з кривою d = 1 мм (точка Е).

На продовженні лінії ДЕ в масштабі осі абсцис відкласти відрізок ЕЖ, відповідний п = 20 проводам.

З точки відновити перпендикуляр до перетину з кривою d = 2 мм (точка І).

Ордината точки І відповідає шуканого діаметру джгута.

Шуканий діаметр джгута дорівнює 25 мм.

D- діаметр джгута; n - число проводів; d- діаметр проводів по ізоляції

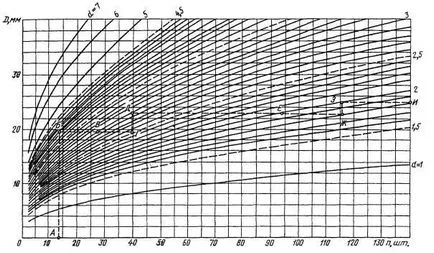

Рисунок Б.1 - Номограма залежності діаметра джгута від числа проводів і їх діаметрів

Б.3 Розрахунок діаметра джгута по формулі

Б.3.1 Діаметр джгута D в міліметрах слід визначати за формулою

де п - число проводів, шт .;

D ср - середнє арифметичне значення діаметра дроту, мм;

1,2 - 1,3 - коефіцієнт заповнення.

D- діаметр джгута; п - число проводів, d - діаметр проводів по ізоляції

Рисунок Б.2 - Номограма залежності діаметра джгута від числа проводів і їх діаметрів
