Гофра пнд експлуатаційна сфера, різновиди і характеристики

Гофра ПНД - це виріб, що виготовляється з поліетилену низького тиску і використовується в різних ситуаціях. За допомогою гофротруби з цього матеріалу прокладаються дренажні системи, а також вона служить для захисту кабельної проводки, виступаючи в якості футляра для кабелів. На сьогоднішній день існує кілька різновидів гофрованих труб з ПНД. всі вони мають високі експлуатаційні характеристики.

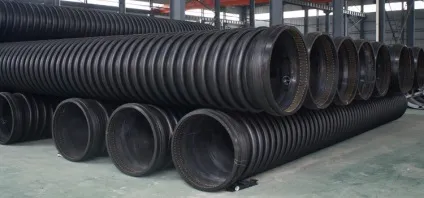

Гофровані труби з ПНД мають дуже широку сферу застосування

Сфера використання гофротруб з ПНД

Гофротруби з ПНД можуть монтуватися як всередині, так і зовні будинків, а також закритим способом (під землею) або відкритим, надземним способом. Сьогодні на будівельному ринку можна зустріти широкий вибір гофротруб з ПНД будь-яких необхідних розмірів і діаметрів, що дозволяє розширити експлуатаційну сферу цих виробів.

Для того щоб захистити проводку від впливів навколишнього середовища (температура, атмосферні опади), а також від механічних пошкоджень, можуть бути використані і гладкі жорсткі труби з полімерного матеріалу, проте, використання для цих цілей ПНД гофр вважається більш надійним варіантом.

Гнучка Гофротруба ПНД є канал, який має круглу форму перетину і ребристу структуру. Ребриста зовнішня поверхня надає каналу необхідні показники жорсткості. А внутрішня стінка такої гофротруби є гладкою, за рахунок чого спрощується протягування кабелю, яка не зустрічає на своєму шляху ніякого опору.

Гнучка Гофротруба з ПНД монтується на стінах, потолковее перекриттях або ж на підлозі. Важливо відзначити, що прокладка виробів з цього матеріалу повинна здійснюватися на негорючих або ж слабогорючих поверхнях.

Зверніть увагу! Для того щоб спростити процес протягування кабелю через гофротрубу, вона, як правило, оснащується спеціальним зондом. Зонд являє собою звичайну дріт, яка виконується зі сталі. У деяких випадках замість сталевого дроту використовується нейлоновий шнур.

Гофровані гнучкі труби застосовують для захисту електричних кабелів

Як правило, такі труби прокладаються в нішах будівельних споруд. У разі якщо гофротруба з цього матеріалу встановлюється в важких умовах - її прокладають в спеціальних бетонних каналах (штробах). Такі вироби застосовуються для запобігання силових кабелів і будь-який інший проводки, поєднуючи в собі відмінну гнучкість і високі показники жорсткості. Крім цього їх використовують для облаштування дренажних систем.

Розглянемо більш докладно експлуатаційні галузі цих виробів:

• будівництво монолітного типу;
• телекомунікації;
• електропостачання;
• дренажні системи;
• транспортна інфраструктура.

Переваги труб ПНД

Як і будь-який інший виріб, гофрована труба з поліетилену низького тиску має свої переваги, на які варто звернути увагу:

• такі вироби є досить стійкими до перепадів температур. Температурний діапазон гофротруб з ПНД варіює від -25 до +90 ° C. Така властивість дозволяє монтувати комунікації з цих виробів практично в будь-який час року. Монтаж в важких умовах ніяк не позначається на технічних характеристиках гофротруб;
• ребристі деталі з ПНД, крім усього іншого, відрізняються високими характеристиками міцності. Це пов'язано з наявністю ребер жорсткості. Завдяки цій властивості їх дозволено монтувати під землею, прокладати в бетоні або організовувати комунікації на поверхні;
• якщо мова йде про прокладання всередині таких деталей кабельної проводки, то цей захід спрощується завдяки наявності спеціальної проводки. Така дріт максимально спрощує протягування кабелю через гофровану трубу;
• слід зазначити, що гнучкість таких виробів дозволяє виконувати захисні канали для кабельної проводки без використання спеціальних сполучних елементів - фітингів;
• гофровані вироби з ПНД відрізняються ще однією корисною властивістю - можуть розтягуватися або, навпаки, звужуватися. Зміна довжини за потребою є дуже зручним якістю;
• гофровані труби з цього матеріалу резистентні до згубному впливу корозії;
• такі труби стійкі до впливу агресивних хімічних сполук, тому їх дозволено прокладати в грунтах;
• гладка внутрішня стінка таких деталей не створює опору при пересуванні по ним стічних вод в системах дренажу;
• вони відрізняються простотою монтажу;
• експлуатаційний термін цих виробів при нормальній експлуатації може досягати 40-50 років (а в деяких випадках - більше).

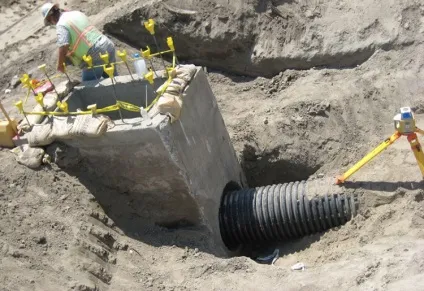

Важкі труби використовують для підземної прокладки і для монтажу магістралей, які працюють в складних умовах

Однак такі вироби мають і деякі недоліки:

• такі гофротруби мають низьку стійкість до дії ультрафіолетових променів. Під дією ультрафіолету вони втрачають свої властивості, що веде до їх руйнування;
• ПНД вироби не є бюджетним варіантом, на відміну від інших полімерних матеріалів.

Види гофрованих труб ПНД

На сьогоднішній день існує кілька основних різновидів цих виробів. Вони відрізняються за своїм конструктивним виконанням і призначенням. Розглянемо різновиди гофрованих пластикових труб з ПНД.

Гофрошланг ПНД (труба гофрована одношарова полегшена). Такий варіант ПНД труби є досить простим у виконанні, а також простий в монтажі. Одношаровий гофрошланг з ПНД здатний змінювати свою довжину або кут вигину, а також не потребує додаткових кріпильних елементах. Існує два види таких шлангів, які відрізняються за своїм призначенням:

• шланг, який використовується для організації кабельної проводки (оснащений дротом);
• шланг, який не має додаткових конструктивних елементів і використовується для транспортування різних рідин.

Більш важкий гофрошланг ПНД. Такі вироби відрізняються великими показниками перетину і використовуються в складних експлуатаційних умовах (монтуються в цементну стяжку або ж прокладаються закритим способом в грунті).

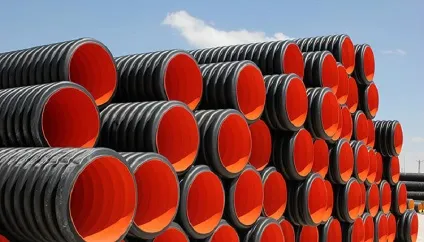

Двошарові труби - це посилена конструкція, яка здатна витримувати дуже великі навантаження

Двостінна ПНД гофра. Складається з двох шарів:

• зовнішнього ребристого;
• внутрішнього гладкого.

Така конструкція дозволяє цим трубам бути міцними і пластичними. Такі вироби відрізняються відмінними пропускними показниками за рахунок гладкої внутрішньої стінки. Такі вироби можуть бути:

• звичайними (виконаними повністю з ПНД);
• комбінованими. Внутрішній шар таких виробів проводиться з ПНД, а зовнішній з поліетилену високого тиску (ПВД).

Двостінна посилена ПНД труба. Виробляється, як правило, з двох шарів ПНД, між якими розташовується металева прошарок. Така конструкція дозволяє переносити високі механічні навантаження, удари і відрізняється підвищеним коефіцієнтом кільцевої жорсткості.

Характеристики гофротруб з ПНД

Гофровані труби з цього матеріалу є досить міцними виробами, проте, є певні обмеження, які прописані в нормативної документації, що регламентує їх прокладку. Закладати такі вироби в грунт дозволяється на глибину не більше 3 м.

Довгий експлуатаційний термін цих виробів дозволяє не турбуватися з приводу їх частої заміни, проте, не варто забувати, що комунікації з ПНД труб можуть вийти з ладу через механічного впливу або інший непередбаченої ситуації. Показники діаметра таких труб можуть бути самими різними. Як правило, використовуються труби з показниками перетину від 110 до 1000 мм. Характеристики гофрованих ПНД труб в залежності від показника перетину (Ду) представлені в таблиці № 1.

Внутрішній показник перетину, мм

Корисна інформація! Гофри ПНД зберігаються і транспортуються в спеціальних котушках (бухтах). Довжина гофри в котушці може варіювати від 15 до 100 м.

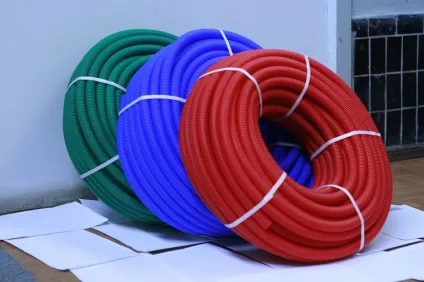

Гофра може відрізнятися за кольором залежно від призначення

Як правило, стандартним кольором цього матеріалу є чорний. Чорна гофра є найбільш поширеною і відрізняється найвищими характеристиками міцності. Чорна гофрована труба є надійним і ефективним пристосуванням, яке використовується в більшості випадків при підземному прокладанні. Крім чорної ПНД гофри, існують і інші забарвлення: жовта, біла, оранжева і т. Д. Колір гофри визначає її якісні характеристики, наприклад, помаранчеві вироби є Пожежостійкість, на відміну від синіх.

Монтаж гофротруби з ПНД може виконати будь-яка людина, що не володіє спеціальними будівельними знаннями і навичками. Прокладання також полегшує той факт, що такі вироби можуть стикуватися між собою різними способами: за допомогою фітингів, з використанням зварювального обладнання, за допомогою спеціального клею. Завдяки цьому, а також унікальним технічним характеристикам гофр, з них можна виконати конструкцію практично будь-якої конфігурації.

Гофрована ПНД труба для дренажних систем

На сьогоднішній день ці вироби завоювали велику популярність при облаштуванні дренажних систем різної складності. Для облаштування дренажних конструкцій, як правило, використовуються одностінні гофротруби з ПНД, що дозволяє знизити загальну вартість робіт.

Гофровані труби незамінні при влаштуванні дренажних систем

Низька вартість простих, одношарових виробів з ПНД - основна перевага, яке визначає їх величезну популярність при облаштуванні дренажних конструкцій. Як вже було сказано вище, такі вироби випускаються і продаються в бухтах, що мають різну довжину.

Монтаж одношарових гофрованих ПНД труб виконується за допомогою стикування окремих відрізків комунікації спеціальними сполучними елементами - каналізаційними муфтами. Для облаштування дренажних систем існує ще один різновид подібних труб - перфоровані. Така труба оснащується отворами, через які відбувається відведення води.

У разі якщо гофрована ПНД труба купується для облаштування безнапірної (самопливних каналізації), рекомендується особливу увагу приділити такому параметру, як коефіцієнт шорсткості. Існує певна закономірність - чим нижче коефіцієнт шорсткості, тим менше опір, який чиниться на рідину, яка тече по трубі. Труби, у яких цей коефіцієнт невеликий, дозволяють монтувати безнапірні каналізації під невеликим кутом нахилу, що спрощує монтаж в цілому.
