Гнучкий верстат для арматури своїми руками

У повсякденному житті під час здійснення будівельних заходів, періодично потрібні роботи, що вимагають згинальних робіт з такого будівельного матеріалу, як арматурні стержні. Руками згинати такий товстий матеріал дуже складно.

Саме тому і був придуманий гибочний верстат для арматурного матеріалу. Таке пристосування набуло широкого поширення в металопрокат і досягло промислових масштабів. Купівля дорогого устаткування багатьом не по кишені, однак, знайшовся вихід із ситуації. Був створений саморобний гибочний агрегат, щоб спростити багатьом людям роботу з металом.

Основні поняття і сфера застосування

Гнучкий верстат призначений для згинання арматури різного діаметру і металевих прутків, для додання матеріалу необхідну форму. Застосовується таке обладнання, як в промисловості, так і побуті. З його допомогою можна виготовляти теплиці. Широко використовується при армуванні фундаментів і бетонних конструкцій. Якщо вам необхідно виготовити елементи декору з металевих стрижнів, то таке обладнання послужить вірним інструментом.

Перш ніж ми почнемо знайомитися з самим станком, необхідно ознайомитися з класифікацією арматури.

Класифікація арматури

Основне призначення цього елемента металопрокату є посилення залізобетонних конструкцій, а також споруд, які потребують присутності арматурного стерж

На сьогоднішній день проводиться 6 різних класів арматури

А 240 (А 1)

Цей вид має гладку поверхню з діаметром від 4 мм до 40 мм. Застосовується в якості сполучного і розподільного компонента конструкції.

А 300 (А ​​2)

Цей клас має поверхню з періодичним профілем. Діаметр коливається від 10 мм до 80 мм.

А 400, А 500 (А ​​3)

Така арматура має рифлену поверхню. Діаметр варіюється від 6 мм до 40 мм. Такий клас арматурного стержня дуже затребуваний в будівництві. Застосовується при зведенні житлових будинків, офісних будівель.

А 600 (А ​​4)

Область застосування такої продукції обмежена, тому і діаметр їх також обмежений від 10 мм до 32 мм. Застосовується цей клас для зварювальних робіт. До основного складу такої арматури входить низколегированная, термоупрочнённая сталь.

А 800 (А ​​5)

Цей клас віднесений до класу підвищеної міцності. Поверхня рифлена, діаметр перетину зростає від 6 мм до 40 мм. Такі стрижні використовуються при формуванні зварних конструкцій, в якості стандартних і несучих елементів.

А 1000 (А ​​6)

Відноситься до класу робочих прутів. Саме до цього класу підійде будь-яка сварка. Область застосування - зведення висотних будівель, габаритних споруд. Низьколегована сталь допускає перетин від 6 мм до 32 мм.

Тепер, коли нам відомий матеріал з назвою арматура, можна перейти до ознайомлення з верстатом, його пристроєм і роботою.

Порада: Перед тим, як починати роботу, обов'язково потрібно ознайомитися з класами арматури і їх призначенням. Тільки після цього можна починати заплановані роботи.

різновиди

У металопрокатному справі розрізняють всього кілька видів гибочного обладнання для арматурних стержнів:

механічні пристрої

Верстат для гнуття арматури

В основу механіки цього обладнання входить диск, який здійснює обертальні рухи. На поверхні диска розташовані центральний і вигинає пальці, з наявним між ними за потрібне зазором, в якому розміщуватиметься необхідний для роботи металевий прут. Коли диск виробляє обертальний рух, арматура затискається між двома роликами і під дією сили обертання згинається по площині центрального пальця. Такі верстати можуть одночасно згинати кілька металевих прутів.

ручні верстати

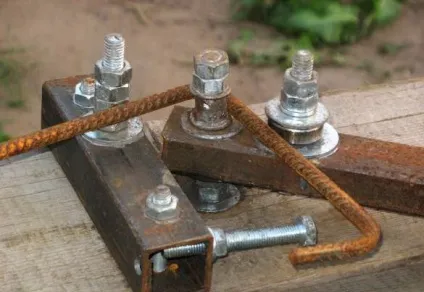

Саморобний гибочний верстат

Їх можна віднести до групи переносних пристосувань вашого інструментарію. Такі станочки мають вкрай низька вага, їх можна встановити в будь-якому місці і на рівній поверхні. Звичайно, на такому пристрої буде неможливим згинати арматуру великого діаметру. Така конструкція агрегату досить проста і не вимагає великих витрат.

Верстати, оснащені електричними приводами

Стаціонарний верстат дли гнуття арматури

Цей вид пристрою відноситься до промислових верстатів. Саме на такому здійснюється виробництво гнутих виробів серійного масштабу. Продуктивність агрегату дуже висока. На вчинення однієї операції зі згинання прута йде всього 10 секунд. В даному випадку допускається робота з усіма діаметрами арматури. У свою чергу, такі верстати поділяються на три види:

Устаткування для легкої арматури

Діаметр обмежується 20 міліметрами.

Устаткування для важкої арматури

В цьому випадку можна використовувати діаметр від 22 міліметрів до 40.

Устаткування для надважкої арматури

Допустимий інтеграл діаметрів від 40 мм до 80 мм.

Стаціонарні верстати досить потужні і споживана електроенергія приводу може досягати 5 кВт на годину. Однак вага такої машини становить близько 400 кілограм. Що робить цей механізм нерухомим. Величезним плюсом цієї машини є її повна автоматична робота.

При цьому, оператор прикладає мінімальну кількість зусиль. Найголовнішим моментом в експлуатації такого агрегату є його жорстка стационарность. Тобто його положення повинно бути строго відцентроване і розташовуватися на рівній поверхні.

Коли різновиди гибочного обладнання розібрані по поличках, пора ознайомитися з конструкцією гибочного інструменту.

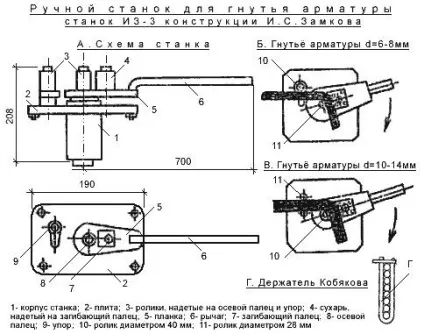

Конструкція саморобного гибочного верстата

Само по собі згинальний пристрій дуже просто за своєю конструкцією і не вимагає грандіозних витрат. Ми розглянемо конструкцію, названу на честь І. С. Замкова. Таке пристосування має всього 11 елементів свого споруди:

корпус верстата

Підстава верстата, на яке здійснюється складання всього пристрою.

Саме плита з'єднує основу і механізми на всьому споруді.

Ролики, розташовані на осьовому пальці і упорі

На закріплені пальця одягаються ті самі ролики, які і будуть в процесі роботи здійснювати дію на арматуру.

Сухар надітий на загинають палець

Той же самий упор, який не дасть ковзати заготівлі і робота буде благополучно виконана.

На ній розташовуються загинається палець і рукоять для здійснення фізичного навантаження.

Та ж сама рукоять, за допомогою якої будуть проводитися гнучкі руху.

загинати палець

Розташований на планці і приймає головну роль в згині арматурного стержня.

осьової палець

Навколо даного пальця будуть проводитися всі згинання. Він необхідний для додання заготівлі правильної і рівномірної форми.

Наполегливий палець, про який буде впиратися арматура в процесі роботи.

40 міліметровий ролик

Використовується в тому випадку, якщо необхідно провести згинання стрижня діаметром від 6 мм до 8 мм.

28 міліметровий ролик

Цей ролик застосовується в разі, якщо діаметр прута становить від 10 мм до 14 мм.

Виходячи з вищенаведеного, такий інструмент може зібрати кожен бажаючий, не маючи спеціальної освіти.

Порада: Перед початком збирання вашого винаходу, необхідно знайти в інтернеті, або в іншій літературі відповідні креслення, за допомогою них можна зібрати саме той інструмент, який буде відповідати вашим вимогам.

Процес складання верстата для згину арматури

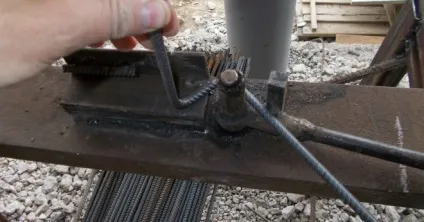

Процес згинання арматури

Порада: Якщо ви хочете, щоб ваш агрегат стояв на певному місці, то бажано попередньо підготувати фундамент, щоб майбутній верстат стояв рівно.

Першим ділом

Необхідно зробити станину, або підстава верстата. Коли вона готова, на металеву плиту приварюється осьової палець. Далі зварювальним апаратом зварюється із станиною.

Виготовляється рукоять з п'ятаком, на якій буде розташовано загинається палець і отвір під центральний палець. На плиту приварюється завзятий палець. Пальці повинні бути розташовані таким чином, щоб благополучно розташувати між ними арматуру. На пальці одягаються втулки (ролики).

Порада: Якщо ваш вибір технічних характеристик верстата буде залишатися незмінним, то поверх всіх трьох пальців можна приварити п'ятаки. Це забезпечить захист від зіскакування роликів під час роботи.

На цьому процес складання можна закінчувати і пробувати зігнути першу арматуру.

Загальні відгуки і підведення підсумків

В інтернеті існує величезна безліч різних відгуків про цей вид інструменту. Кожен висловлює свою думку. Однак, будь-які будівельні роботи, де застосовується арматура, стають важкими, а часом і нездійсненними завданнями.

За своєю суттю, цей інструмент звичайний трубогиб, який влаштований за таким же принципом. Можна зробити відповідний висновок, що дане обладнання вкрай необхідне в роботах з використанням арматурних стержнів. Так що, якщо ви плануєте згинати арматурні прути, то обов'язково придбайте згинач арматури.
