Добре, приїхавши в піонерський табір, побродити по нових місцях, ознайомитися з ними. Найкраще це робити в походах. Правда, для цього треба вміти орієнтуватися в незнайомій місцевості - визначати по компасу, сонця, вночі по Полярної зірки або іншими способами напрямок на північ, південь, схід і захід, запам'ятовувати видатні предмети (орієнтири). Ними можуть бути видимі з різних точок місцевості труби заводів, дзвіниці, окремі дерева, а також спеціальні вишки, які називаються тригонометричними пунктами. За цими пунктами, для яких геодезисти визначають довготу і широту, проводиться топографічна зйомка.

Перед походом або військовою грою необхідно провести рекогносцировку, т. Е. Детально ознайомитися з місцевістю. Таку ж рекогносцировку проводить командир, коли займає нову ділянку. Він знайомиться з місцевістю безпосередньо, бачачи її перед собою, а місця, недоступні для огляду, вивчає по топографічній карті. Якщо ж немає карти, то виробляє окомірних зйомку.

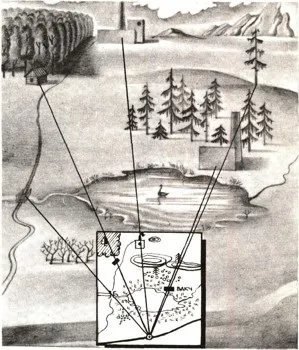

При зйомці місцевості з однієї точки (див. Рис.) Потрібна фанерна дощечка (планшет) з укріпленим на ній аркушем паперу приблизно 20X30 см. Лист зміцнюють вузькими паперовими смужками, наклеєними на його краях або кутках. Для цього можна використовувати смужки проклеєною паперу від марок. У краю паперу, розташованого ближче до наймача, нанесіть точку стояння. Приблизно в середині лежить перед вами місцевості потрібно вибрати основний орієнтир. На малюнку це труба заводу. Тримаючи перед собою планшет, поставте на ньому олівець вістрям донизу таким чином, щоб промінь очі, що проходить через точку стояння, нанесену на планшеті, і через олівець, потрапляв би на орієнтир на місцевості. В цьому випадку олівець буде закривати орієнтир. Переконавшись в правильності візування, злегка натиснувши на олівець, отримаєте на планшеті точку і з'єднайте її пунктиром з точкою стояння. Це буде лінія візування на основний орієнтир. Вибравши інші орієнтири - спочатку вправо від основного (на малюнку водокачка і ялина), а потім вліво від нього (на малюнку будинок лісника і міст), таким же способом проведіть візирні лінії через точку стояння на ці орієнтири, перевіряючи кожен раз положення планшета за основним орієнтиру.

Тепер потрібно нанести на планшеті приблизно основний орієнтир на його лінії візування. Потім, зіставляючи відстані до кожного орієнтира з відстанню до основного, нанести всі орієнтири на відповідних їм візирних лініях.

Після перевірки ці лінії зітріть. Користуючись орієнтирами, замалюйте всю місцевість, яку ви між ними бачите. Виходить глазомерная замальовка з фронту лежить перед вами місцевості. На ній видно, що розташоване праворуч від основного орієнтира і що - зліва. Вирушаючи в табір або в похід, обов'язково візьміть компас, краще військовий. У нього на корпусі обертається ободок з прорізом на одному боці і з мушкою на інший. У похідному положенні стрілка компаса притискається до скла гальмом.

За допомогою такого компаса можна визначити в точці стояння азимут напрямку на будь-який предмет. Азимутом називається кут між північним напрямком магнітної стрілки і напрямом на предмет. Він вимірюється по ходу годинникової стрілки і може дорівнювати від 0 ° до 360 °. Наприклад, азимут точного напрямку на північ дорівнює 0 °, на схід - 90 °, на південь - 180 ° і на захід - 270 °.

Як же визначають азимут? Відпустивши гальмо стрілки, повертайте компас в руці до тих пір, поки її північний кінець приводу не співпаде з позначкою З або з 0 ° на лімбі (колі, розділеному на градусні поділу). Для контролю подивіться на південний кінець стрілки - він повинен збігатися з буквою Ю.

Чи не збиваючи компас, поверніть ободок і направте мушку на предмет, дивлячись на неї через проріз. Перевіривши положення північного кінця стрілки, прочитайте відлік у мушки. Це і буде азимут. Якщо на компасі немає рухомого обідка, то на скло кладуть сірник так, щоб вона, проходячи через центр кола, була спрямована на предмет, і роблять відлік.

Знаючи азимут напрямку, можна вночі або вдень пройти через густий ліс і вийти в заданий місце. Встановивши на компасі мушку з даного азимуту, потрібно вибрати на місцевості проміжний орієнтир, який потрапляє під цей напрямок, і йти на нього без компаса. Дійшовши до нього, вибрати по азимуту новий орієнтир і знову йти на нього. Таким чином можна дістатися до заданого місця. Рух по азимуту через ліс, особливо вночі, часто застосовується в бойовій обстановці.

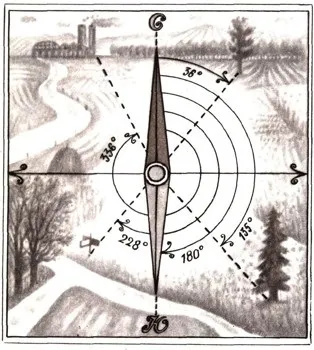

На малюнку показані приклади визначення азимутів на різні орієнтири. На окрема листяних дерев він буде дорівнює 36 °, на ялину - 135 °, на покажчик доріг - 228 ° і на заводську трубу - 336 °. Якщо потрібно йти назад, то обчислюють зворотний азимут, встановлюють мушку на новий розподіл і здійснюють рух. Зворотний азимут відрізняється від прямого на 180 °. Якщо прямий менше 180 °, то до нього треба додати 180 °. У нашому випадку він буде 36 ° + 180 ° = 216 °. Якщо ж він більше 180 °, то від нього віднімають 180 °. Наприклад, прямий азимут 228 °. Зворотний буде 48 °.

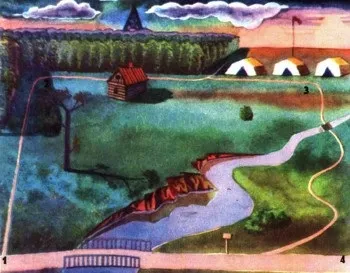

Дуже цікава робота - глазомерная зйомка ділянки з декількох точок. Спочатку потрібно провести рекогносцировку - обійти ділянку з усіх боків, намітити точки, з яких ви будете проводити зйомку, встановити порядок роботи. На малюнку (стор. 412, вгорі) зображений ділянку з наміченими точками для зйомки.

Для роботи треба мати планшет розміром 30х40 см з прикріпленим аркушем паперу, як і при зйомці з одного точки, компас, візирну лінійку, простий гостро заточений олівець, гумку і дерев'яний кілок висотою 1 м, знизу загострений, а зверху з набитою на нього дощечкою. На планшет в одному з його кутів (краще зліва вгорі) прикріпіть компас так, щоб його лінія СЮ була паралельна однієї зі сторін. Цю лінію, звану магнітним меридіаном, продовжите на папері і позначте стрілкою з буквами по кінцях С і Ю. Компас, звільнений від ремінця, прикріпіть до планшета тонкої мідним дротиком або суворої .ніткой. Рамка лінійка (див. Рис.) Повинна бути дерев'яною, з трикутним перетином. Дерев'яний кілок з дощечкою служить підставкою для планшета при зйомці. Можна обійтися і без нього, але тоді потрібно проводити зйомку удвох - один тримає планшет і стежить за стійким положенням стрілки, другий робить зйомку. Потім треба вибрати і побудувати масштаб зйомки.

При огляді ділянки ви встановили, що сторони його складають приблизно 2-2,5 км. Найбільш зручним в цьому випадку буде масштаб 1. 10000, т. Е. Одному сантиметру на плані буде відповідати 100 м на місцевості. Значить, протяжність ділянки на папері буде в одному напрямку приблизно 20 см, а в іншому - 25 см.

Вимірювання відстані при глазомерной зйомці виробляють парами кроків. Довжина кроку залежить від росту людини. У кожного вона має свою довжину. Її визначають наступним чином. На рівній місцевості відміряють 100 м яку проходять в прямому і зворотному напрямку, вважаючи пари кроків. Починати йти треба з лівої ноги, а рахунок вести тільки під праву. Тоді вийде рахунок пар кроків. Йти потрібно своїм звичайним кроком без жодної напруги. Припустимо, що при русі вперед ви нарахували 79 пар, а при зворотному - 81 пару. Середнє буде 80 пар. На місцевості це дорівнюватиме 100 м, отже, в нашому масштабі 80 пар кроків складе 1 см. Для побудови масштабу кроків і зручності відкладання по ньому відстаней треба дізнатися, яку відстань на місцевості буде відповідати 100 парам. Таку відстань полегшить зйомку. Якщо 80 пар кроків складають 100 м, то в одній парі буде 100. 80 = 1,25 м, а в 100 парах 125 м, що в нашому масштабі дасть 1,25 см.

У нижній частині листа потрібно побудувати два масштабу - метричний і масштаб кроків. Вони показані на малюнку. За метрическому масштабу, користуючись вашим планом, можна буде називати відстані в метрах, а по другому, вимірюючи при зйомці відстані парами кроків, відкладати їх на плані в сантиметрах. Для зручності користування масштаб кроків слід перенести на тонку смужку картону або товстого паперу і при відкладанні виміряних відстаней прикладати її до лінії, користуючись нею як циркулем.

Вийшовши в поле на місце зйомки, встановіть планшет в точці 1 на шосе біля розвилки доріг недалеко від моста. Відпустіть гальмо стрілки компаса і поворотом планшета надайте йому такий стан, коли північний кінець стрілки співпаде з 0 °, а сама стрілка буде спрямована уздовж магнітного меридіана, накресленого на планшеті. Планшет буде орієнтований. Після цього потрібно вибрати місце для нанесення точки 1 з таким розрахунком, щоб план ділянки помістився весь на аркуші паперу. Наметове попередньо цю точку і не збиваючи стрілку компаса, провізіруйте лінійкою, приклавши її до точки і направивши промінь ока по верхньому ребру лінійки уздовж шосе на точку 4, прокреслите лінію. Потім провізіруйте на точку 2 і також, прочертивши лінію, відкладіть за масштабом відстані на око до цих точок. Якщо вони вміщуються на планшеті, точку 1 можна закріпити остаточно. Далі починається процес зйомки (див. Рис. Стор. 412). У точки 1 накресліть розвилку доріг (шосе і сільській). Перевіривши орієнтування, провізіруйте на видимі орієнтири, прокреслите візирні лінії і надпишіть їх (на окреме дерево, на тригонометричний пункт, на сарай, на групу кущів). При візуванні на групу кущів виберіть серед них найпомітніший. Потім з точки 1 переходите на точку 2, вважаючи відстань парами кроків. По дорозі вам зустрінеться межа між лугом і ріллею. За виміряним відстані відкладіть по дорозі (що лежить на візирної лінії до точки 2) точку цієї межі і замалюйте це місце в топографічних умовних знаках. Ідіть далі, продовжуючи розпочату рахунок пар кроків. Зліва попадеться кут узлісся, але він знаходиться трохи осторонь від дороги. Прикинувши на око відстань до нього від дороги і знаючи вимірювання відстаней, нанесіть кут узлісся і замалюйте її. Такий спосіб називається зйомкою по перпендикуляру. Продовжуючи рахунок кроків, ви доходите до повороту дороги і наносите точку 2. Дорога від точки 1 до точки 2 пряма, її викреслює з візирної члініі.

На цій точці знову орієнтуйте планшет. Візує на точку 3 і на видимі орієнтири - сарай, окремий кущ і дерево (тригонометричний пункт не видно за лісом, а в групі кущів помітний кущ з цієї точки не виділяється). Надписавши напрямок візирних ліній на орієнтири, ви можете знайти на перетині їх положення предметів, отриманих прямий засечкой. Це будуть сарай і окреме дерево. Для контролю краще буде засікти їх з третьої точки. З точки 2 йдете на точку 3, вимірюючи парами кроків відстань між ними. Ліс тут підходить до дороги впритул. Так його і замалюйте. Далі відзначте на плані поворот дороги до піонерському табору, два кута паркану табору. Після повороту починається пішохідна стежка, її також треба показати відповідним умовним знаком. Потім за вимірюваним віддалі наносимо точку 3. На точці 3 орієнтуємо планшет, засікаємо кущ і перевіряємо зарубку дерева і сараю. Від точки 3 до точки 4 йде звивиста стежка. На ній є пішохідний місток.

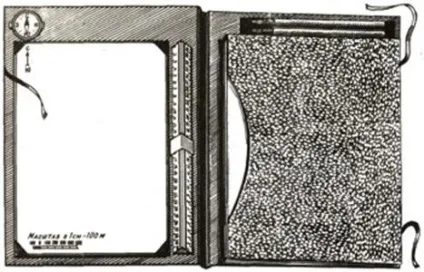

Планшет, за допомогою якого складається план глазомерной зйомки. До нього прикріплюють компас, візирну лінійку і олівець.

Ми виберемо для зйомки пряму лінію, яка пройде через цей місток, а на перетині цієї лінії з шосе поставимо на його узбіччі палицю висотою приблизно 2 м. Це буде наша віха, за якої треба витримувати пряме напрямок. Починаємо вимірювати відстань від точки 3. Наносимо пішохідний місток і звивину стежки від точки 3 до містка. (Врахуйте, що частина стежки збігається з ходовою лінією.) По дорозі відзначаємо перетин з стежкою кордону луки і ріллі, потім підхід стежки до ходової лінії і звивину. При нанесенні точки 4 за вимірюваним віддалі подивіться, чи потрапляє вона на візирну лінію, проведену уздовж шосе з точки 1. Розбіжність називається нев'язкої. Якщо на нашій ділянці невязка складе менше 1 см, то нею можна знехтувати. В іншому випадку треба шукати грубу помилку. Залишається пройти по шосе від точки 4 до точки 1. Спочатку закінчимо зарубки на тригонометричний пункт і на групу кущів. При русі по шосе нанесемо розвилку шосе і стежки, кілометровий стовп, кордон луки і ріллі, міст. Відповідно до положення групи кущів домалюємо всередині ділянки річку Ворь, а за окремим куща - кордон ріллі і луки. Повернувшись з поля, підмалюйте чистіше свій план і зріжте його з планшета.

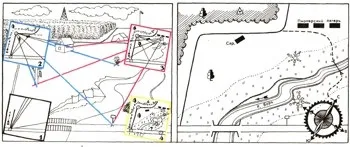

Ділянка з наміченими точками для топографічної зйомки піонерського табору. Схема показує, як складається план глазомерной зйомки. План глазомерной зйомки ділянки на південний захід від піонерського табору.

Окомірних зйомку виробляють і по незамкнутому ходу. Така зйомка називається маршрутної.
