Переміщення рухомої каретки a. відлікового пристрою ОУ здійснюється за допомогою троса від асинхронного конденсаторного реверсивного мікродвигуна РД. Останній має короткозамкнений ротор у вигляді білячого колеса і дві статорні обмотки - збудження і управління. Обмотки розміщені на протилежних полюсах та харчуються напругою змінного струму, зсунутими по фазі на 90 °.

Напруга на обмотку керування подається від вихідного каскаду електронного підсилювача ЕУ через конденсатор С1. а на обмотку збудження - від мережі змінного струму через фазосдвігающій конденсатор С2 і конденсатор СЗ. послабляє струми вищих гармонік 1. (1 Тут і надалі позначення С1 і С2 і т. д. відносяться до конденсаторів, а С1С2 і т. д. - до значень їх ємностей.).

Завдяки зсуву фаз між статорними обмотками виникає обертовий магнітний потік, який наводить у короткозамкненим роторі двигуна струми, що створюють своє магнітне поле. Взаємодія останнього з обертовим магнітним потоком створює механічний обертовий момент, що змушує ротор рухатися в бік магнітного потоку. При зміні фази напруги в обмотці управління на 180 ° ротор двигуна починає обертатися у зворотний бік. У дві-гатель вбудований редуктор, що дозволяє отримувати різні передавальні відносини.

Для швидкого заспокоєння ротора реверсивного мікродвигуна (зменшення вибігу через сил інерції) і свя-занной з ним рухомої каретки при перестановці її в новий рівноважний стан в схемі електронного підсилювача приладів з часом пробігу каретки 1 і 2,5 с передбачено стабілізуючий пристрій у вигляді тахометричного моста. Одним з плечей його є про-мотка управління реверсивного двигуна, завдяки чому здійснюється зворотний зв'язок по частоті обертання ротора. Одна діагональ моста підключена до виходу елек-тронного підсилювача, а з іншого знімається сигнал обрат-ної зв'язку, що подається на проміжний каскад підсилювача.

Переміщення діаграмної стрічки, приведення в дей-ствие друкувального механізму і механізму управління перемикачем П виробляється синхронним мікродві-гатель СД. На поверхні ротора двигуна є западини, що утворюють явно виражені полюси для забезпе-чення синхронної роботи. Протікають по обмотці статора струми створюють обертове магнітне поле, яке, перетинаючи короткозамкненим обмотку ротора, наводить в ній струми. В результаті виникає крутний момент, що змушує ротор обертатися синхронно з маг-нітних полем обмоток статора з частотою 1500 об / хв. Двигун сочленен з редуктором з зубчастих коліс, виконаним у вигляді окремого блоку, що має ричаж-ний перемикач швидкостей переміщення діаграмної стрічки. Двигун приєднується до мережі змінного струму через конденсатори С4 і С5. шунтуючі його обмотки.

Харчування потенціометра проводиться від мережі змін-ного струму напругою 220 В. частотою 50 Гц через вимикачі В1 і В2 і запобіжник Пр. Споживана-травня приладом потужність

40 В · А. Зміна напруги живлення на ± 10% номінального не впливає на точність вимірювання. Допустимі межі коливань температури навколишнього повітря 5 - 50 ° С і відносній вологості 30 -80%.

Потенціометр має прямокутний сталевий корпус з габаритами 400х400х367 мм. забезпечений заскленій кришкою на петлях, що оберігає від забруднення, механічних пошкоджень і впливу зовнішніх магнітних полів. Маса приладу 22 кг.

Для зручності складання, ремонту і обслуговування потенціометра всі його елементи і блоки (реохорд, електронний підсилювач, реверсивний і синхронний мікродвигуни, що друкує механізм і т. П.) Закріплені на висувному Силумінові кронштейні, пересувається на роликах. Кронштейн забезпечений ребрами жорсткості і виконаний з рознімних частин.

Одноточковий потенціометр типу КСП4 відрізняється від многоточечного відсутністю друкувального і переключающего механізмів. Запис показань приладу проводиться у вигляді суцільної лінії сталевим пером, що сидить на рухомий каретці лічильного пристрою; чорнило до пера надходять за гнучкою капілярної трубці від нерухомої чорнильниці, закріпленої на висувному кронштейні. Швидкість переміщення діаграмної стрічки може становити 20, 60, 240, 720, 1800 і 5400 мм / год або в 10 разів більше зазначених значень. Прилад може мати вбудоване сигналізує пристрій, який під впливом рухомої каретки відлікового пристрою замикає ланцюг світловий або звуковий сигналізації при відхиленні вимірюваної температури від заданих (найбільшого і найменшого) значень. Сигналізує пристрій складається з двох рухомих вимикачів з задають сигнальними стрілками, двох струмознімальних шинок і коритоподібного корпусу. Завдяки наявності в вимикачах плоскою зігнутої пружинки замикання контактів відбувається стрибкоподібно, забезпечуючи швидке включення ланцюга сигналізації. Сигналізує пристрій допускає установку завдань в межах 2 - 98% діапазону показань. Похибка спрацьовування контак¬тов не перевищує ± 0,5%.

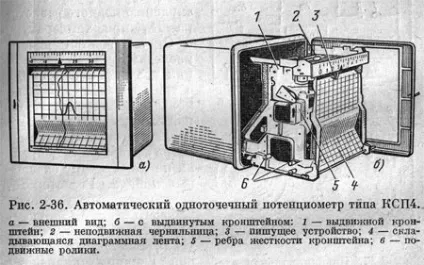

Загальний вигляд автоматичного одноточечного потенціо¬метра типу КСП4 показаний на рис. 2-36.

Автоматичний малогабаритний потенціометр типу КСПЗ є однокрапковим показує і самопишущим приладом з круговою шкалою і ДІАГРАМНИХ ​​диском. Прилади цього типу широко застосовуються для промислових вимірювань температури, так як мають більш простий пристрій і меншу вартість, ніж потенціометри з лінійною шкалою диаграммной стрічкою. Прилади мають досить добре видимим на відстані відліковим пристроєм (вказівною стрілкою і шкалою) і дозволяють робити точний відлік показань завдяки великій довжині (по дузі) шкали, що дорівнює 600 мм. Основна похибка показань приладу ± 0,5 і записи ± 1%. Варіація показів не перевищує половини основної похибки.

Час пробігу стрілкою всієї шкали 5 або 16 с і час повного обороту діаграмного диска 24 ч.

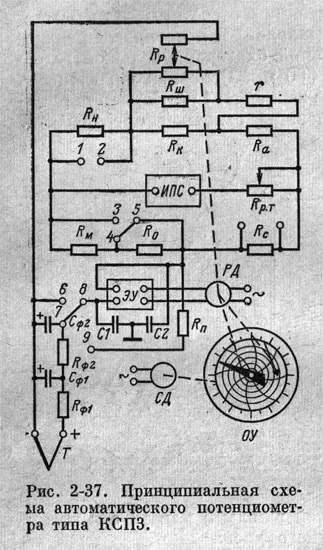

На рис. 2-37 приведена принципова схема автоматичного потенціометра типу КСПЗ з термоелектричним термометром Т. Для компенсації вимірюваної термо-е.р.с. служить дисковий реохорд R p опором 120 Ом, виконаний з вольфрамопалладіевой дроту. Реохорд розташований на пластмасовому каркасі, що має дві кільцеві канавки, в які укладені робочий й струмознімальних спіралі, намотані на ізольовану мідний дріт. Движок реохорда закріплений на поворотному важелі, що сидить на втулці центральної осі приладу. Зовні реохорд екранований сталевий кришкою.

Для обмеження струму, що протікає реохорд шунтований резистором Rш опір якого для всіх типів термоелектричних термометрів підбирається так, щоб еквівалентний опір реохорда становило 20 Ом. Точна підгонка цього опору проводиться за допомогою дротяного резистора r. Резистори R н. R к. R аr з і R м грають ту ж роль, що і в схемі автоматичного потенціометра типу КСП4 (рис. 2-34). Манганіновий резистор R0. опір якого дорівнює опору мідного резистора R м при температурі 0 ° С, включається замість останнього при перевірці або градуировке приладу з тим, щоб можна було користуватися градуировочной характеристикою термоелектричного термометра без введення поправки на температуру вільних кінців. Резистор R п вводиться при регулюванні робочого струму і шунтирует вхід електронного підсилювача. Для зменшення впливу на роботу приладу паразитних напруг, що наводяться в ланцюзі термометра, служить дволанковий фільтр, що складається з резисторів R ф1R ф2 і конденсаторів З ф1. З ф2. Конденсатори С1 і С2 також служать для захисту від перешкод.

Вимірювальна схема потенціометра харчується від джерела стабілізованого живлення ІПС з вихідною напругою 5 В при номінальному струмі 6 мА. Регулювання робочого струму проводиться за допомогою змінного резистора R р.т. У приладі встановлено ламповий або напівпровідниковий електронний підсилювач ЕУ. керуючий роботою асинхронного реверсивного мікродвигуна РД. переміщує поворотний важіль з движком реохорда Rр. а також вказівну стрілку і перо відлікового пристрою ОУ. забезпеченого круговою шкалою і ДІАГРАМНИХ ​​диском діаметром 250 мм. Обертання діаграмного диска, закріпленого на фрикційної планшайбе, проводиться синхронним мікродвигуном СД через редуктор.
