Гідродросель призначення, типи, т дроселя

Гідродросель називається апарат, що представляє собою регульоване гідравлічне опір.

Призначення дроселя полягає в регулюванні витрати рідини в гідросистемі, а так само служать для регулювання швидкості руху гідродвигуна і для регулювання часу випорожнення і заповнення гідравлічних ємностей.

Принцип роботи дроселя заснований на тому, що для протікання рідини через якусь щілину або отвір, що представляє собою істотний опір потоку, необхідний деякий перепад тисків, що залежить від площі прохідного перетину цього опору і величини витрати рідини. Ця залежність виражається наступним співвідношенням:

Тут Q-витрата рідини [см 3 / с]; μ- коефіцієнт витрати, який можна вважати величиною постійною в межах значень 0,68-072; fad - площа прохідного перетину опору [см 2]; ρ- щільність рідини [кгс · c 2 / см 3]; Pad - перепад тиску на цьому опорі [кгс / см 2] Перебіг рідини через таке істотне опір прийнято називати дросселированием потоку.

типи дроселів

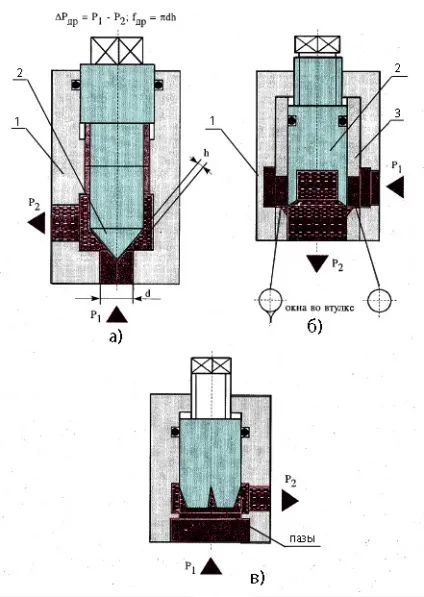

На рис.1 показана схема дроселів, що відрізняється формою прохідного перетину опору. Отвір в корпусі 1 діаметром "d" і затвором конічної форми 2, положення якого щодо цього отвору регулюється гвинтом, утворюють кільцеву дроссірующую щілину з площею прохідного перерізу fad = п · d · h (мал.1а). Зміна площі прохідного перетину щілини відбувається за рахунок зміни величини "h", при незмінній ширині щілини - п · d, що є недоліком такої схеми через труднощі підтримки стабільних малих витрат при великому периметрі щілини.

На рис.1 б показана схема дроселя, у якого прохідний перетин опору утворюється затвором 2, що перекриває вікна, виконані у втулці 3, встановленої в корпусі 1, причому одне з вікон виконано каплеподібної форми, завдяки чому для регулювання малих витрат використовується щілину з малим периметром . Така схема регулювання потоку дозволяє забезпечити достатньо глибокий діапазон зміни потоку зі збереженням його стабільних значень.

На рис. 1 в показана схема дроселя, що є комбінацією двох варіантів - спочатку змінюється величина перетину кільцевої щілини, а потім - тільки величина перетину поздовжніх пазів трикутної форми, виконаних на поверхні затвора, так що при регулюванні великих потоків змінюються кільцева щілина, а при регулюванні потоків - площа поперечного перерізу пазів з малим периметром щілини.
