Збираємо генератор сигналів - функціональний генератор. Частина 1.
На цьому занятті Школи початківця радіоаматора ми з вами продовжимо наповнювати нашу радіолабораторію необхідним вимірювальним інструментом. Сьогодні ми почнемо збирати функціональний генератор. Даний прилад необхідний в практиці радіоаматора для настройки різних електронних схем - підсилювачів, цифрових пристроїв, різних фільтрів і безлічі інших пристроїв. Наприклад, після того як ми зберемо цей генератор, ми зробимо невелику перерву в ході якого виготовимо просте світломузичне пристрій. Так ось, що б правильно налаштувати частотні фільтри схеми, нам якраз дуже стане в нагоді цей прилад.
Для початку нам необхідно уважно вивчити схему, зрозуміти принцип її роботи і зібрати необхідні деталі. Завдяки застосуванню в схемі спеціалізованої мікросхеми ICL8038 яка якраз призначена для побудови функціонального генератора, конструкція виходить досить-таки простий.

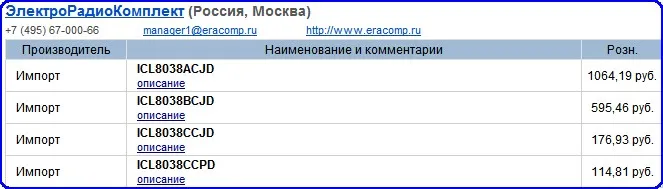

Якщо у вас виникнуть проблеми з покупкою даної мікросхеми в звичайних радіомагазинах, то доведеться скористатися інтернет-магазинами. Для пошуку потрібної радіодеталі на сторінках інтернет-магазинів, я рекомендую вам скористатися спеціальним сайтом, призначеним для пошуку потрібних радиокомпонентов - efind.ru. При цьому, перш ніж замовити деталь, треба уважно вивчити ціни, порядок оплати і доставки, термін доставки, почитати відгуки на даний магазин. Ось як наприклад різняться ціни в різних інтернет-магазинах:
Звичайно, ціна виробу залежить і від виробника, і від можливостей магазину, і від багатьох інших факторів, але в даному випадку ми переслідуємо одну мету: знайти необхідну радіодеталей, яка була б прийнятної якості і головне - по кишені. Ви напевно помітили, що ціна мікросхеми сильно залежить від її маркування (АС, ВС і СС). Чим дешевше мікросхема, тим гірше її характеристики. Я б порекомендував зупинити свій вибір на мікросхемі "ВС". У неї характеристики не дуже сильно відрізняються від "АС", але набагато краще ніж у "СС". Але в принципі, звичайно, піде і ця мікросхема.
Збираємо простий функціональний генератор для лабораторії початківця радіоаматора

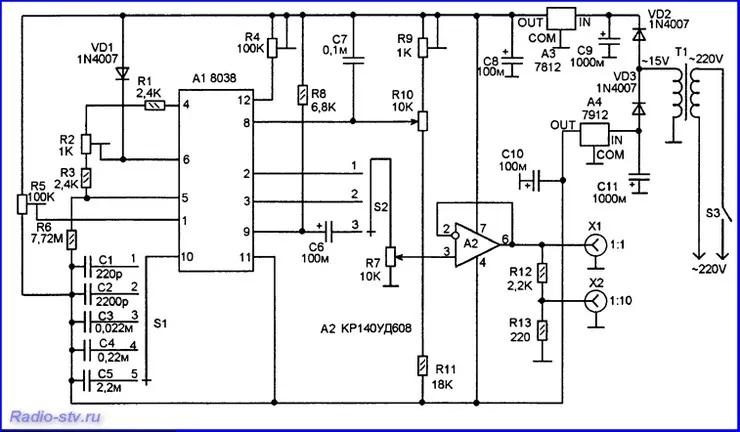

Доброго вам дня шановні радіоаматори! Сьогодні ми продовжимо збирати наш функціональний генератор. Щоб вам не скакати по сторінках сайту, ще раз викладаю принципову схему функціонального генератора. складанням якого ми і займаємося:

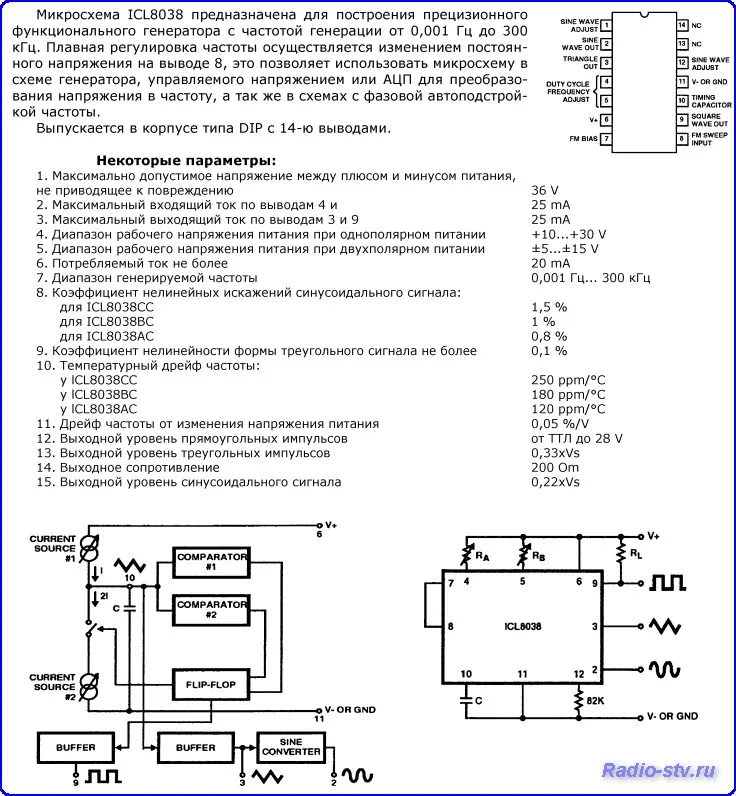

А так же викладаю даташит (технічний опис) мікросхем ICL8038 і КР140УД806:

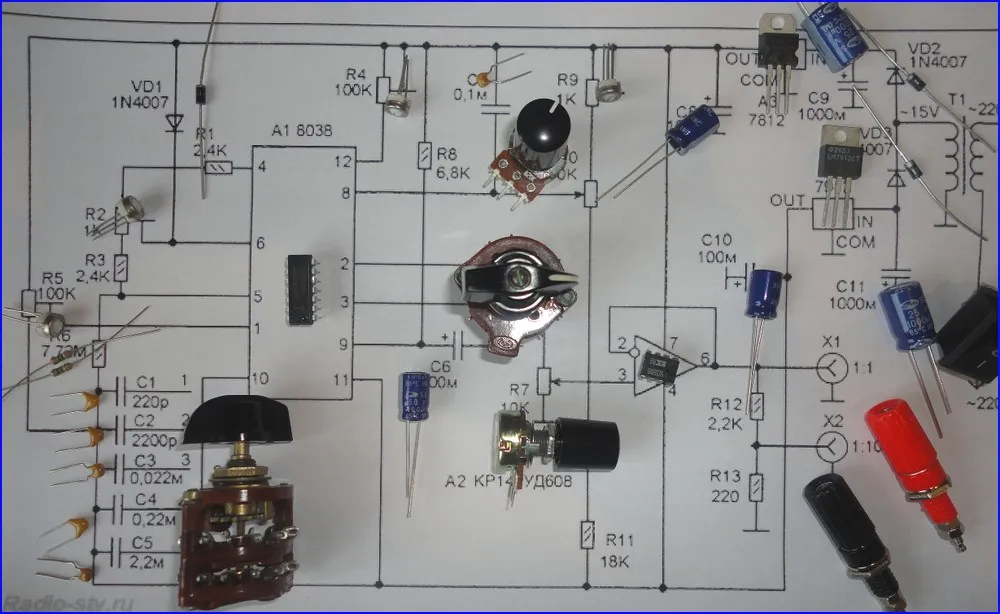

Я вже зібрав необхідні деталі для зборки генератора (частина у мене була - постійні опору і полярні конденсатори, решта куплені в магазині радіодеталей):
Найдорожчими деталями виявилися мікросхема ICL8038 - 145 рублів і перемикачі на 5 і 3 положення - 150 рублів. В цілому на цю схему доведеться витратити близько 500 рублів. Як видно на фотографії, перемикач на п'ять положень - двосекційний (односекційного не було), але це не страшно, краще більше, ніж менше, тим більше, що друга секція нам можливо стане в нагоді. До речі, ці перемикачі абсолютно однакові, а кількість положень визначається спеціальним стопором, який можна встановити на потрібне число положень самому. На фотографії у мене два вихідних роз'єми, хоча по ідеї їх повинно бути три: загальний, 1: 1 і 1:10. Але можна поставити невеликий перемикач (один вихід, два входи) і коммутировать потрібний вихід на один роз'єм. Крім того хочу звернути увагу на постійний резистор R6. Номіналу в 7,72 МОм в лінійці мегаомних опорів немає, найближчий номінал - 7,5 МОм. Для того, щоб отримати потрібний номінал доведеться використовувати другий резистор на 220 кОм, з'єднавши їх послідовно.
Хочу звернути вашу увагу також на те, що складанням і налагодженням цієї схеми збирати функціональний генератор ми не закінчимо. Для комфортної роботи з генератором ми повинні знати яка частота генерується в даний момент роботи, або нам буває необхідно встановити певну частоту. Щоб не використовувати для цих цілей додаткові прилади, ми оснастили наш генератор простим частотоміром.
У другій частині заняття ми з вами вивчимо черговий спосіб виготовлення друкованих плат - методом Лут (лазерно-прасувальну). Саму плату ми будемо створювати в популярній радіоаматорського програмі для створення друкованих плат - SPRINT LAYOUT.
Доброго дня. Зібрав генератор, ось тільки з прямокутними імпульсами непорядок: верхні і нижні "полички" мають форму синусоїди, ну а з трикутниками і з синусоїдою все в порядку. До того ж амплітуда прямокутників значно більше трикутників і синусоїди. Використовується мікросхема ICL 8038CCPD. Плату переробляв двічі - один і той же. Будь ласка, підкажіть як отримати "нормальні" прямокутні імпульси.
Доброго дня Дмитро!
Спробуйте в такому порядку:
1. Замініть конденсатор С6
2. Застосуйте конденсатор С6 меншої ємності
3. Спробуйте взагалі без конденсатора С6
Якщо якийсь пункт допоможе, будь ласка відпишіть.
З повагою, Admin.
Доброї ночі, Admin)
Пробував різні варіанти: з конденсаторами більшого і меншого номіналу, без конденсатора, безпосередньо з 9 "ноги" мікросхеми - така ж картина як і раніше. Я думаю микруха така / Як вважаєте, справа в самій мікросхемі?
Привіт Дмитро!
Можливо, проблема і в самій мікросхемі.
Ситуацію дуже легко виправити якщо додати в схему формувач прямокутних імпульсів на тригері Шмітта. В кінці статті я навів схему такого тригера і як його підключити.
З повагою, Admin.
