Генератор мотоцикла урал

Генератор Г-11A мотоцикла Урал.

Перевірку та регулювання генератора Г-11 А мотоцикла Урал можна зробити різними способами. Справність контролюється сигнальної лампочкою, а якщо вона з якихось причин відсутній або перегоріла, то потрібно на середніх оборотах двигуна зняти з клеми акумулятора один з проводів. Якщо двигун продовжує працювати, значить, генератор справний.

Генератор можна також перевірити, з'єднавши один кінець дроту з переносною лампою на масу, а другий - з затискачем Я реле-регулятора (при цьому від затискачів Ш і Я дроти повинні бути від'єднані). Потім дати двигуну середні обороти, і якщо переносна лампа буде горіти, то генератор справний.

Генератор Г-11А:

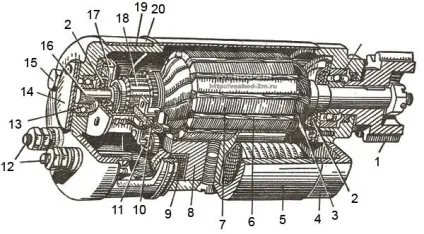

1 - шестерня приводу; 2 - сальник; 3 - обмотка якоря; 4 - передня кришка; 5 - корпус; 6 - дерев'яний клин; 7 - сердечник якоря; 8 - полюсний башмак; 9 - обмотка збудження; 10 - щітка; 11 - пружина щітки; 12 - контактні болти; 13 - шарикопідшипник; 14 - кришка підшипника; 15 - стягнутий болт; 16 - вал якоря; 17 - щіткотримач; 18 - колектор; 19 - кришка; 20 - захисна стрічка.

Характеристики електрогенератора Г-11 А → докладніше.

Регулювання зачеплення шестерень

Якщо генератор знімали, то при установці його на місце необхідно провести регулювання зачеплення шестерень його приводу.

Порядок регулювання генератора Г-11 А мотоцикла Урал наступний:
- встановити на місце в картер двигуна;
- запустити двигун і прослухати шум, який видає привід;
- якщо привід шумить, треба збільшити зазор між шестернями;
- а якщо чути стукіт - зменшити зазор;
- відпустити болт стягнутий стрічки і, повертаючи генератор за корпус, встановити на слух необхідний зазор між шестернями;
- закріпити стяжную стрічку і знову перевірити шум шестерень.

Генератор Г-424 мотоцикла Урал

Електрогенератор Г-424 трифазна машина, з електромагнітним збудженням. Виробляє змінний струм. Встановлено випрямляч ВГБ-2А, робота якого перетворити струм в постійний, потрібний для електричних споживачів мотоцикла. Для нормальної роботи електричної машини потрібно реле-регулятор РР-330. Робота, якого полягає в підключенні в ніжний момент до електромережі генератора або акумуляторної батареї.

Відмітна особливість генератора Г-424 не здатність працювати при розрядженою акумуляторної батареї. Для запуску двигуна і збільшення до 2400 оборотів в хвилину, мотоцикл працює на акумуляторі. Тільки після перевищення цього порога працює електрогенератор в режимі самозбудження.

Схема генератора Г-424:

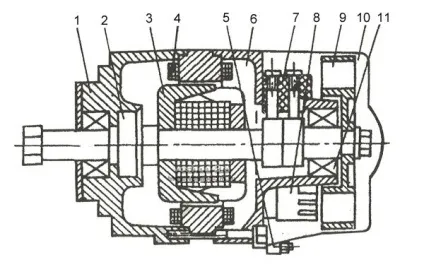

1 - кришка; 2 - сальник; 3 - ротор; 4 - обмотка статора; 5 - клемна колодка; 6 - задня кришка; 7 - щитковий вузол; 8 - випряітельний блок; 9 - вентилятор; 10 - захисний кожух; 11 - підшипник.

Технічні характеристики Г-424

1 - Напруга - 14 вольт.
2 - Потужність - 150 ват.
3 - Струм повної віддачі - 11 ампер.
4 - Повна маса - 3.8 кг.
5 - Напрямок обертання якоря - праве.
6 - Полярність корпусу мотоцикла - негативна (мінус).
7 - Питома потужність - 42 Вт / кг.
8 - Термін служби - 40000 км.

Ротор Г-424 приводиться в рух від шестерні, встановленої на розподільному валу двигуна. Передавальне число між валами одно 1,33. Консольне кріплення на картері виконано двома шпильками

Регулювання шуму шестерень Г-424

Послабивши гайки шпильок кріплення і запустивши двигун, поворотом генератора в ту або іншу сторону. Добиваємося самого малого шуму шестерень. Встановивши потрібний зазор затягуємо гайки. Так проводиться регулювання зачеплення шестерень приводу.

Неправильно встановлене зачеплення шестерень приводу веде до перегріву, передчасного зносу шестерень і поломки вала.

Генератор Г-414 мотоцикла Урал.

На перших випусках мотоциклів застосовувалося електричне обладнання шести вольт. Відповідно і генератор виробляв постійний струм потрібного напруги. Встановлюється в спеціальний отвір в картері двигуна і закріплюється плетений стрічкою. Регулювання зачеплення шестерень як на Г-11А описана вище.

Схема генератора Г-414:

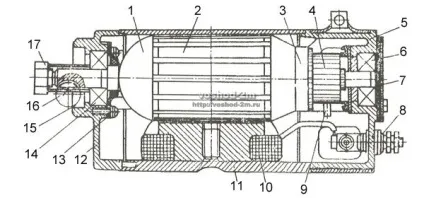

1 - якір; 2 - обмотка; 3 - бандаж; 4 - колектор; 5 - кришка; 6 - задній підшипник; 7 - кришка; 8 - висновок; 9 - щитки; 10 - котушка; 11 - корпус; 12 - передня кришка; 13 - захисна шайба; 14 - передній підшипник; 15 - сальник; 16 - шпонка; 17 - корончатая гайка.

Характеристики Г-414

1 - Напруга постійне - 6 вольт.
2 - Потужність - 65 ват.
3 - Струм повної віддачі - 10 ампер.
4 - Повна маса - 3,5 кг.
5 - Напрямок обертання якоря - праве.
6 - Полярність корпусу мотоцикла (маса) - негативна (мінус).
7 - Питома потужність - 18,5 вт / кг.
8 - Термін служби - 30000 км.
