Газель, робочий циліндр зчеплення пристрій, регулювання

Одна зі складових механізму зчеплення - гідравлічний привід, що дозволяє впливати на диски і кошик. Найважливішим елементом зчеплення є робочий циліндр. Він забезпечує передачу впливу на механічні вузли, які розташовані в кошику. На автомобілях «ГАЗель» теж є робочий циліндр. Давайте розглянемо, як влаштований робочий циліндр зчеплення «Газелі», за яким принципом працює даний елемент, які зустрічаються поломки, як обслуговувати цю деталь і міняти її.

Що являє собою робочий циліндр?

Ця деталь є механізм, що направляє надлишок тиску від головного циліндра на вилку відключення зчеплення. У підсумку на КПП передається вплив, і водій може переключити передачу.

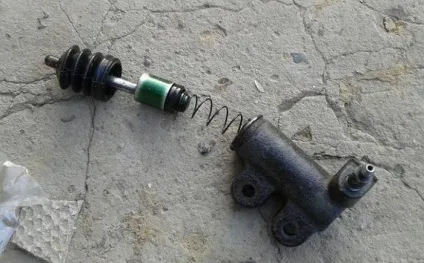

Робочий циліндр зчеплення «Газелі» (фото його є в нашій статті) по влаштуванню нічим не відрізняється від таких циліндрів для інших моделей авто. Конструктивно деталь досить проста. Циліндр являє собою металевий корпус зі спеціальним клапаном або штуцером для виходу повітря. Усередині вузла знаходиться штовхач поршня разом з пружиною.

Так як деталь працює в гідравлічній системі, вона повинна бути герметичною. Це досягають за рахунок наявності ущільнювачами та захисного пильовика.

Робочий циліндр зчеплення «Газелі» розташований під кабіною, на корпусі маховика двигуна. Головний і робочий циліндри з'єднуються між собою за допомогою сталевої трубки і гумового шланга, що витримує високий тиск.

Принцип дії

Ця деталь механізму зчеплення бере на себе зусилля, яке через педаль передається на головний циліндр. Потім тиск впливає на інші елементи. Це вижимний підшипник і «вилка». В робочий циліндр зчеплення "ГАЗелі", пристрій якого ми розглянули, входить трубка від гідравлічного приводу. На виході є шток. Останній однією стороною впирається в поршень циліндра, а з іншого боку підходить до вилки зчеплення.

можливі несправності

Зчеплення на «ГАЗелі», незважаючи на всі свої плюси, все-таки залишає бажати кращого. Для кожного власника цього авто механізм зчеплення доставляє масу незручностей і стає головним болем. З огляду на недосконалу конструкції вузла, яке не відрізняється особливою довговічністю і надійністю, доводиться досить часто міняти різні комплектуючі, займатися ремонтами і регулюваннями. Власників радує лише одне - вартість нового робочого циліндра зчеплення «Газелі» порівняно низька, а ремонт не представляє особливих складнощів. Елемент демонтують, розбирають, проводять дефектовку. Потім змінюють зношені деталі циліндра і все встановлюють назад.

Про те, що наближається ремонт робочого циліндра зчеплення «Газелі», скажуть наступні ознаки. Про неполадки може свідчити різке зниження рівня рідини в бачку. При цьому під автомобілем, в місці, де розташований циліндр, будуть характерні плями. Це говорить про витоки робочої рідини. Серед причин - руйнування елементів ущільнювачів або порушення цілісності шланга. Усунути цю проблему досить просто. Необхідно замінити пошкоджені елементи, і герметичність відновиться.

Також про вихід циліндра з ладу кажуть провали або надмірно м'який хід педалі. Це може свідчити про наявність повітря в магістралі. Усунути цю проблему можна за допомогою прокачування. В процесі обстеження робочого циліндра і знаходженні тріщин (або місць, через які повітря може потрапляти в магістраль), можна частково відремонтувати деталь або замінити виріб на нове. Ми розглянемо, як поміняти робочий циліндр зчеплення на «ГАЗелі».

Якщо педаль зчеплення поступово просідає, спостерігаються проблеми з перемиканням передач на КПП, при цьому немає падіння рівня робочої рідини в бачку, а регулювання педалі нічого не дають, це говорить про вихід з ладу поворотної пружини. Усунути цю проблему допоможе її заміна.

У продажу можна знайти ремкомплект робочого циліндра зчеплення «Газелі», який включає в себе основні деталі циліндра, схильні до надмірного зносу і підлягають регулярній заміні. Ці ремкомплекти дозволяють виконати ремонт вузла самостійно. Конструкція деталі проста, а виходить з ладу вона повністю дуже рідко. Але гумові ущільнювальні елементи виробляють з відверто неякісних сортів гуми. Це відбивається на довговічності роботи. Але часто для відновлення працездатності досить замінити манжети робочого циліндра зчеплення "ГАЗелі". Залежно від виробника комплект ущільнювачів може коштувати від 300 до 500 рублів.

ремонт манжет

Якщо в момент натискання на педаль вона провалюється, а потім залишається на рівні підлоги і не піднімається назад, то це говорить про проблеми з тиском рідини в гідравлічній магістралі зчеплення. Використовувати машину з такими несправностями небажано, і навіть заборонено. Якщо це трапилося в дорозі, то можна лише доїхати до найближчого СТО з підйомником або естакадою.

Про причини несправності манжет і способах їх усунення

Серед причин можуть бути витоку робочої рідини через розгерметизацію, забруднення в гідравлічній системі, завоздушніваніе, втрата експлуатаційних характеристик робочої рідини. Якщо спостерігаються подібні проблеми і вони пов'язані з гальмівною рідиною, то все вирішується заміною і прокачуванням.

Більш складними в плані вирішення є несправності, пов'язані з порушенням герметичності. Найчастіше розгерметизація відбувається через знос ущільнювачів. В першу чергу необхідно перевірити, чи є текти.

діагностика манжет

Якщо гальмівна рідина йде через манжету робочого циліндра, то при її огляді на деталі будуть спостерігатися краплі рідини. Заміну пошкодженої манжети можна виконати своїми руками. Для ремонту знадобиться Ремкоплекти, пасатижі, а також ключі "на 13" і "на 17". Також слід придбати нову гальмівну рідину. Іноді можуть знадобитися лещата.

Як замінити манжету?

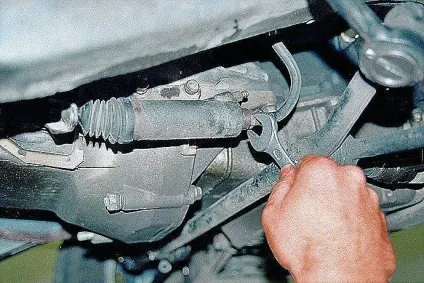

Отже, відремонтувати манжети можна наступним чином. Спочатку демонтують робочий циліндр. Щоб це зробити, необхідно з певним зусиллям натиснути на вилку зчеплення, а потім, коли поршень піде, звільнити шток і витягти його з циліндра. Далі ключем на 17 послаблюють гайку, яка утримує шланг. Ключем на 13 вивертають болти, якими циліндр утримується на картері КПП. Потім повністю відкручують циліндр від шланга. Далі вже демонтований робочий циліндр зчеплення «Газелі Некст» ретельно оглядають. Для цього його очищають від бруду, а потім конструкцію розбирають.

Манжету слід витягувати з застосуванням круглогубцев. З паза видаляють стопорні кільця, а потім виймають поршень. Якщо спостерігаються сліди окислення або корозії на поверхні поршня, тоді беруть розчинник. Після того як витягнута поворотна пружина, необхідно, використовуючи чисте дрантя, протерти робочу частину циліндра (так зване «дзеркало»).

Далі уважно вивчають самі манжети в циліндрі, оглядають внутрішні частини. Слід оглядати якомога ретельніше, щоб побачити знос, раковини, тріщини. Часто однією з причин несправностей може бути неякісно виготовлені деталі. Наприклад, може несправність гальмівної системи виникати через неправильно отхонінгованного робочого дзеркала циліндра. Поздовжні борозни на поверхні могли стати причиною зносу манжети.

Заміна манжети починається з попередньої обробки нової деталі гальмівною рідиною. Потім поршень встановлюється в циліндр, і заправляються робочі кромки. Збірку проводять в зворотній послідовності. По завершенню робіт в систему заливають гальмівну рідину і прокачують зчеплення, щоб прибрати повітря.

Необхідно врахувати, що новим манжетам потрібен час для притирання і підробітки. Протягом цього часу можливі незначні витоки. Важливо постійно стежити за рівнем гальмівної рідини в системі. Про циліндрах для «ГАЗелі Некст» потрібно сказати, що вони практично не течуть. Цю проблему вирішили. Виробник встановлює вироби фірми «Сакс».

Інструкція по заміні робочого циліндра

Заміна робочого циліндра зчеплення «Газелі» виконується дуже просто. Але попередньо за допомогою шприца відкачують гідравлічну робочу рідину.

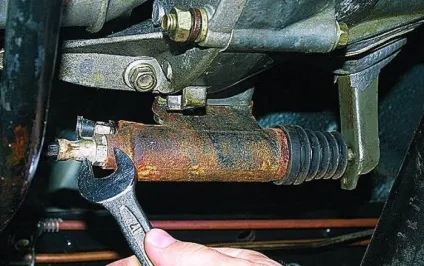

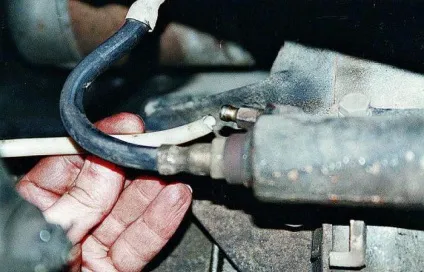

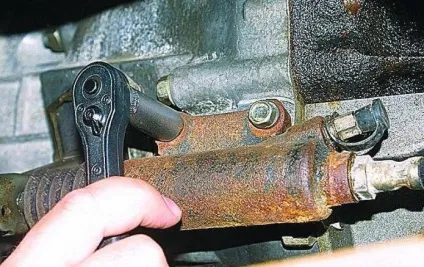

Потім за допомогою торцевої головки "на 10" відкручують гайки, які утримують бачок, і знімають шланг. Далі слід від'єднати металеву трубку, яка йде на робочий і головний циліндри. Потім торцевою голівкою "на 13" відвертають гайки кріплення циліндра з КПП. За допомогою ключа "на 17" знімають підвідний шланг. Залишилося тільки викрутити гайки. Після можна демонтувати деталь, а на її місце встановлювати нову. На цьому заміна робочого циліндра зчеплення «Газелі» закінчена. Залишилося зібрати все в зворотному порядку.

Як відрегулювати зчеплення?

Якщо автомобіль не рушає, значить, потрібна «ГАЗелі» регулювання робочого циліндра зчеплення. У цьому випадку хід педалі зчеплення більше, ніж це необхідно за нормами виробника.

Лінійкою вимірюють відстань від підлоги машини до накладки на педалі і дивляться результат. Якщо він вище, ніж 14-16 см, тоді регулюють болтом. Останній знаходиться під капотом (там, де закінчується елемент зчеплення). Контргайку на болті підкручують, досягаючи тим самим необхідного ходу педалі. Для збільшення зазору гайку закручують. А щоб зменшити - відгвинчують.

Регулювання ходу штовхача вилки зчеплення

Для цього плоскогубцями від'єднують оттяжную пружину від вилки. Потім пружину повністю знімають. Далі лінійкою або ж косинцем вимірюють вільний хід. Косинець ставлять так, щоб він міг будь-що-небудь упиратися.

Коли елемент буде встановлено правильно, на вилку натискають вперед до упору і фіксують її в цьому положенні. Далі запам'ятовують положення кутника щодо вилки. Останню відпускають і перевіряють вільний хід. Якщо він менше паспортної норми, то вилку знову регулюють.

Насамперед одним ключем потрібно утримувати регулювальну гайку. Другим ключем послаблюють контргайку. Далі кліщами фіксують штовхач від провертання. Потім контргайку послаблюють і за допомогою обертання регулювальної гайки домагаються правильного вільного ходу вилки. Якщо все вірно, штовхач знову утримують кліщами і затягують контргайку.

Прокачування робочого циліндра

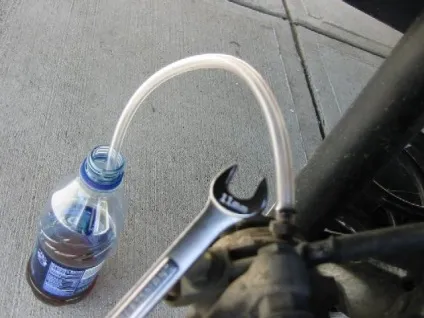

Давайте подивимося, як прокачати робочий циліндр зчеплення на «ГАЗелі». Для цього потрібен шланг, який можна щільно надіти на випускний штуцер. Також готують великий шприц, носик якого підійде під діаметр шланга. Також необхідний ключ, щоб відкрутити повітряний випускний клапан.

Що далі?

Для прокачування відкручують кришку розширювального бачка. Далі в шприц набирають рідину і виганяють з неї повітря. Шланг одним кінцем приєднують до клапану, другим - до шприца. Відкручуючи клапан ключем, тиснуть на шприц і вводять рідину. Далі, не знімаючи шланга, клапан закручують так, щоб в нього не потрапило повітря. Після цього потрібно сісти в кабіну і створити тиск в системі. Для цього кілька разів натискаємо на педаль зчеплення (але не менше п'яти-шести). Потім йдемо під капот і плавно відкручуємо клапан.

Якщо шланг прозорий, ви побачите, як з нього виходить завоздушенная рідина. При цьому рівень її в розширювальному бачку буде падати. Потрібно підтримувати його. Тому заливають знову нову гальмівну рідину до максимальної позначки. Далі процедуру повторюють ще раз. Знову сідають в кабіну і створюють тиск в системі зчеплення, натискаючи кілька разів на педаль. Потім клапан відкручують і дивляться на стан рідини. Бульбашок має бути менше. Процедуру повторюють до тих пір, поки повітря повністю не сумнівайся з системи (ось чому так важливо використовувати прозорий шланг).
