Процесу спорудження зрубу передує укладання фундаменту, який повинен стати міцною основою, що захищає будівлю від несприятливих факторів навколишнього середовища. Про те який фундамент під зруб вибрати і як його спорудити розглянемо далі.

Зміст:

Фундамент для зрубу: різновиди та особливості

Основний і найважливішою частиною будь-якої будівлі є фундамент. Тому перед будівлею зрубу, важливо вибрати правильний тип фундаменту, який буде сприяти тривалої експлуатації будівлі. Головними характеристиками при виборі виду фундаменту виступає тип ґрунту і навантаження самої будівлі.

Пропонуємо ознайомитися з основними типами фундаментів, які допоможуть надалі побудові міцного і надійного зрубу.

1. Фундамент стрічкового типу - являє собою заглиблене в землю фундамент будівлі. Розрізняють два види стрічкового фундаменту:

• глибоко заглиблений;
• поверхневий.

Використання першого варіанта пов'язане в спорудженні зрубу з важкої конструкцією або при наявності підпільного приміщення. Глибина закладання такого фундаменту становить від двадцяти до тридцяти сантиметрів від нижньої точки промерзання грунту. Цей фундамент є дуже трудомістким і дорогим, його використовують при спорудженні багатоповерхових будівель з бетону, цегли або каменю.

Стрічковий фундамент поверхневого типу використовується в процесі будівництва зрубу лазні. В такому випадку, його висота складає від п'ятдесяти до сімдесяти сантиметрів.

2. Фундамент стовпчастого типу - самий низькобюджетний і простий у виконанні. Його використовують в процесі будівництва не обтяжених будівель дерев'яного або каркасного виконання. При обладнанні такого фундаменту в землю встановлюють стовпи, які допомагають витримувати навантаження і сприяють її рівномірному розподілу. Установка стовпів проводиться по периметру і по центру будівлі, обов'язково на кутових ділянках, в точках перетину стін або найбільшою навантаження. Даний вид фундаменту підходить не для всіх видів грунту, тому перед його спорудженням необхідно віднести грунт, на якому буде будуватися зруб в спеціалізовану лабораторію, де визначать його властивості. Установка стовпів виробляється на глибину від 150 до 200 см. Якщо планується зводити зруб на фундаменті такого типу, рекомендується використання профільованого або клейового бруса. За допомогою цього матеріалу споруда стане більш привабливою і колоритною. Якщо масивність зрубу досить висока, а будівля потужне, то доречно використання оциліндрованих колод, адаптованого до витримуванню великих навантажень.

Якщо порівнювати витрата матеріалів на спорудження фундаменту двох цих видів, то для облаштування стрічкового потрібно в 2-5 разів менше будівельних матеріалів, ніж для стовпчастого. У більшості випадків, використання стовпчастого фундаменту доречно при будівництві зрубу брущатого або каркасного типу. При будівництві лазні, відсутня необхідність в обладнанні цоколя, тому в даному випадку - стовпчастий фундамент хороший варіант.

Існує кілька видів стовпчастих фундаментів в співвідношенні з матеріалом виготовлення:

• залізобетонні палі;
• сталеві труби;
• азбестові труби;
• гвинтові;
• пластикові труби.

Найпоширенішим і часто використовуваним типом стовпчастого фундаменту є гвинтові. Його вартість, простота установки і тривалість експлуатації робить популярним. Монтаж такого фундаменту передбачає заглиблення гвинтових паль за допомогою загвинчування. Основними складовими гвинтовий палі виступає стовбур і лопата. Серед основних переваг такого типу виділяють:

• швидкий процес установки фундаменту;
• можливість установки на грунті болотистого типу або на грунті з високим рівнем грунтових вод;
• відсутність необхідності у вирівнюванні фундаменту;
• не потрібно очікувати певний час, після установки паль;
• виконання робіт в будь-який час року;
• високий рівень ремонтопридатності.

Найоптимальнішим видом фундаменту в ціновому і якісному сенсі є стрічковий фундамент поверхневого закладення. На його будівництво не буде потрібно так багато грошей, як на стрічковий глибоко заглиблений фундамент, але і його якість не буде таким низьким, як при облаштуванні стовпчастого фундаменту. При обладнанні зрубу цілком достатньо буде глибини від 45 до 75 см. Навіть якщо виникнуть дрібні зрушення, то для будівлі зі зрубу вони допустимі. Фундамент під зруб лазні дозволяє зменшити глибину закладення до сорока сантиметрів. При використанні фундаменту такого типу, слід обов'язково утеплити поверхню грунту, для зменшення ризику його промерзання. Основною перевагою облаштування фундаменту дрібного заглиблення, в порівнянні з фундаментом стовпчастого типу, виступає відсутність необхідності в облаштуванні теплоізоляції підлоги.

Але, все-таки головними чинниками, що визначають тип фундаменту, використовуваного при будівництві зрубу виступає:

• тип ґрунту;
• рівень ґрунтових вод;
• навантаження і вид будівлі, що зводиться.

Щоб точно визначити тип, необхідного фундаменту, краще довірити це питання фахівцям, вони з точністю до сантиметра визначать висоту закладення фундаменту в землю.

Фундамент під зруб будинку: виконання розмітки

Найважливішим процесом в спорудженні фундаменту виступає виконання розмітки. Якщо розмітка буде виконана неправильно, то фундамент переробити буде неможливо, і це відіб'ється на якості зрубу.

Основною вимогою до майданчика, на якій буде розташовуватися фундамент, виступає її абсолютна рівність і незначний ухил в одну зі сторін. Ухил необхідний для того, щоб вода, в дощову весняну погоду, стікала, а не осідала і не руйнувала фундамент.

Щоб здійснити розмітку під фундамент слід використовувати звичайні прути арматури і волосінь або канат. Краще віддати перевагу волосіні, так як вона не розтягується, що не провисає і стійка перед впливом температури, сили гравітації або вологи.

Насамперед почніть з фіксації волосіні на арматурних прутах, а потім, використовуючи нівелір, виберіть пряму, яка стане початковою точкою формування фундаменту. Встановіть обноску фундаменту, яка складається з двох, вбитих в землю кілочок, що формують ширину котловану. Місце кріплення обноски від фасадної ділянки будинку 150-200 см.

Відповідно до нормативних документів мінімальна відстань між будинком і сусідніми будівлями складає 300 см. Інтервал між фасадною частиною будинку і іншим будівлею мінімум 500 см.

Коли необхідні заходи дотримані, приступайте до створення розмітки. Насамперед зніміть шар рослинності і повністю вирівняйте майданчик. Після цього, виходячи з попереднього проектування зрубу або лазні, нанесіть контурні частини фундаменту. Конструкція стін впливає на ширину фундаменту. Мінімальна ширина фундаменту становить ширина стіни 10 сантіментров.

Зробіть розмітку по периметру і забийте арматурні прути по кутах. Перевірте рівність розмітки. Щоб перевірити кути скористайтеся лазерні нівеліри або рулеткою. Всі кути будівлі повинні бути прямими. Коли кути виставлені, натягніть волосінь на арматурні прути.

Тепер приступайте до розмітки внутрішніх кордонів фундаменту. Цей процес простіший, так як кути вже вирівняні, і залишається всього лише відміряти потрібну відстань ширини, встановити кілочки і натягнути волосінь. Далі слід перевірити рівність всієї конструкції і переходити до наступного етапу - обладнання котловану.

Земляні роботи по виготовленню фундаменту для зрубу

Існує два варіанти облаштування фундаменту:

Перший варіант в кілька разів дешевше і менш витратний в співвідношенні з кількістю роботи. Спорудження котловану припускає знаходження в зрубі підвального приміщення. Якщо підвал в зрубі відсутня - траншея, найоптимальніший варіант.

Виходячи з незначних ухилів ділянки під спорудження зрубу, слід скористатися водяним рівнем, який допоможе обчислити самі низько- і високоуклонние місця. Глибина споруджуваного котловану залежить від найвищої точки ділянки. Саме виходячи з неї слід визначати глибину як котловану, так і траншеї.

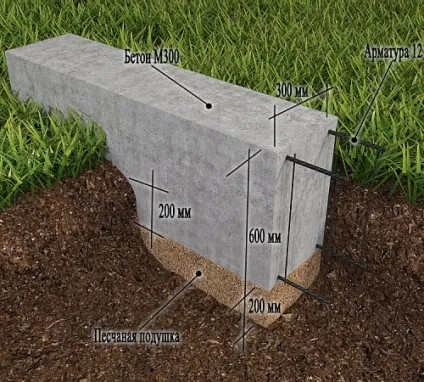

Середня глибина заливки траншеї під зруб становить сорок сантиметром, при цьому не враховується розмір піщаної подушки, що становить від десяти до п'ятнадцяти сантиметрів. Загальна величина глибини фундаменту під зруб - 55-65 см.

Використавши водний рівень, при спорудженні котловану або траншеї, необхідно вирівняти їх дно відповідно до рівня горизонту. Щоб визначити кубатуру земельних робіт, виконуваних в процесі спорудження фундаменту, слід помножити величину довжини котловану на середню глибину.

Щоб скоротити навантаження на фундамент під час весняного спучування грунту необхідно попередньо настелити подушку з піску. При цьому насипається пісок, який поступово утрамбовують і вирівнюють. Щоб зробити процес спорудження піщаної подушки швидким, слід натягнути волосінь таким чином, щоб її висота відповідала висоті піщаної подушки. Далі слідує процес засипання котловану або траншеї і трамбування за допомогою спеціального обладнання.

Порада: При установці піщаної подушки рекомендується зволожувати пісок водою, для того, щоб забезпечити якісну його утрамбовку.

Щоб розрахувати потрібну кількість піску необхідно помножити периметр траншеї на товщину піщаного шару.

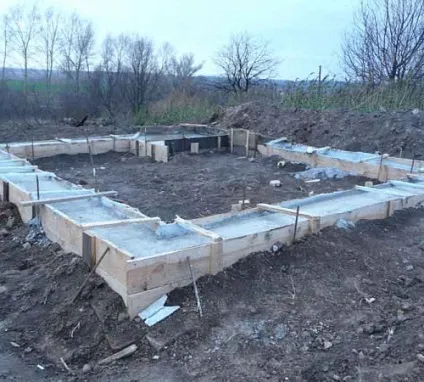

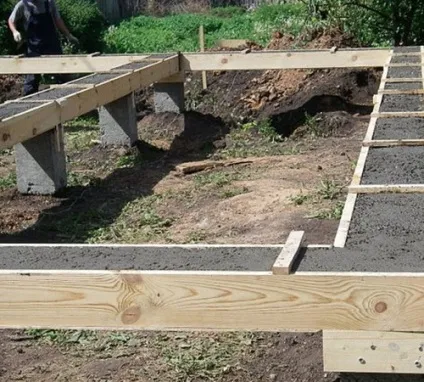

Після того як траншея викопана, а подушка утрамбована, слід процес установки дерев'яної опалубки. Основною функцією опалубки виступає надання необхідної форми бетонної поверхні. Існує два види опалубки:

Спорудження опалубки є найбільш трудомістким і важливим процесом при облаштуванні фундаменту. Для виготовлення щитів опалубки використовують обрізну дошку, яка хоча і дорожче, ніж звичайні дошки, але відрізняється від них рядом переваг, серед яких:

• гладка і рівна поверхня;
• дешевші витрати на обробку цокольній частині, так як її якість при опалубці з обрізної дошки набагато вище, ніж при установці опалубки зі звичайних дощок;
• наявність конкретних вимірів обрізної дошки дозволяє здійснювати контроль над висотою опалубки майбутнього фундаменту;
• можливість багаторазового використання такої опалубки.

Щит, що встановлюється по довжині фундаменту повинен бути трохи коротше, на товщину дошки, яка встановлюється по ширині. Внутрішня частина опалубки оббивається цвяхами, які з'єднують всі її частини. Після складання щитів, слід перейти до установки опалубки на траншею.

Збірка торцевих частин опалубки проводиться за допомогою саморізів. Цей процес дозволяє забезпечити щільне прилягання щитів один до одного і зменшує ризик просоченням розчину через щілини. Бічні і верхні частини опалубки вимагають зміцнення за допомогою розпірок. Від кількості розпірок залежить надійність споруджується опалубки. Бетонний розчин сильно навантажує конструкцію, тому опалубка повинна бути міцною. Щоб уникнути попадання розчину на дошки і його вбирання, а також для того, щоб зробити стінки фундаменту ідеально рівними, слід встановити на внутрішні стіни опалубки пергаміновой або руберойдового покриття. Слідкуйте за тим, щоб висота опалубки була більше висоти самого фундаменту.

Щоб визначити вартість опалубки, в основі якої лежить дошка обріза, потрібно довжину всього периметра розділити на 600 см, довжину однієї з дощок, а висота опалубки розділяється на 15 см - висоту дошки. Таким чином отримуємо потрібну кількість дощок, які допоможуть спорудити опалубку для фундаменту. Кількість пергаміну залежить від необхідної висоти опалубки. Даний матеріал знаходиться в рулонному стані, ширина одного рулону - максимум сорок сантиметрів. Для фіксації пергаміну потрібно будівельний степлер зі скобами. Коли опалубка готова, потрібно приступити до наступного процесу, який включає армування і зміцнення стінок фундаменту.

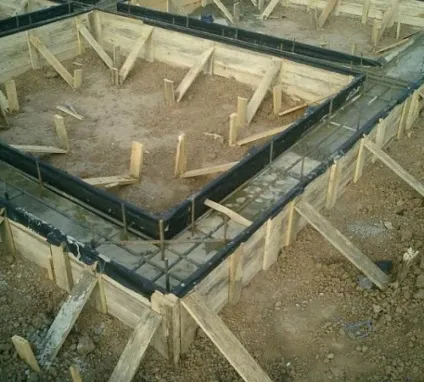

З метою збільшення механічної міцності бетонного фундаменту, а також для підвищення його механічної міцності необхідний процес армування. Арматура є в своєму роді скелетом, який утримує всю навантаження і підвищує довговічність фундаменту. Відстань між краями фундаменту і арматурної гратами становить 30-50 мм. Щоб армувати бетон знадобиться наявність арматури, перетин якої становить 1,2 см. Укладання арматури проводиться на цеглу, попередньо покладений двома рядами. Щоб підвищити міцність фундаменту, потрібно застосовувати цільну арматуру, і уникати великої кількості з'єднань. За допомогою в'язального дроту з інтервалом в 40 см, потрібно прив'язати перемички. Вертикальні прути встановлюють на кутові частини армованої конструкції. Щоб з'єднання були максимально міцними - скористайтеся зварювальним апаратом.

Потім, також встановіть верхній і нижній ряд конструкції з перемичками в сорок сантиметрів. Для визначення вартості армування слід визначити кількість перемичок, необхідних для армування.

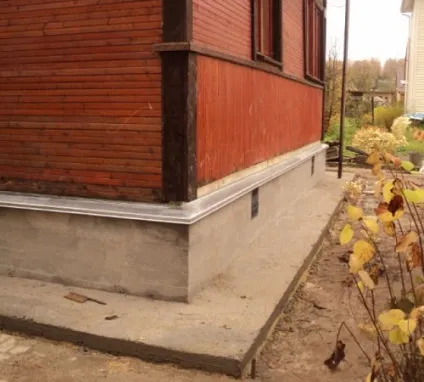

Коли армування виконано, приступайте до установки вентиляції цокольного ділянки фундаменту. Для цього буде потрібно труба з азбестоцементу або пластику, діаметр якої становить 10 см. Щоб у процесі заливки бетон не потрапив в трубу, потрібно попередньо її закрити за допомогою піску або ганчір'я.

Порада: Установка труби повинно здійснюватися з ухилом, який веде на вулицю, щоб вода або конденсат, що зібралися в ній з легкістю стікали на землю.

При заливці фундаменту обов'язковим компонентом є наявність бетономішалки або автоміксера, який забезпечить однорідну структуру бетону. А вібратор - допоможе зробити структуру фундаменту однорідної, позбутися від надлишків повітря в розчині і збільшить зчеплення між бетоном і арматурою.

Процес приготування розчину містить використання цементу марок двісті, триста чи чотириста. Вибір певної марки залежить від індивідуальних особливостей об'єкта і пори року в яке проводяться роботи. Для приготування розчину знадобиться цемент, пісок, заповнювач у вигляді щебеню і вода, в співвідношенні 3х3х1, а вода, розраховується відповідно до необхідної в'язкістю розчину.

Заливка бетону відбувається поступово, для того, щоб уникнути утворення скупчення повітря. Кожен з шарів вимагає застосування вібратора, який його утрамбовує. Для хорошого прилягання бетону до опалубки, потрібно проводити періодичні постукування, які допоможуть розподілити навантаження від розчину рівномірно.

Щоб уникнути розшарування суміші, необхідно дуже швидко проводити заливку одного з шарів. Щоб уникнути розтріскування з робити фундамент максимально міцний, після заливки поливайте його водою, в перебігу всього періоди висихання.

При дощовій і похмурою погоді, а також взимку рекомендується накрити фундамент поліетиленом, щоб уникнути змивання верхнього шару. Після закінчення мінімум трьох тижнів, знімається опалубка і починається будівництво зрубу. Даний вид фундаменту підходить як для будівництва звичайного зрубу, так і в якості фундаменту під зруб лазні.
