Фронтонний звис даху конструкція і матеріали для підшивки

Фронтонний звис - деталь двосхилим або більш складної даху будівлі, що має торцевої фронтон. Величина схилу не нормується. Більшою мірою залежить від архітектури будівлі. Глибина схилу може бути будь-який: від нуля до максимальної величини, обмеженою лише конструктивно. З точки зору захисту фасаду від атмосферних впливів, чим більше звіси даху, тим краще.

Фронтонний звис даху може бути вирішене за різними конструктивними схемами:

• Фронтон розташовується вище покрівлі. Класичне архітектурне рішення, при якому фронтон піднімається над рівнем даху. Цей прийом дозволяє створити враження більшої масивності і парадності високого фронтону. Стіна фронтону ізолюється зверху покрівельним покриттям, найчастіше це листовий метал, що сполучається внахлест або за допомогою фальца. Стик вертикальної поверхні внутрішньої сторони фронтонной стіни і покрівельного покриття ретельно гідроізолюють.

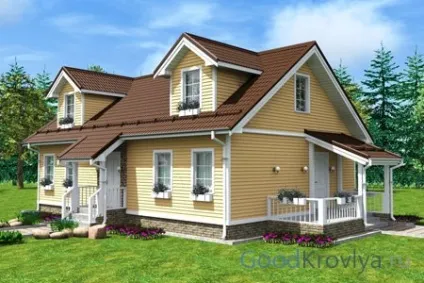

У цій розвиненою двосхилим даху три фронтону і три схилу відповідно

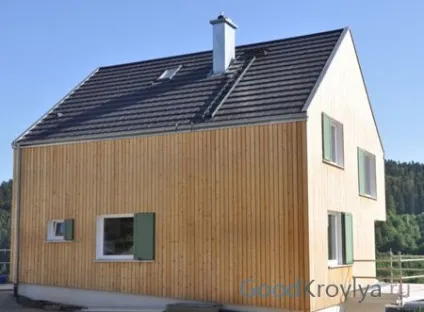

Фронтон влаштовується врівень з дахом, звис відсутня. Це рішення більш характерно для архітектури в модному стилі мінімалізму.

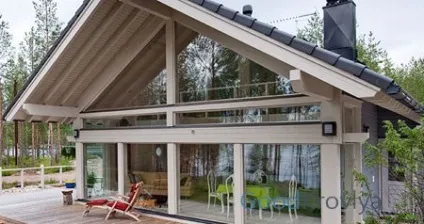

Відсутня не тільки фронтонний, але і карнизний звис. При такому рішенні особливу увагу слід приділити системі відводу води з даху

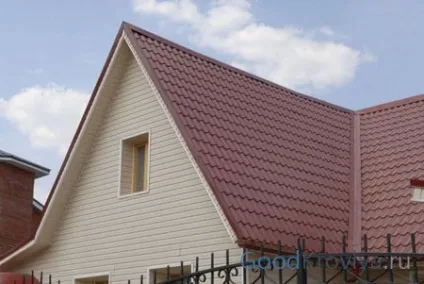

Звис формується латами даху. Найпростіше і дешеве рішення. Кроквяна система не виводиться за межі фронтонних стін, випускається тільки лати. Це рішення більш підходить для легких покрівельних матеріалів: азбестоцементних листів, єврошиферу, металочерепиці, м'якої бітумної черепиці. Обрешітку (брусок або дошку) підшивають знизу, а торець даху закривають металевим профілем або комплектним покрівельним щипцом. Консольний звис не роблять занадто великим, щоб уникнути прогину. Як правило, його глибина не перевищує півметра.

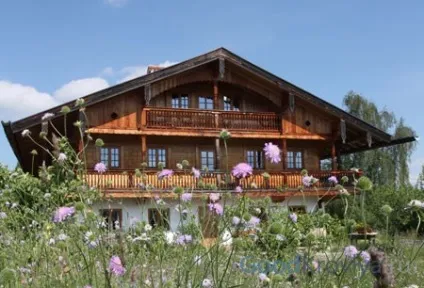

Альпійські шале мають традиційно великі свеси, що допомагають захистити дерев'яні стіни від впливу негоди

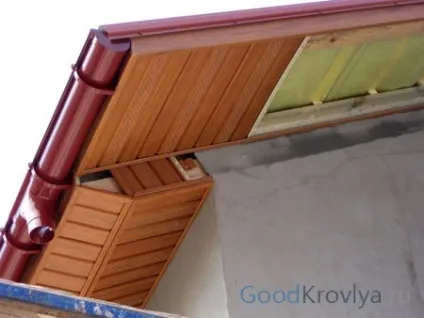

Якщо дах обладнується зливостоки, нижня частина схилу ближче до карнизу має додатковий каркас для кріплення гаків ринви.

Таким чином можна підшити нижню частину схилу, щоб закріпити зливостоки і забезпечити перехід на горизонтальну зашиття карнизного свеса.

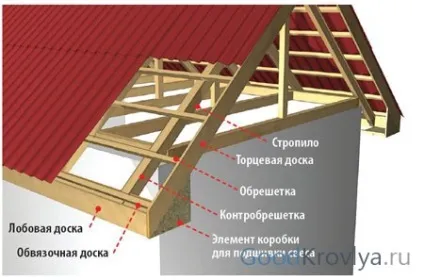

Звис виконується спільно з кроквяної конструкцією. Кроквяний брус встановлюється не тільки в межах стін будинку, але і виходить за межі фронтону. Крайня кроквяна нога служить опорою для підстави покрівлі (обрешітки або суцільного настилу), її винесення визначає глибину схилу. Для того щоб сперти зовнішні крокви, за межі стін виносять несучі елементи даху: потужний мауерлат, опорний коньковий і проміжні бруси. Подібна конструкція дуже надійна і дозволяє влаштовувати значний винос схилу навіть на дахах з важким покрівельним покриттям (керамічна і бетонна черепиця, натуральний шифер).

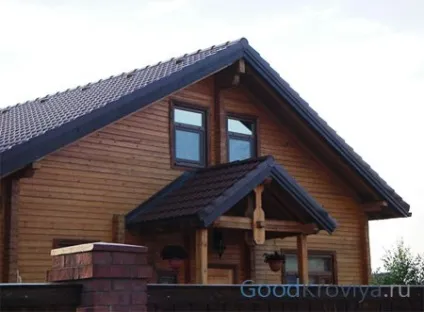

Дві пари розташованих поза межами стін стропильних ніг спираються на висунуті вперед коньковий опорний брус і верхній вінець дерев'яного брусового будинку. Виліт даху близько метра, покрівля важка - бетонна черепиця

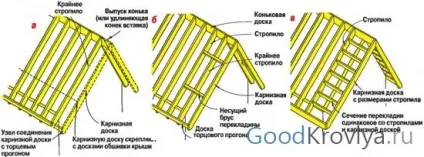

Для легких типів покрівлі і відносно невеликих звисів іноді використовують іншу конструкцію. Замість кроквяної ноги встановлюють карнизну дошку, що має висоту кроквяної бруса, але більш тонку і легку. З'єднують її перекладинами з крайньої кроквяної ногою і фіксують дошкою нижнього, карнизного свеса. Рішення менш надійне і аж ніяк не більше економічне по витраті деревини і трудовитрат.

Варіанти схилу, при яких карнизная дошка кріпиться перекладинами

Чим і як підшити фронтонний звис визначає загальний архітектурний будівлі і його даху, застосований покрівельний матеріал і бюджет будівництва. Варіантів безліч. Обшивку кріплять до обрешітки, кроквяної брусу або напрямних:

• Підшивка деревом - нев'януча класика, найзручніший в роботі матеріал. Використовують оздоблювальну шпунтовану дошку з додатковим пазом (вагонку) або звичайну обрізну дошку. Так як деревина схильна до сезонних деформацій (розширення-звуження) в залежності від вологості і температури повітря, елементи дерев'яної підшивки не можна розміщувати впритул. Необхідно передбачати зазор в 4-6 мм між дошками. При наявності шпунта шип не до кінця засовують в паз. Деревину бажано просочити захисним складом до монтажу, причому з обох сторін.

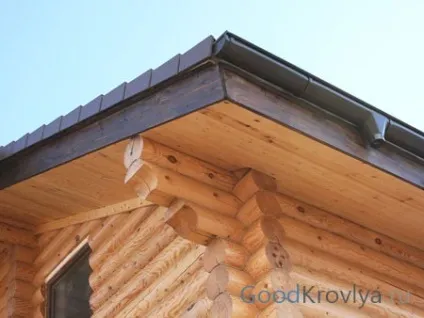

Дерев'яна підшивка - ідеальний варіант для зрубу

Пластикові пустотілі ПВХ панелі для внутрішньої обробки. Найдешевший на сьогоднішній день варіант. Панелі мають дуже тонкі стінки і легко пошкоджуються. Основний колір білий. Чи не найкращий, зате дуже дешевий варіант.

Звис даху і фронтон обшиті пустотілої вагонкою ПВХ. Південний фронтон так обробляти не варто, при нагріванні панелі може образити

ПВХ сайдинг для підшивки даху (софіти). Міцний і довговічний матеріал, не боїться морозу і ультрафіолетового випромінювання. Випускається в різноманітних колірних варіантах, не вицвітає на сонці. Для вентиляції підпокрівельного простору використовують спеціальні перфоровані панелі.

В даному випадку звис виконаний без виносу крокв, тільки за рахунок подовженої обрешітки. Знизу прибита пара направляючих дощок, службовців опорою для сайдингу. Торець дашка закритий карнизної дошкою і металевим Г-образним профілем зверху

Стіновий сайдинг. Звиси даху обшитого сайдингом каркасного будинок логічно тим же сайдингом і обшити. На жаль, стіновий сайдинг з отворами не випускається. При необхідності вентиляції в панелі доведеться вставити вентрешеткі.

Звис бюджетного будинку обшитий стінових сайдингом. Внутрішній стик окантований стандартним ПВХ кутовим профілем

Профільований металевий лист також може служити обшивкою карнизного свеса. Міцний, довговічний. З недоліків - необхідність продумувати вентиляцію і підвищений конденсатообразованія металу. Кріпиться стандартними шурупами з гумовими прокладками.

Плоский металевий лист для зашивання застосовують нечасто. Виглядає він акуратно, але вимагає ідеальної підготовки каркаса, адже на плоскому аркуші навіть невеликі нерівності і прогини дуже помітні. Крім того, необхідна велика точність при вимірі, розкрої і згинанні деталей підшивки.

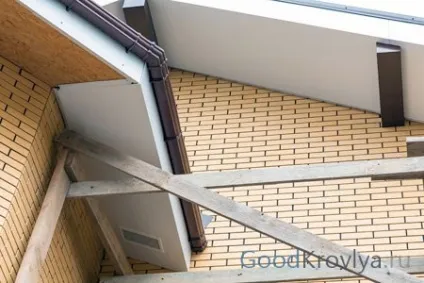

Обшивка плоским металом може виглядати дуже ефектно, але вимагає дуже великої акуратності при виготовленні і монтажі. На фото видно врізана в метал вентиляційні решітки

Звис можна взагалі не підшивати, якщо обрешетка має акуратний вигляд. Або підшити знизу обрешітку, залишивши відкритою кроквяну систему. Для варіанту схилу, виконаного виносом несучих балок і кроквяної бруса - дуже ефектне рішення. Вимагає ретельності при підгонці елементів.

Відкрита (непідшиті) кроквяна система виглядає відмінно

Крім стандартних трикутних фронтонів двосхилих дахів можна зустріти чимало інших конструкцій: полувальми звичайні і подвійні, голландські даху і їх похідні.

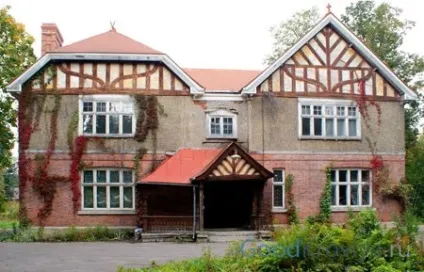

Праве крило будівлі має звичайний фронтон двосхилого даху. Ліве - полувальмовой

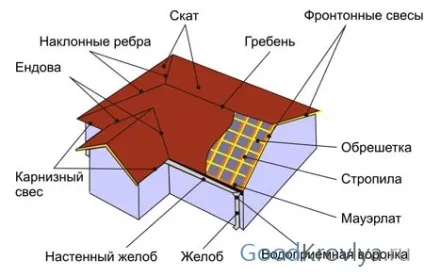

Всі комбіновані дахи мають фронтонні свеси.

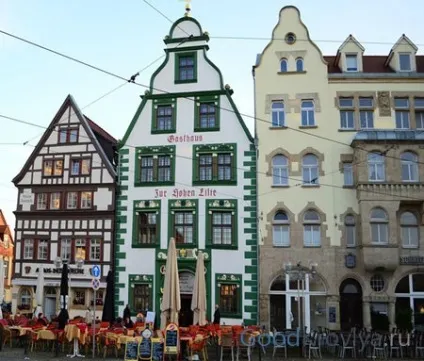

Фронтон старовинного будинку в Ерфурті (в центрі) піднято над рівнем покрівлі. Будівля здається більш високим, ніж є насправді

Підшивка фронтонних звисів - справа в цілому нескладне, проте вимагає певних теслярських навичок і акуратності. При влаштуванні підшивки необхідно передбачити вентиляцію підпокрівельного простору.
