Фотореле для вуличного освітлення схема підключення
Автоматичне освітлення за допомогою фотореле
Щоб повністю автоматизувати включення і відключення освітлення або інших електроприладів, можна в ланцюг їх харчування встановити фотореле для вуличного освітлення. Залежно від настройки воно зможе при настанні темряви включити харчування, а в світлий час відключити його.
Фотореле - Фото 01

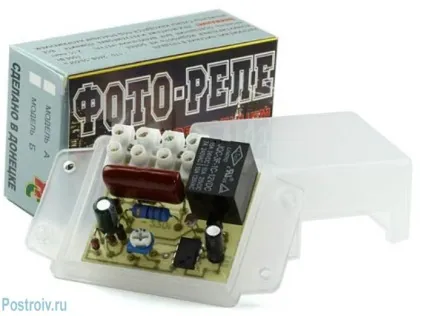

Що являє собою фотореле
Цей прилад являє собою з'єднання датчика, який чутливий до світлових променів з живильним ланцюгом. В результаті при попаданні світла на нього він стає ізолятором, а в темряві стає провідником. Таким чином, виходить включення освітлення в нічний час і відключення його на світанку.
Управління світильниками за допомогою фотореле для вуличного освітлення - Фото 02
Вся схема зібрана в невеликий корпус, від якого виходять три провідника для підключення живлення і управління освітленням. Як правило, вуличне фотореле кріпиться зовні в тому місці, де на нього без перешкоди потрапляють сонячні промені. Для кріплення в комплекті є спеціальний кронштейн.
Фотореле для вуличного освітлення - Фото 03
Для регулювання порога спрацьовування може бути встановлений регулятор, який дозволяє домогтися спрацьовування при різних умовах. Він виноситься на зовнішню сторону корпусу і його в будь-який момент можна відрегулювати. При обертанні його в сторону мінуса апарат буде реагувати тільки з настанням темряви, а якщо виставити максимум в плюсову сторону, то буде реакція вже з початком сутінків.
Регулятор рівня освітленості робочої - Фото 04
В основному виробник радить залишати цей регулятор в середньому положенні. У такому випадку його робота більш стабільна. Діапазон чутливості до світла може бути виставлений в межах від 5 до 50 Люкс. В основному фотореле для вуличного освітлення розраховане на потужність від 1 до 3 кВт. При цьому воно управляє мережею з максимальним навантаженням 10 ампер.
Є варіанти виконання цього пристрою, при яких датчик освітлення виноситься окремо від перемикача і з'єднується за допомогою кабелю. Такі типи в основному використовуються в складних системах, які розміщені в спеціальних щитах, де немає потрапляння сонячного світла.
Також можливе підключення фотореле, через таймер роботи пристрою. Він може бути запрограмований на включення і відключення регулятора в роботу. Це допомагає використовувати його на різних проміжках часу. Наприклад, днем при хорошому освітленні він може взагалі відключатися від мережі таймером. Лише коли наближається час його роботи, подається харчування.
Якщо підключення фотореле йде за описаною схемою, то економиться додаткова енергія і збільшується термін служби системи в цілому. У таймері є пам'ять, яка розрахована на період від одного місяця до одного року. У ній можна врахувати різний період світлового дня і зробити роботу датчика більш коректною.
Так як цього пристрою доводиться працювати в умовах відкритого простору, то воно має захист IP44. Це означає, що в корпус не можуть потрапити предмети більше 1 мм. Також йому не страшні бризки води з усіх боків. Робочим температурним інтервалом є межі від -250 до +400 С.
Принцип дії регулятора
Датчик світла в конструкції фотореле - Фото 05
Вуличне фотореле має в своїй конструкції спеціальний датчик. Він може бути у вигляді фоторезистора, фототранзистор, фотосімістора, Фототиристори або фотодіода. Кожен з них по-різному реагує на опромінення світлом:
- Резисторний тип змінює величину свого опору.
- Транзисторний тип регулює електричний сигнал при опроміненні.
- Сімісторний тип взаємодіє з негативною або позитивною складовою гармоніки і подає сигнал на керуючу схему, яка розміщена в ньому.
- Тиристорний тип працює з постійним струмом і при опроміненні світлом починає взаємодію.
- Доданий тип при опроміненні виробляє імпульс, який прямо пропорційний інтенсивності освітлення.
Способи установки регулятора освітлення

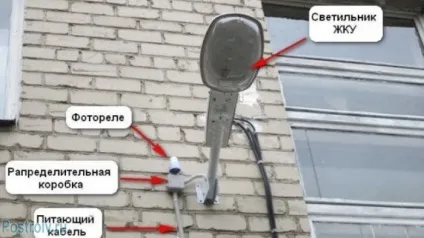

У більшості випадків фотореле для вуличного освітлення встановлюється неподалік від джерела освітлення. Але при цьому слід виключити потрапляння освітлення від лампи на регулятор. Для цього потрібно заздалегідь знайти тінь і встановити його там.
Приклад розташування фотореле під вуличним ліхтарем - Фото 06

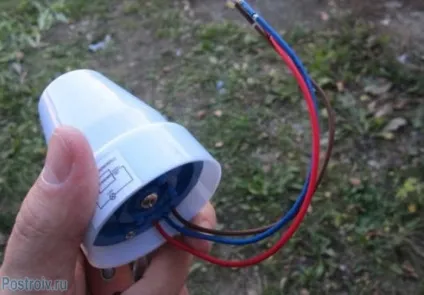

З корпусу регулятора виходить три провідника, які потрібно правильно з'єднати з мережею і лампою:
- Коричневий провідник з'єднується з фазою харчування від мережі.
- Синій провідник призначений для нуля. Також до нього приєднується провідник від лампи.
- Червоний дріт є керуючим і веде безпосередньо від регулятора до лампи.
Схема підключення фотореле - Фото 07
Схема підключення фотореле - Фото 08
Бувають випадки, коли в мережі є окремий провідник «земля», який запобігає випадкову подачу напруги на корпус. В цьому випадку фотореле, схема підключення якого описана вище, підключається також, але цей провідник йде безпосередньо на лампу, минаючи регулятор. Також варто зауважити, що у різних виробників бувають відмінності в кольоровому маркуванню, тому потрібно знати принципову схему підключення:
- Фаза завжди підключається тільки до регулятора.
- Нуль йде до регулятора і на лампу.
- Фаза на лампу йде з регулятора.
Провід фотореле - Фото 09
Поради по підключенню фотореле
Якщо потрібно керувати роботою кількох ламп одночасно, то потрібно знати, як підключити фотореле для великої кількості споживачів. Для цього знадобиться спеціальний контролер, який буде отримувати сигнал від регулятора і відповідно керувати освітленням.
Перед тим як підключити фотореле потрібно впевнитися, що воно підходить по потужносним характеристикам. Якщо немає, то потрібно скористатися допоміжними перемикачами. В іншому випадку датчик може не витримати навантаження і вийти з ладу.
При виборі фотореле для вуличного освітлення варто звернути увагу на спосіб його підключення. Наявність спеціальних клем для зажімкі проводів значно спрощує монтаж. Якщо ж доводиться встановлювати фотореле, схема підключення якого не має клем, то потрібно скористатися розподільчої коробкою. Вона надійно вбереже з'єднують дроти від попадання на них води. Також потрібно подивитися чи є на корпусі намальована схема підключення. Якщо її немає, то такого виробника не варто сильно довіряти.
При установці варто пам'ятати, що мінімальна межа спрацьовування датчика складає 5 лк, а це відбувається коли на вулиці ще досить видно. Тому економія при такій чутливості може бути поставлена під сумнів.
Як вибрати фотореле
Щоб правильно вибрати фотореле, необхідно визначитися з тим, як воно повинно працювати, і які додаткові функції потрібні. Якщо потрібно відключати одну лампочку і час спрацьовування не настільки важливо, то підійде недороге фотореле без можливості регулювання. Воно буде оптимальним рішенням за рахунок ціни і функціональності.
Якщо ж потрібно керувати цілою лінією освітлення, то в цьому випадку знадобиться фотореле з регулятором чутливості. Також знадобиться керуючі силові перемикачі, які будуть отримувати сигнал і виконувати команду для всієї лінії.
Схема підключення фотореле до лінії освітлення - Фото 10
У деяких випадках, може знадобитися варіант з виносним датчиком. Він зручний тим, що можна помістити сам пристрій разом з іншими приладами в щиті. У цьому варіанті немає необхідності в окремому кріпленні для приладу, що робить його більш зручним для користувачів.
Сфера застосування керуючого датчика
У більшості випадків, підключення фотореле потрібно для управління зовнішнім освітленням. Але також можна його використовувати для інших цілей. Це може бути управління системою вентиляції, поливу рослин і іншими пристроями.
Переваги використання регулятора і виробники
Якщо в ланцюг подачі живлення на освітлення встановити вуличне фотореле, то воно зможе заощадити велику кількість електроенергії. Це відбудеться за рахунок відключення лампи в світлий час доби. Також можуть бути варіанти поєднання цього елемента з датчиком руху. В цьому випадку освітлення буде працювати лише в тих випадках, коли це необхідно.
Вуличне освітлення ділянки - Фото 11
Основними виробниками фотореле є фірми EKF, TDM, ИЕК і інші. Крім того, вони поставляють і інше допоміжне обладнання для монтажу та експлуатації регуляторів.
При використанні фотореле для вуличного освітлення повністю контролюється період світіння ламп. Вони працюють лише в тих тимчасових діапазонах, коли необхідно освітлення. За рахунок комбінованого паралельного з'єднання, можна керувати цілою системою ламп. Така автоматизація суттєво спрощує експлуатацію і збільшує ресурс всієї системи.
В результаті використання автоматики економиться значна кількість електроенергії. Також відпадає необхідність залучення постійного людського втручання для управління освітленням.
Фотореле на вуличному ліхтарі - Фото 12
Для установки фотореле, схема підключення завжди нанесена на корпусі. Також на ньому є спеціальний регулятор, який виставляє чутливість приладу до світла. Залежно від його положення можна виставити потрібну кордон спрацьовування.
