Фаркоп на «Пріор» установка тсу і його підключення

Автомобіль - це колісне транспортний засіб, призначений не тільки для перевезення пасажирів, а й для переміщення вантажів. Для цього в його конструкції є спеціальне відділення, зване багажником. Але не завжди обсягу цього відсіку буває досить, щоб вмістити весь необхідний вантаж. Авто марки «Пріора» в цьому відношенні нічим не відрізняється від інших машин. Щоб мати можливість використовувати причіп, його необхідно надійно прикріпити до автомобіля.

Встановивши фаркоп на Пріору, можна не тільки перевозити різні вантажі або трейлер, а й надавати допомогу по буксируванню інших автомобілів.

Що собою являє пристрій

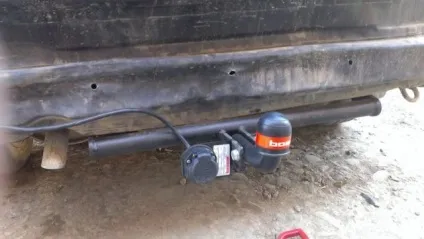

Фаркоп - це тягово-зчіпний пристрій (ТСУ), яке встановлюється ззаду на підрамник автомобіля і служить для зчеплення з причепом або буксирним тросом. Він складається з наступних елементів:

• балки;
• двох кронштейнів кріплення;
• L-образної труби з кулею на кінці, що грає роль шарніра, навколо якого обертається зчіпний механізм;
• підрозетники для установки роз'єму підключення вилки причепа.

Необхідно відзначити, що для всіх видів кузовів Лади Пріора подібний принцип однаковий

Ззаду автомобіля видно лише шматок труби з кулею, на який і надягає дишло причепа. Таке нехитре оснащення для автомобіля можна зробити своїми руками або купити вже готове. Для авто «Лада Пріора» найчастіше використовують покупні зчіпні пристрої наступних марок:

• Bosal виробництва ТОВ «Боза-Автофлекс»;
• 2170C від компанії «Трейлер»;
• VAZ-05, виробництва компанії «Лідер плюс», особливо популярний у власників авто Пріора універсал.

До підрамника машини ТСУ кріпиться болтами або звареним з'єднанням.

Як встановити фаркоп на Пріору

Він повинен встановлюватися таким чином, щоб гак з кулею знаходився строго посередині заднього бампера.

Установка фаркопа на Пріору здійснюється після перевірки надійності кріплення

Це необхідно для безпечного транспортування причепа, який не повинен зміщуватися щодо осі автомобіля. Отже, потрібно визначити місце для його установки на підрамнику. При цьому може трапитися, що для навішування кріпильного кронштейна знадобиться робити тюнінг вихлопної труби.

Читайте також: Багажник на дах Уаз Патріот

Для установки ТСУ знадобиться наступний інструмент та пристосування:

• електродриль або зварювальний апарат, якщо ви купили або спорудили зчіпний пристрій зі звареним з'єднанням;
• комплект викруток і ключів;
• підсилюють пластини;
• антикорозійне покриття, наприклад, паста «Антикор».

Якщо ви є власником «Пріори» з кузовом універсал, варто заглянути під авто, і подивитися, чи не підійдуть для установки ТСУ вже наявні в підрамнику отвори. Щоб встановити фаркоп на Пріору седан або хетчбек, такі отвори годі й шукати, і в будь-якому випадку, буде потрібно або зварювання, або свердління отворів в потрібному місці.

Порядок установки фаркопа на «Ладу Пріора» наступний:

• Зняти задній бампер автомобіля. Навіть якщо він і не буде сильно заважати, працювати без бампера вийде простіше і швидше.

Закріплюється фаркоп за рахунок підсилює пластини за допомогою болта і гайки

• Намітити місця для установки кронштейнів та свердління отворів.
• Просвердлити отвори діаметром 13 мм, і приварити в цьому місці підсилюють пластини.
• Обробити отвори антикорозійного пастою, щоб уникнути появи вогнища корозії в місці свердління.
• Встановити правий і лівий кронштейни, і прикріпити до них балку з кулею. При затягуванні болтів на кронштейнах застосовуйте надмірну силу, щоб не повело лонжерон.
• Після підключення фаркопа до бортової мережі автомобіля, встановити на місце задній бампер.

Поставити фаркоп на Пріору кожен автовласник може самостійно, не звертаючись до сервісного центру, але при цьому йому доведеться зареєструвати в ГИБДД зміни в конструкції автомобіля. Цього можна не робити, якщо:

• виробником авто передбачена можливість установки ТСУ;
• встановлений фаркоп має сертифікат;
• установка була проведена в сертифікованому сервісному центрі.

Отвори для установки ТСУ є лише в універсалах «Пріора», а значить, власники седанів і хетчбеків можуть сміливо братися за монтаж пристрою своїми руками, оскільки реєстрація його в ГИБДД їм необхідна в будь-якому випадку.

У деяких випадках прокладання проводів передбачає демонтаж заднього бампера

Підключення фаркопа на авто «Лада Пріора»

Читайте також: Багажник на дах Тойота Камрі

Установка фаркопа на Пріору не обмежується одним лише монтажем механічної частини пристрою. Його необхідно підключити до електромережі машини, закріпивши на підрозетник роз'єм для підключення світлових приладів причепа або трейлера. Для цього в комплекті ТСУ серійного виробництва є дроти різного кольору і розетка відповідної конструкції, з кришкою.

Щоб підключити фаркоп на будь-якої моделі «Лада Пріора», необхідно:

1. Демонтувати планку в кутку багажника і частина його декоративної обшивки. Саме там проходять дроти на задні сигнальні вогні і ліхтарі автомобіля.
2. У джгуті проводів, що йдуть до задньої фарі, потрібно відшукати проводки сигналів повороту, габаритних вогнів, стоп-сигналу і дроти заземлення.
3. Приєднати до потрібних проводам відводи на розетку фаркопа. Для цього слід зачистити відповідні кабелі і припаяти до них відводи. Після цього потрібно обов'язково ізолювати місця підключення.
4. Провести підключений джгут провідників під бампером, вивівши кінці до розетки ТСУ.
5. Підключити розетку, припаявши проводки, відповідно до доданої схемою. Закріпити роз'єм на підрозетники.
6. Встановити на місце обшивку і планку в багажнику, а також бампер автомобіля.

Всі розетки для фаркопа мають однаково пронумеровані контакти і відповідного кольору дроти для їх підключення, а саме:

• рожевого кольору провідників відповідають контакти 5 і 7 на роз'ємі, що йдуть на габаритні вогні причіпної техніки;
• зелений і синій проводки - це, відповідно, лівий і правий сигнали повороту на автомобілях «Лада Пріора», і вони підключаються до 1 і 4 контактам розетки фаркопа;
• стоп-сигналу відповідає шостий контакт роз'єму і червоний або помаранчевий колір проводу;
• чорний проводок - це маса, або мінусова клема АКБ, а припаювати його потрібно до 3 контакту;
• останній контакт розетки № 2, підключається до дроту від +12 Вольт.

Приєднавши причіп, і підключивши його вилку до гнізда на ТСУ, потрібно перевірити роботу сигнальних вогнів. Провівши підключення фаркопа, можна вважати роботу по його установці закінченою.
