Фари і світлові прилади газель газ 2705

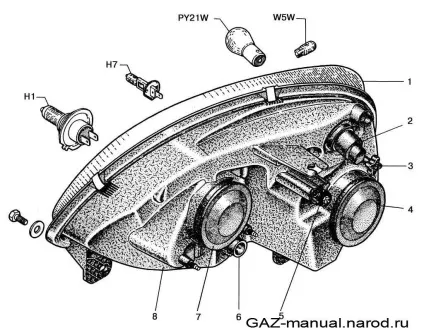

Малюнок 9.35. Фара: 1 - розсіювач; 2 - патрон лампи покажчика повороту; 3 - ручка регулювання в горизонтальній площині; 4 - кришка лампи ближнього світла; 5 - гніздо для регулювання у вертикальній площині; 6 - роз'єм проводів; 7 - кришка лампи дальнього світла; 8 - корпус фари; Н1 - лампа дальнього світла; Н7 - лампа ближнього світла; РУ21W - лампа покажчика поворотів; W5W - лампа габаритного світла

Первісне положення фар встановлюється ручками 3 і 5 (рисунок 9.35). Для регулювання фар в залежності від завантаження автомобіля в фарах встановлені електронно-механічні коректори, що дозволяють водієві змінювати кут нахилу пучка ближнього і дальнього світла. Зміна нахилу світлового пучка здійснюється маховичком 1 (див. Рисунок 3.2) спеціального електронного блоку на панелі приладів.

При ненавантаженому автомобілі цифра «0» на ручці управління повинна бути поєднана з міткою «-» на корпусі блоку управління.

При повністю завантаженому автомобілі з міткою «-» необхідно поєднати:

- відрегулювати світлові пучки ручкою 3 (див. рисунок 9.35) і хрестоподібної викруткою через гніздо 5 по черзі для кожної фари.

У відрегульованих фар горизонтальну ділянку світлотіньової межі повинен поєднатися з лінією X - X (малюнок 9.36), похилі ділянки світлотіньової межі повинні відповідати мал. 9.36А (з маркуванням на розсійнику «АL») і малюнок 9.36 В (з маркуванням на розсійнику «ОСВАР»), а точки перетину горизонтального і початку похилих ділянок світлотіньової межі - з лініями G - G і D - D.

В процесі експлуатації необхідно стежити за справністю ламп. Лампи з потемнілими колбами необхідно замінювати.

Для заміни ламп ближнього і дальнього світла і габариту необхідно зняти кришки 4 і 7 - див. Малюнок 9.35 (на частини фар ці кришки можуть бути об'єднані в одну. Для її зняття, повернути пружинний тримач).

Для заміни ламп покажчиків повороту повернути патрон 2 лампи.

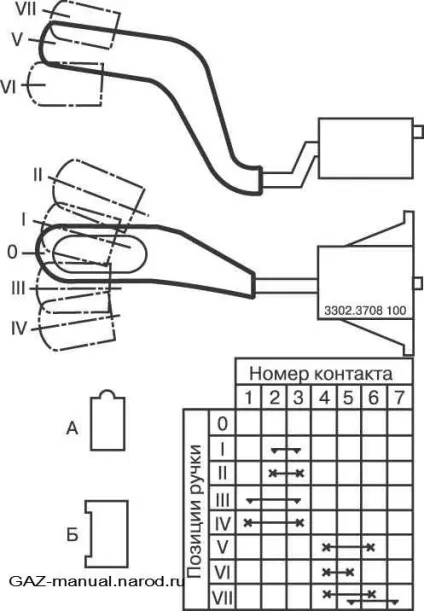

Малюнок 9.37. Схема з'єднання контактів перемикача покажчиків повороту і світла в різних положеннях рукоятки: 0 - все вимкнено, I і III - включені покажчики повороту (без фіксацій рукоятки), II і IV - покажчики повороту (з фіксацією рукоятки), V - ввімкнено ближнє світло фар, VI - включений дальнє світло фар, VII - включена сигналізація дальнім світлом фар (без фіксації); А та Б - розташування штекерів в соедінітельниx колодках

Порушення чіткості включення і відсутність світла в покажчиках повороту може відбуватися в результаті підгоряння контактів перемикача, а також внаслідок несправностей ламп і їх патронів. Для усунення несправностей попередньо переконайтеся в справному стані ламп і їх патронів. Зміну ламп виробляти тільки при вимкненому перемикачі покажчиків повороту і вимкненому вимикачі аварійної сигналізації. Перевіряйте правильність роботи перемикачів 3302.3709100 і 1102.3769 c допомогою контрольної лампи за схемами з'єднань, відповідно показаним на малюнок 9.37 і 9.38.
