Фанова труба вимоги, монтаж і ремонт

При будівництві приватного будинку потрібно враховувати безліч нюансів, про які ви б ніколи не задумалися, якби вирішили оселитися в міській квартирі. У великих, багатоквартирних будинках проектування інженерних мереж лягає на плечі будівельних компаній і вам зовсім не обов'язково знати, як все це працює. Однак як тільки ви зважитеся вибратися з міської суєти і зайнятися будівництвом власного будинку, перед вами спливе безліч проблем, пов'язаних, в першу чергу, з облаштуванням систем вентиляції, каналізації та водопостачання. У функціонуванні останніх двох систем велику роль відіграє фанова труба. Сьогоднішня наша розмова буде саме про неї.

застосування

Фанова труба або фановий стояк - це труба, що з'єднує каналізаційний стояк з атмосферою. Вона виходить на дах будівлі і служить для вирівнювання тиску в системі каналізації.

Коли в каналізацію спускається великий обсяг води, всередині системи відбувається розрядження і без припливу повітря, який забезпечує фанова труба, смердючий запах буде проникати прямо в приміщення будинку. Захистом він неприємних запахів служить гідрозатвор, який утворюється в вигині каналізаційної труби. Фанова труба регулює нормальну роботу гідрозатвори, який може «зірватися» під давленіем.Такім чином, фанова труба є невід'ємним елементом систем вентиляції та каналізації житлового будинку.

Чи завжди необхідний фановий стояк?

Якщо нам все ж не вдалося переконати вас в необхідності установки фанів стояка, ви можете обійтися і без нього, але для цього доведеться дотримати дві важливі умови. По-перше, будинок повинен бути не вище двох поверхів, а по-друге, в будинку не повинно бути більше одного унітазу і однієї раковини. Однак якщо ці вимоги вас цілком задовольняють, це не означає, що можна сміливо починати проектувати систему каналізації без фанової труби, не піклуючись про виникнення неприємних запахів. Потрібно врахувати ще кілька важливих чинників.

Отже, фанова труба необхідна, якщо:

каналізаційна труба менше 0,5 см в діаметрі;
ви використовуєте автономну каналізаційну систему;
в будинку, або на його території є штучна водойма або інший пристрій, обслуговування якого передбачає періодичне зливання в каналізацію великих обсягів води, наприклад, басейн.

Вимоги до монтажу

Монтаж фанових труб повинен здійснюватися з урахуванням двох головних вимог:

діаметри фанової труби і каналізаційного стояка повинні збігатися з точністю до міліметра;

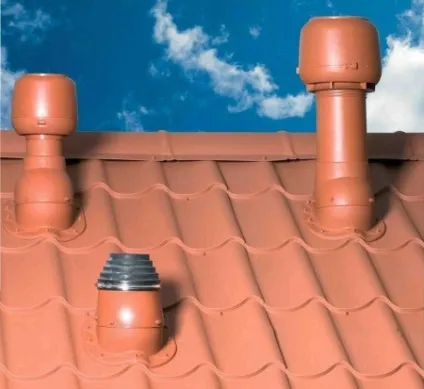

місце, куди буде виходити фанова труба має бути ретельно продумано. Зазвичай вентиляційні труби виводяться на дах; при цьому важливо врахувати напрямок потоків повітря, щоб каналізаційні випари зникали в протилежному напрямку від балконів, вікон і житлових будинків.

Використання фанових клапанів

Вам напевно доводилося чути про те, що вміст каналізаційних труб може проникнути в квартиру через унітаз. Зазвичай це відбувається в тих випадках, якщо при проектуванні системи каналізації були допущені серйозні помилки, наприклад, невірно витриманий кут нахилу труби. Причиною може стати і сильний засмічення, викликаний попаданням в каналізацію крупного сміття, мишей чи пацюків. Якщо ви не хочете одного разу стати свідком того, як ваш унітаз виприскує фекальні маси, слід подбати про це заздалегідь, ще на етапі установки фанової труби.

Зворотний фановий клапан придуманий спеціально для того, щоб не допустити повернення каналізаційних стоків до сантехнічних пристроїв. Зазвичай він встановлюється зовні або всередині фанів стояка. Він діє таким чином: коли ви спускає воду, кришка клапана відкривається і пропускає її і все, що вона забирає, а потім, під тиском сталевої пружини, щільно закривається.

При установці такого клапана необхідно врахувати той момент, що його кришка повинна відкриватися проти руху води. Тільки в цьому випадку вона буде надійно блокувати каналізаційні потоки, що рухаються в протилежному напрямку.

Принципи проектування фанової вентиляції

Спроектувати фанову вентиляцію можна самостійно. Для цього необхідно володіти хоча б мінімальними знаннями в області інженерних систем і вивчити вимоги СНиП.

В узагальненому вигляді принципи проектування системи фанових труб виглядають наступним чином:

ухил горизонтальних труб у напрямку руху каналізаційних газів повинен бути не менше двох сотих відсотка;
один фановий стояк можна використовувати для того, щоб об'єднати кілька каналізаційних;
змінювати напрямок фанових труб можна тільки в тому випадку, якщо зміна проводиться вище того місця, де знаходиться останнє підведене до стояка обладнання;
для з'єднання декількох труб використовуйте фановий трійник; кріпити його слід під 135 або 45-градусним кутом в бік руху газів;
змінювати напрямок фанової вентиляції можна тільки за допомогою фанів відведення і під 135-градусним кутом.
необхідно враховувати відстань від фанової труби до балконів і вікон: в горизонтальній площині воно повинно складати мінімум 4 метри;
фанова труба повинна виводитися окремо від вентиляції і димоходу;
нижня частина фанової труби повинна знаходитися в більш теплому приміщенні, а верхня - в більш прохолодному; в цьому випадку тяга буде сильніше.
