Електромонтажні вироби та матеріали.
Металорукав - це гнучкий трубопровід, виготовлений із сталевого оцинкованого стрічки і призначений для захисту від механічних пошкоджень проводів і кабелів. Як правило, він використовується при прокладанні проводки усередині порожніх стін і стель. Приєднаний до захисного заземлення металлорукав забезпечує дієвий захист від зовнішніх електромагнітних випромінювань.
Для якісного проведення електромонтажних робіт в будинку слід дотримуватися безлічі операцій із застосуванням різних виробів і матеріалів. Сьогодні ринок надає широкий асортимент виробів на всі випадки життя. Сюди входять дроти різного типу і перетину, кріпильні вироби, коробки різного призначення, металеві та пластикові рукава і багато іншого. У цьому розділі наводяться відомості про товари і матеріалах загального призначення, широко застосовуються під час монтажу побутової електропроводки. Звичайно, без багато чого можна обійтися, якщо це не відбивається на якості і надійності змонтованої електричної системи.
Гофровані труби ПВХ призначені для захисту струмоведучих елементів, різних електротехнічних пристроїв, що працюють при напрузі до 1000 В постійного і змінного тюка, частотою 50 1Ц. Вони також широко використовуються для захисту проводів, укладених під цементним стягуванням підлоги.
Металорукав в ПВХ-ізоляції оберігає, проводи та кабелі від механічних пошкоджень і забезпечує захист від ураження електричним струмом. Крім того, ПВХ-обопочка надає метаморукаву водонепроникність і стійкість до шкідливого впливу навколишнього середовища при температурах від -40 до + 50 ° С.
Для монтажу прихованої проводки під стяжку або штукатурку можуть використовуватися гладкі пластикові труби. Такий спосіб, незважаючи на додаткові витрати, має свої переваги. Труба забезпечує проводу додатковий захист і дозволяє легко замінити пошкоджену ділянку проводки.

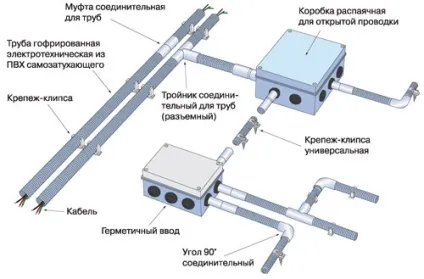

Гофровані труби можна використовувати спільно з пластиковими фітингами, що дозволяє створити ефективно захищену від загоряння електричну систему. Така технологія цілком підійде для проводки в дерев'яному будинку. Деяке подорожчання при цьому цілком компенсується значним підвищенням безпеки і легкої сменяемостью пошкоджених ділянок проводки.

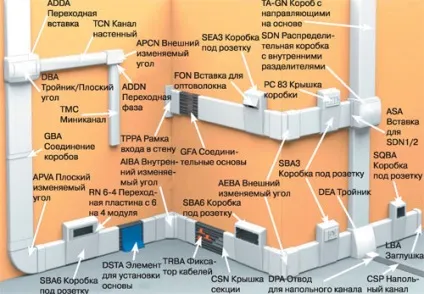

Кабель-канали з ПВХ застосовуються для захисту зовнішньої проводки від механічних пошкоджень. Ці вироби надають проводці естетичний вигляд. Їх матеріал пожежобезпечний і абсолютно екологічний. Кабель-канали можуть бути різного перерізу і забарвлення і комплектуватися різноманітними аксесуарами, що дозволяють створити єдину функціональну систему електричного живлення в приміщенні.
Для кріплення кабелів і проводів до дерев'яних будівельних конструкцій часто використовуються поліпропіленові скоби, які закріплюються на поверхні за допомогою цвяхів. Форма кріпильної скоби (квадратна або кругла) вибирається в залежності від виду кабелю (плоский або круглий). Розмір скоби підбирається відповідно до розмірів дроти.
Стягнуті хомути використовуються для скріплення декількох проводів в окремі пучки. Широка колірна гамма хомутів дозволяє застосовувати їх для маркування проводів, що виконують різні функції.
Дюбель-хомути призначені для кріплення проводів до бетонних або цегляних стін.
Розподільні коробки призначені для розгалуження проводів при прихованій або відкритій електропроводці в приміщеннях різного призначення. У розподільній коробці Ви також можете елементи захисту від перенапруги або клеммники для з'єднання нульових і захисних проводів.
Залежно від місця установки розподільні коробки можуть мати різну форму і бути як металевими, так і пластиковими. При установці на вулиці слід використовувати розподільні коробки у вологозахищеному виконанні.
Клемники різної конструкції призначені для з'єднання як нульових, так і фазних проводів. Завдяки гвинтовим затискачів вони дозволяють виконати швидкий і надійний монтаж.
Металеві розподільні коробки встановлюються, як правило, в технічних приміщеннях з підвищеною пожежонебезпекою і вологістю. Установчі коробки застосовуються для кріплення електроустановочних виробів в дерев'яних, цегельних і бетонних стінах, а також в обшивці з дерева або гіпсокартону.
Гільзи з'єднувальні різного діаметру використовуються для з'єднання проводів і кабелів з мідними і алюмінієвими жилами за допомогою опресування спеціальними прес-кліщами. Мідні гільзи застосовуються для опресовування мідних провідників, алюмінієві - для опресовування алюмінієвих провідників.
Для створення захищеного з'єднання методом опресування використовуються гільзи з ізолюючим покриттям.
Наконечники кабельні застосовуються для окінцювання проводів та кабелів різних перетинів для гвинтових з'єднань. Залежно від типу проводів ці вироби можуть бути мідними, алюмінієвими або алюмінієво-мідними.
Вилкові наконечники, як правило, використовуються для з'єднань, що вимагають швидкого розбирання. Наконечники-гільзи призначені для окінцювання багатодротяних гнучких проводів, призначених для підключення до контактних гвинтовим затискачів електроустаткування. Вони можуть бути розраховані як на один, так і на два дроти.
Кабельні наконечники і Накінечники призначені для окінцювання жил кабелів і проводів з метою забезпечення електричного контакту з токопріемние елементами за допомогою болтових і гвинтових затискачів.
Наконечники на дроті закріплюються методом опресування або пайки. Такі наконечники рекомендується використовувати в розподільних щитах для з'єднання провідників PEN і N з головною заземлення корпусу або при монтажі системи вирівнювання потенціалів.
Наконечники виготовляються з алюмінію (для алюмінієвих проводів) або чекай (для мідних проводів). У будь-якому випадку повинна бути забезпечена однорідність по виду металу в місцях з'єднання для запобігання утворення гальванічної пари і, як наслідок, руйнування з'єднання. Луджені мідні наконечники марки TII допускається застосовувати для опресовування алюмінієвих жил.
Для проводів, що приєднуються до заземлювальної шини, використовуються потужні наконечники, призначені для болтового з'єднання. Наконечники з ізолюючим покриттям з'єднуються з проводом способом опресування і забезпечують естетичне і акуратне з'єднання.
Наконечники з гвинтовими зажимами дозволяють виконати з'єднання з проводом без використання спеціальних інструментів. Такі наконечники використовуються для окінцювання гнучких проводів з багатодротовими жилами за допомогою спеціальних кліщів. Кінці проводів, оброблені таким чином, дозволяють забезпечити надійний контакт в гвинтових затисках приєднуються пристроїв.
Плівки трубки - це вироби з поліолефіну, головним властивістю яких є здатність зменшувати свій діаметр (сідати) під впливом високої температури (від 70 до 120 ° С) в кілька разів. При усадки трубка щільно охоплює предмет і забезпечує тим самим механічну або електричну захист.
Рівномірний прогрів термоусадочної трубки здійснюють за допомогою технічного фена, газового пальника або звичайною запальнички. Процес проходить досить швидко, що дозволяє використовувати термоусадочну трубку замість ізоляційної стрічки.
Кольорові термоусадочні трубки дозволяють забезпечити електричну захист з'єднання і в той же час позначити функціональну особливість дроти (наприклад, виділити фазні дроти).
Ковпачки ЗІЗ дозволяють швидко і якісно виконати з'єднання двох або декількох проводів, а також забезпечити їх надійну ізоляцію. При накручування ковпачка на з'єднані провідники пружина, розташована всередині, щільно обжимають оголені жили, створюючи між ними надійний контакт з малим перехідним опором.
Клемники «Wago» - це пружинні з'єднувачі, що дозволяють надійно і швидко з'єднувати мідні або алюмінієві провідники в будь-якій комбінації без використання інструментів.
Важільні клеммники розраховані на струм до 32 А і гарантують надійність контактів, що виключає коротке замикання і неприпустимий нагрів в зоні з'єднання.
Клемники широко застосовуються при монтажі побутової електропроводки. Вони забезпечують надійний електричний контакт, хорошу ізоляцію з'єднання і акуратний компактний електромонтаж провідників в розподільних коробках.
