Електромагнітний замок експлуатація та монтаж

У місцях з великою прохідністю електромеханічні замки встановлювати не вигідно: через велику кількість деталей, складності механізму він швидко виходить з ладу. Вигідніше встановити електромагнітний замок - комплект, який працює як звичайний замок, так і від магнітного впливу. Відрізняється від механічних пристроїв швидкої установкою, легкістю експлуатації і надійністю. Його можна зібрати своїми руками.

Пристрій електромагнітного механізму

Магнітні замки використовуються всюди: найпростіші в шафах, сумочках. Більш складні пристрої - для захисту приміщень, куди обмежений доступ. Такі електромагнітні замки працюють від електрики.

Найчастіше такі пристрої встановлюють на вхідні двері під'їзду. У комплект входить:

• Електромагніт.
• Металева пластина.
• Контролер.

При подачі струму утворюється магнітне поле, яке притягує пластину, двері знаходиться в закритому стані, відкрити її без ключа неможливо. Відімкнути вхідні двері, можна натиснувши на кнопку, або за допомогою ключа: дія струму на короткий проміжок часу призупиняється, і полотно легко відкрити.

Завдяки легкості пристрою механізму електромагнітний замок прослужить довгі роки. Його легко встановити, легко користуватися. Можна керувати дистанційно (домофон). Замки для вхідних дверей можна зібрати своїми руками.

Види електромагнітних замків

Електромагнітні замки бувають:

• Утримують - пристрій з корпусу, сердечника з обмоткою, відповідної пластини.

Комплект включає: Сердечник - набір пластин ( «Ш» форми), або цілісний блок. Замки з цільним сердечником більш компактні, бо не мають корпусу. Вироби з корпусом швидко розмагнічуються, замок з цільним сердечником - мають залишкову намагніченість, тому використовуються в рідкісних випадках.

Обмотка проводиться з дроту (мідної). Від кількість витків залежить потужність пристрою.

Корпус складається з матеріалу, який не магнітиться (алюміній, нержавіюча сталь).

Що стосується відповідної пластини (якір), вона має отвори для фіксації, і пружину, яка розводить елементи після відключення живлення.

Зовні корпус і важливі деталі замка покривають нікелем, щоб захистити від виникнення корозії.

Для того, щоб правильно розмістити пристрій при монтажі, в комплект входять куточок, металовироби, прокладки, шаблон.

Утримує електромагнітний замок на двері буває: накладні і врізні.

При установці магніт розміщується на дверній коробці, щоб було легше проводити проводку в контролер.

При виборі потужності зусилля механізму потрібно виходити з ваги дверного полотна: чим воно важче, тим потужніше потрібен замок. Найлегші моделі призначені для скляного полотна. Потужні починаються від зусилля в 500 кг, без спеціального ключа не відкрити.

Їх можна встановити і на двері з бронюванням. Занадто потужний замок немає сенсу встановлювати - йому потрібно багато енергії, він дорожче.

• Зсувні - найчастіше це виразний комплект, який крім магнітної сили використовує механіку: при електричному імпульсі сердечник притягує якір з виступами. Вони поміщаються в пази на відповідної частини замку. При відключенні харчування якір відходить за допомогою пружини.

При установці особливо точно потрібно розміщувати обидві частини. При перекосі навіть в пару міліметрів буде збій роботи.

Зсувні замки мають високу ступінь безпеки, тому як знаходяться в середині коробки. Через це до нього нелегко дістатися. Управляється контролером.

Електромагнітні пристрої не працюють самостійно, а є деталлю системи контролю та управління доступом. До них в комплект може додаватися:

• Внутрішня відмикає кнопка.

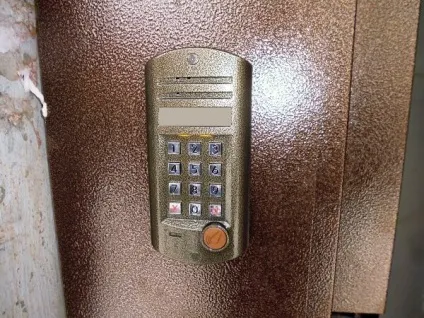

• Панель введення коду.
• Зчитувач магнітного ключа.

Можливе підключення домофона через контролер.

Установка магнітного замка

Щоб встановити електромагнітний замок необхідний такий комплект інструментів:

Поетапний алгоритм установки своїми руками:

• Перший етап: визначити місце розташування. Замок можна розмістити горизонтально або вертикально. Відзначити маркером, де буде знаходитися електромагніт і в точності визначити розташування відповідної металевої пластини.
• Другий етап: зробити отвори під бічні штифти (діаметр вказано в керівництві по монтажу замка). Для початку прикріпити металеву пластину на них, а потім встановити центральний болт.
• Третій етап: Установка електромагніту своїми руками. Для початку прикріпити пластину для монтажу (за допомогою ключа шестигранником), вивести дроти.
• Перевірити роботу: відкрити, закрити. При необхідності встановити доводчики двері.

Навіщо в електромагнітному замку контролер

Електромагнітний замок крім сердечника, обмотки, корпуси, панелі має контролер управління.

Відомо, що під час роботи обмотка під напругою утворює магнітне поле, яке притягує пластину - двері зачиняються.

Контролер - частина механізму, яка відповідає за подачу струму. З його допомогою проводиться управління полотном. Іноді в контролер вмонтований датчик, де встановлюється час спрацьовування механізму.

Щоб відкрити замок зовні необхідний ключ, карта. Контролер запам'ятовує код пристрою. Варіантів коду настільки багато що підібрати неможливо.

Контролер по суті це електронна мікросхема. Він знаходиться недалеко від дверей, в спеціальному блоці. До нього так само підключена кнопка для виходу.

Переваги і недоліки

В роботі електромагнітного замка можна виділити такі плюси:

Великим мінусом роботи електромеханічного замка є повна залежність від подачі електроенергії. Якщо по якійсь причині пропаде світло, то двері буде легко відкрити. Особливо небезпечно якщо двері вхідні.

Але на щастя цю проблему можна усунути шляхом установки додаткового блоку-акумулятора харчування. Якщо електрика відключається, контролер перемикається на резервне живлення. При серйозних аваріях система може не працювати.

Ще рішення - додатковий механічний замок. Він надійний, і навіть якщо з часом зламається, його легко відремонтувати своїми руками.

Що потрібно врахувати при складанні електромагнітного замка своїми руками

Щоб зібрати електромеханічний замок своїми руками необхідно знати деталі його пристрою. Мова йде про електромеханічному навісному замку для вхідних дверей. Робота механізму залежить від двох деталей: магніт і геркон.

Геркон (або герметичний контакт) - пристрій, який змінює стан електричного кола під впливом магнітного поля.

Приклад установки електромагнітного замка

У комплект одного замку входить один магніт і чотири геркона. Один з герконом має замкнутий контакт. Геркон із замкнутим контактом, на який не поширюється дія магніту, але поширюється дія струму. Якщо спробувати відкрити механізм за допомогою магніту, то двері не відчиняться завдяки цьому одному геркона.

Це головні моменти, які необхідно врахувати при складанні замку своїми руками.
