Малогабаритний електроіскровий верстат

Проста електроїськровая установка (рис. 1) дозволяє легко і швидко обробляти невеликі деталі з електропровідних матеріалів будь-якої твердості. З її допомогою можна отримувати наскрізні отвори будь-якої форми, витягати зламався різьбовій інструмент, прорізати тонкі щілини, гравірувати, заточувати інструмент і багато інших Сутність процесу електроіскровий обробки полягає в руйнуванні матеріалу заготовки під дією імпульсного електричного розряду. Завдяки малій площі робочої поверхні інструменту в місці розряду виділяється велика кількість тепла, яке розплавляє речовина оброблюваної деталі. Процес обробки найбільш ефективно йде в рідини (наприклад, в гасі), що омиває місце контакту вібруючого інструменту і деталі і забирає з собою продукти ерозії. Інструментом служать латунні стрижні (електроди), що повторюють форму передбачуваного отвори.

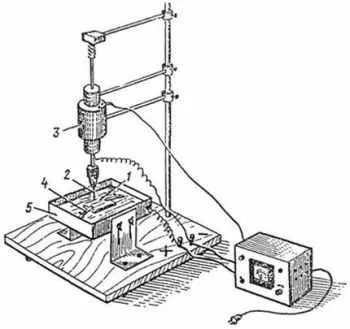

Мал. 1. Малогабаритная електроїськровая установка:
1 - оброблювана деталь; 2 - інструмент; 3 - електромагнітний вібратор; 4 - затискний пристрій; 5 - ванночка.

Принципова електрична схема установки зображена на рис. 2. Працює установка в такий спосіб. Розрядний конденсатор С1 з'єднаний своїм плюсовим висновком з оброблюваної деталлю 1. Мінус його підключений до інструменту 2. Електромагнітний вібратор 3 повідомляє інструменту безперервні коливання. Цим забезпечується постійне іскріння в місці контакту і запобігає можливість зварювання інструменту з деталлю. Оброблювана деталь 1 закріплена в затискному пристрої 4, яке має надійний електричний контакт з ванною 5.

Силовий трансформатор зібраний на сердечнику Ш32 зі звичайної трансформаторної сталі. Товщина набору 40 мм. Первинна обмотка містить 1100 витків дроту ПЕВ 0,41 з відведенням від 650-го витка. Вторинна обмотка має 200 витків дроту ПЕВ-2 діаметром 1,25 мм. Між первинною та вторинною обмотками поміщена екрануюча обмотка III. що складається з одного шару, намотаного проводом ПЕВ 0,18. Ємність розрядного конденсатора 400 мкФ (два конденсатора типу КЕ-2 200 х 50 В). Реостат R1 розрахований на струм 3-5 А. Цей реостат намотаний ніхромовим проводом діаметром 0,5-0,6 мм на опору-тивления ВС-2.

Мал. 2. Принципова електрична схема електроіскровий установки.

Діоди Д1-Д4 типу Д304, можна використовувати і інші типи діодів. На виході випрямляча напруга порядку 24-30 В. Можна використовувати джерела живлення і з більш низькою напругою, але з великим струмом, щоб потужність, споживана ланцюгом заряду, була не менше 50-60 Вт.

При роботі установки відбувається безперервне іскріння. Для зменшення перешкод, створюваних установкою, в ланцюг її харчування необхідно включити найпростіший фільтр радіоперешкод. Схеми таких фільтрів можна знайти в розділі "Електроніка та радіотехніка".
