Електрогенератор своїми руками - відео огляд готових генераторів і рекомендації як зробити в
На жаль, вітчизняні електропостачальної організації не тримають свого слова. Їх контракти, підписані з споживачами, нічого не варті. Подача електроенергії за межами великих міст непостійна, якість що подається струму низьке (мається на увазі напруга), тому жителі невеликих міст і селищ в запасі завжди мають свічки, гасові лампи, а самі просунуті встановлюють бензинові генератори струму. У цій статті буде запропонований інший варіант, який буде позначений питанням, як зробити електрогенератор своїми руками? Давайте розглянемо один варіант цього приладу.

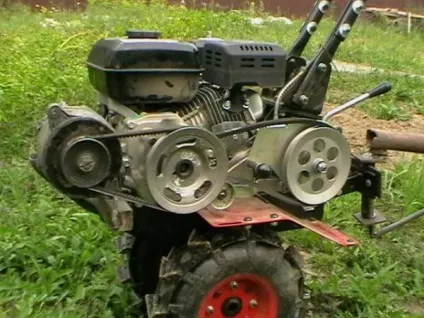

Електричний генератор з мотоблока
Жителі заміських селищ давно користуються мотоблоками. Адже це на сьогоднішній день, якщо так можна висловитися, самий надійний помічник, без якого роботи в городі або саду не проводяться. Правда, як і всі цього типу інструменти, мотоблок виходить з ладу. Відновити його можна, але як показує практика, краще купити новий.
Власники інструменту розпрощатися з ним не поспішають, тому у кожного господаря заміського будинку в коморі знайдеться один старий екземпляр. Його-то і можна буде використовувати в конструкції електрогенератора напругою 220/380 вольт. Він буде створювати крутний момент генератору струму, в якості якого можна пристосувати звичайний асинхронний двигун. При цьому необхідний буде потужний електродвигун (незгірш від 15 кВт, з частотою обертів вала 800-1600 об / хв). Чому така велика потужність електродвигуна?
Робити саморобний генератор для парочки лампочок немає сенсу, адже вирішується питання повного забезпечення заміського будинку електроенергією. А з електродвигуном невеликої потужності отримати достатньо електроенергії не вийти. Хоча все залежить від сумарної потужності побутових приладів і освітлення будинку. Адже в невеликих дачах крім холодильника з телевізором нічого-то і немає. Тому порада - спочатку розрахуйте потужність будинку, потім вибирайте електричний мотор-генератор.
збірка електрогенератора
Отже, щоб зібрати бензиновий генератор своїми руками напругою 220 вольт, необхідно встановити на одній станині мотоблок і електродвигун так, щоб їх вали розташовувалися паралельно. Вся справа в тому, що обертання від мотоблока до електричного мотору буде передаватися за допомогою двох шківів. Один буде встановлений на валу двигуна внутрішнього згоряння, другий на валу електричного. При цьому необхідно правильно вибрати діаметри шківів. Саме цими розмірами підбирається частота обертання електричного мотора. Цей показник має дорівнювати номінальному, який вказаний на бирці обладнання. Невелике відхилення в більшу сторону в межах 10-15% вітається.
Коли механічна частина збірки буде закінчена, будуть встановлені шківи, що з'єднуються ременем, можна переходити до електричної частини.
- По-перше, обмотки електричного мотора з'єднуються за схемою зірка.
- По-друге, що підключаються до кожної обмотці конденсатори повинні утворити трикутник.
- По-третє, напруга в такій схемі знімається між кінцем обмотки і середньою точкою. Саме тут виходить струм напругою 220 вольт, а між обмотками 380 вольт.
Увага! Встановлювані в електричну схему конденсатори повинні мати однакову ємність. При цьому величину ємності підбирають в залежності від потужності електродвигуна. Саме дане співвідношення буде підтримувати правильно саму роботу генератора струму, але особливо його пуск.
Для інформації даємо співвідношення потужності двигуна з ємністю конденсаторів:
- 2 кВт - 60 мкФ.
- 5 кВт - 140 мкФ.
- 10 кВт - 250 мкФ.
- 15 кВт - 350 мкФ.
Зверніть увагу на деякі корисні поради, які дають фахівці.
- Якщо електричний двигун буде грітися, то необхідно поміняти конденсатори на елементи зі зниженою ємністю.
- Зазвичай для саморобних електрогенераторів використовують конденсатори напругою не менше 400 вольт.
- Зазвичай одного конденсатора вистачає для активного навантаження.
- Якщо є необхідність використовувати для харчування вдома все три фази електродвигуна, то необхідно встановити в мережу трифазний трансформатор.
І ще один момент. Якщо перед вами стоїть проблема, як організувати опалення за допомогою саморобного електрогенератора, то двигун від мотоблока тут буде малий (мається на увазі потужність приладу). Оптимальний варіант - це двигун від автомобіля, наприклад, від Оки або Жигулів. Багато хто може сказати, що таке обладнання обійдеться в копієчку. Нічого подібного. Купити сьогодні старий автомобіль можна саме за копійки, так що витрати будуть мізерними.
Гідності й недоліки
Отже, в чому переваги цього приладу:
- Ви тешіте себе думкою, що зробили його самі. Тобто, ви горді собою.
- Фінансові витрати знижені до мінімуму. Саморобний агрегат буде коштувати набагато менше, ніж заводський його побратим.
- Якщо всі етапи збірки провести грамотно, то зібране вашими руками електричне обладнання можна вважати надійним і досить продуктивним.
Кілька негативних моментів цього роду приладів.
- Якщо ви в електриці новачок або намагаєтеся, не вникаючи в усі тонкощі і нюанси збірки, виготовити генератор струму, то зазнаєте фіаско. Витрачений вами час і гроші будуть вважатися викинутими на вітер.
В принципі, це і є єдиний недолік, що і вселяє оптимізм.
Інші конструкції електрогенератора
Бензиновий варіант не є єдиним. Змусити обертатися вал електродвигуна можна різними способами. Наприклад, за допомогою вітряка або водяного насоса. Чи не найпростіші конструкції, але саме вони дозволяють відійти від споживання енергоносія у вигляді бензину.
Наприклад, зібрати гідрогенератор своїми руками теж нескладно. Якщо біля будинку протікає річка, її воду можна використовувати в якості сили для обертання валу. Для цього в її русло встановлюється колесо з безліччю ємностей. За допомогою цієї конструкції можна створити потік води, який буде обертати турбіну, прикріплену до валу електродвигуна. І чим більший об'єм кожної ємності, чим частіше вони встановлені (збільшується кількість), тим більшої потужності водяний потік. По суті, це своєрідний регулятор напруги генератора.
З вітровими генераторами все трохи по-іншому, тому що вітрові навантаження не є величинами постійними. Обертання вітряка, яке передається валу електричного мотора, необхідно регулювати, підлаштовуючи під необхідну величину частоти обертання валу електродвигуна. Тому в цій конструкції регулятор напруги - це звичайний редуктор. Але тут, як то кажуть, палиця з двома кінцями. Якщо вітер знижує пориви, необхідний підвищує редуктор, якщо, навпаки, збільшує, потрібен знижує. В цьому і полягає складність споруди вітрового електрогенератора струму.
Висновок по темі
Підводячи підсумок, потрібно зрозуміти, що саморобні електрогенератори не панацея. Краще домогтися того, щоб в селище постійно подавався електричний струм. Домогтися цього складно, а ось отримати компенсацію за незручності можна через суд. А вже отримані гроші направити на придбання заводського бензинового генератора. Правда, доведеться враховувати витрату недешевого палива (бензину). Але якщо є бажання зібрати електрогенератор своїми руками, тоді вникати в тему і намагайтеся.
