Електричний замок багажника
Деталі й витратні матеріали:
- масляний фільтр
- Моторне масло
- ганчір'я
У нашому автомобілі відкрити кришку багажника можна тільки за допомогою важеля з салону, але ми з вами розглянемо як встановити електричний замок багажника, щоб можна було відкривати його з кнопки на брелоку сигналізації.
Дозволяє відкривати багажник автоматично з пульта охорони.

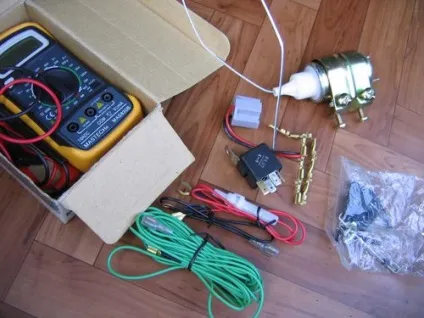

Буде потрібно соленоїд, наприклад FALCON, коштує 300 рублів, автомобільне реле 12в, струм обмотки 80 мА, з однією групою замикаючих контактів, ціна 45 рублів.
Отже, інструкція:
1. Виймаємо блок сигналізації, він знаходиться під рульовою колонкою, користуючись інструкцією знаходимо потрібний роз'єм і сигнальний висновок. (Додатковий канал або канал управління багажником).
2. Реле встановлюємо поруч з блоком сигналізації. Мінусовій провід котушки реле приєднуємо до сігналному виходу сигналки (додатковий канал або канал управління багажником), плюсової до червоного проводу сигналізації (за інструкцією цей провід йде до акумулятора через запобіжник 3А. Там же знаходимо червоно-білий провід (харчування фар), цей провід йде на акумулятор через запобіжник 10А. у червоно-білому дроті робимо врізку, підключаємо провід, який в подальшому через запобіжник 7,5А (йде в комплекті до замка) і через контактну групу реле піде на замок. Все ретельно з ліру (ізолента того ж кольору, що використовував дилер при установці сигналки.
3. Знімаємо все пороги по лівій стороні, накладку (в ногах з лівого боку, де стоїть Relay module), також знімаємо диван пасажирського сидіння.

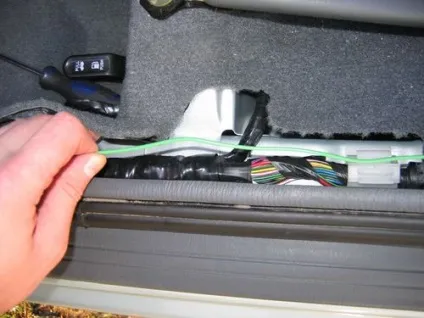

4. протягати під обшивкою провід живлення соленоїда (від реле) прямо в багажник. У комплекті до замка був провід з усіма контактними вставками, приблизно 5 метрів. Коли провід буде в багажнику, все пороги ставимо на місце.
5. У багажнику, знімаємо нижню пластикову накладку (три пістона, два з боків, один де запаска), яка закриває замок. Зліва, в 20 см від основного замку, розмічаємо майбутні отвори для кріплення кронштейна соленоїда. Свердлимо отвори. Прикручуємо соленоїд. Підводимо до нього плюсової провід живлення (цей провід маскуючи під обшивкою багажника). Мінусовій прекручіваем до кронштену соленоїда.
6. У замку багажника вже є отвір для підведення троса соленоїда (там же поруч знаходиться і штатний трос, для відкривання з салону, все подлключам, перевіряємо, регулюємо і готово. Ставимо на місце пластикову накладку багажника. Все.
У мене на все пішло близько 5 годин, так як докладного опису не знайшов. Якщо Ви все прочитали і все правильно зрозуміли, установче час має скоротитися.
У висновку хочу відзначити, всі накладки, пороги і тд, знімаються дуже легко, що-небудь зламати не реально.
P.S. - Я робив без реле так як на моєму авто коштує сигналка Шерхан і там вже передбачена кнопка для відкриття багажника, просто приєднав до спеціального виходу на блоці сигналізації і все працює на відмінно!

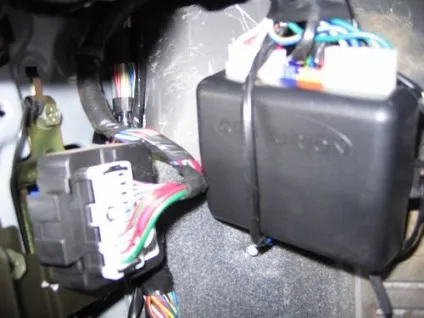

Модуль охоронної системи.

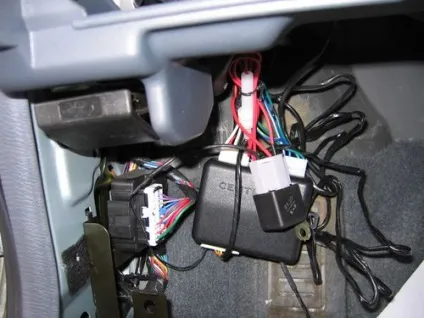

Підключення реле до сигнального виходу управління багажником.

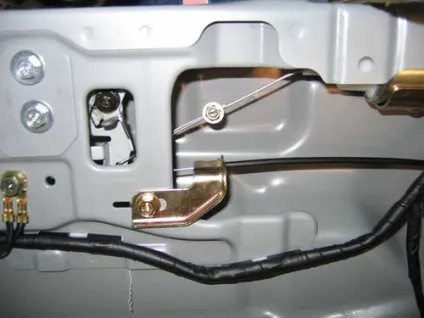

Вид замку до установки.
