Дзеркальний масив компас 3d

Дзеркальний масив КОМПАС 3D здійснимо для операцій, поверхонь, кривих, точок, допоміжних площин, поверхонь і тіл.
Увага! Дзеркальний масив неможливо виконати для деталей зборки!
У мене вже є готова примітивна деталь. не витрачатиму багато часу на побудову складної, тільки наочно покажу роботу з дзеркальним масивом.

Мал. 1 Дзеркальний масив.

Активувавши команду «Дзеркальний масив» на компактній панелі «Масиви», для початку треба вибрати об'єкти, список яких можна побачити, натиснувши на відповідну кнопку в параметрах операції. Вибрати дані можна простим зазначенням на тіло об'єкта, або в дереві побудови.

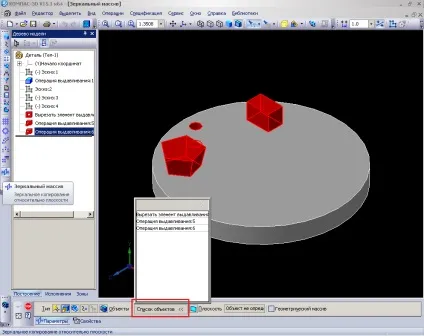

Мал. 2 Вибір об'єктів.

На наступному етапі налаштування параметрів, треба вибрати площину симетрії, активувавши вибір натисканням клавіші. Після налаштування параметрів операції закінчити створенням об'єкта.

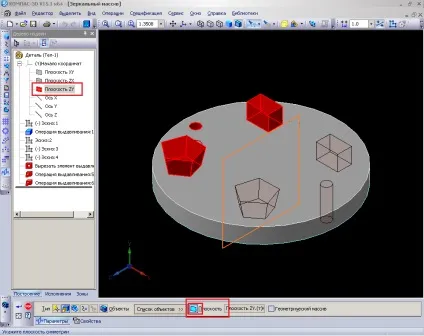

Мал. 3 Вибір площині симетрії.

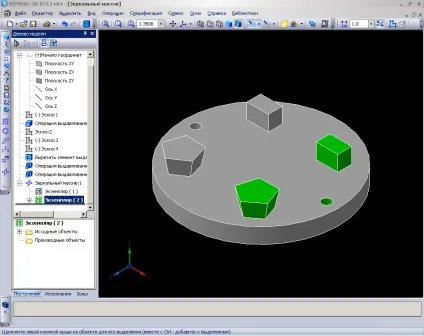

Мал. 4 Результат побудови дзеркального масиву.
