Двотрубна система опалення для приватного будинку, схема з нижнім розведенням, горизонтальна своїми

Двотрубна система опалення дозволяє зручно розмістити батареї У квартирах і приватних будинках невід'ємною частиною комфорту є забезпечення тепла. Переважно використовують водяне опалення. Водяне опалення буває з однотрубним і двотрубних контуром. У першому випадку вода, проходячи по замкнутому контуру, сильно остигає. Кожен наступний радіатор отримує більш холодну рідину. Двотрубна система усуває даний недолік.

Двотрубному опалення: плюси і мінуси

Двотрубна система опалення ефективна для приватного будинку. Дані конструкції стали більш популярні. Складність монтажу і трохи більший витрата матеріалів окупаються явними перевагами.

Двотрубному опалення добре підходить для великих будинків

Плюси двотрубного опалення:

1. Кожен радіатор отримує однаково нагрітий теплоносій, підвищуючи температуру повітря в приміщенні.
2. Можливість регулювати тепло кожної батареї, встановивши термостат.
3. При поломці однієї з систем, провести ремонт можна без зупинки опалення. Для цього необхідно вмонтувати запірні елементи.
4. Для монтажу можна використовувати труби невеликого діаметру, значно заощаджуючи кошти.
5. Установка в приміщенні будь-якої площі.

Відмінною особливістю системи є підключення до кожного радіатора 2 труб. Через першу тепло потрапляє в батарею, друга виводить охолоджену рідину з пристрою. Дана конструкція дозволяє ефективно опалювати приміщення.

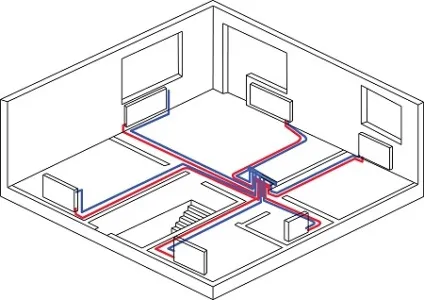

Схема розташування труб двотрубної системи опалення

Схема двотрубної розводки буває 2 видів вертикальна і горизонтальна. У першому випадку обігрівальні елементи розташовуються вертикально уздовж одного стояка, що характерно для багатоквартирних будинків. У більшості випадків теплоносій подається вгору, відведення самопливом спускається вниз.

При горизонтальному варіанті, батареї розташовуються по одній лінії. Така розводка властива для одноповерхових будівель.

Двотрубна конструкція може бути у відкритому і закритому варіанті. Будь-яке опалення включає в складі елементів розширювальний бак. При нагріванні, тиск в трубах збільшується, а компенсаційна система дозволяє зберегти необхідний робочий рівень. Пристрій розташовують в найвищій точці, зазвичай на горищах будинків. При відкритій розводці, рідина в баці стикається з повітрям. Частина її випаровується, тому така система вимагає постійного контролю. У закритому типі, конструкція забезпечена мембраною, і не вимагає постійної уваги.

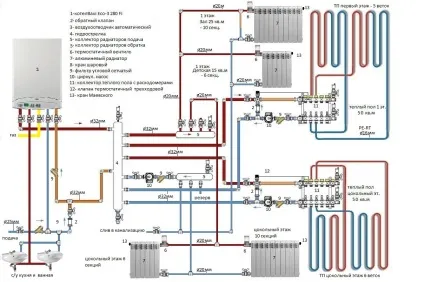

Схему розташування труб двотрубної системи опалення можна легко знайти в інтернеті і для зручності роздрукувати на принтері

• Більш естетичний вигляд приміщення, труби заховані під батареї і не кидаються в очі;
• Для проходу до радіаторів, потрібно один отвір;
• Знижуються теплові втрати.

Всі системи опалення можуть бути виконані з природною і примусовою циркуляцією. На вибір конструкції впливає верхня або нижня подача води. Для нижньої подачі необхідно встановити примусову циркуляцію води. Труби від котла до радіаторів укладають за рівнем підлоги, трохи нижче батарей. По всьому периметру приміщення пропускають 2 труби: роздачу і обратку. До кожного радіатора їх підключають за допомогою фітингів і трійників. Таку систему можна сконструювати з металопластикових або поліпропіленових труб самостійно, не вдаючись до послуг фахівців.

Варіант з верхнім розведенням в двотрубної системі опалення приватного будинку

У приватних будинках можна встановлювати, як нижню, так і верхню роздачу. Для верхньої розводки краще використання природної циркуляції води. Роздачу з гарячим теплоносієм тягнуть від котла до стелі, потім укладають по периметру будівлі.

• Від верхньої труби вертикально опускають відводи до радіаторів;
• За рівнем підлоги укладають зворотний хід;
• Вмикають обидві труби до радіаторів;
• Для фізичної циркуляції, кут нахилу труби повинен бути в 3-5ᵒ, при цьому, компенсаційний бак встановлюють в найвищій точці схеми.

Виконувати монтаж двотрубної системи опалення досить складно, тому слід попередньо ретельно вивчити теорію

Опалювальна система природної циркуляції починає працювати при нагріванні води. Теплоносій легшає і спрямовується вгору, доходячи до найвищої точки схеми, потім по трубах спускається в радіатори, остигаючи і стаючи важче, йде назад в котел.

Чим нижче буде температура приміщення, чим швидше циркуляція води в батареях.

Максимальний ефект від верхньої роздачі можна отримати в 2 поверховому будинку. Природна циркуляція буде стимулюватися різницею у висоті батарей на 2 поверсі і установкою котла в підвалі. Недоліком верхньої схеми є зовнішній естетичний вигляд, крім цього частина тепла йде вгору. Компенсувати нестачу можна, скомбінувавши однотрубних і двотрубних опалення. Наприклад, однотрубним зробити тепла підлога на 2 поверсі, на 1 провести двотрубну розведення.

Точний розрахунок двотрубної системи опалення

Перед початком робіт, необхідно скласти схему опалення, визначитися з матеріалом, зробити гідравлічний розрахунок. Він необхідний для обчислення падіння напору на задньому ділянці або для розрахунку діаметра труби.

Розрахунок ведуть з урахуванням наступних факторів:

• Внутрішня поверхня труб і її шорсткість;
• Діаметр перетину;
• Кількість вигинів труби;
• Перепад тиску між подачею і обратку;
• Кількість радіаторів і їх перетин;
• Запірні елементи.

Для розрахунку двотрубної системи опалення краще звернутися до професіоналів

При проведенні розрахунку, використовують формули і аксонометрическую таблицю. Можна скористатися спеціальною програмою на ПО. За основний об'єкт беруть саме навантажене кільце або контур. В результаті розрахунків, оптимальна швидкість руху повинна складати від 0,3 до 0,7 м / с.

При більшій швидкості, опалення буде шуміти, при меншій - відбудеться сильний розкид температури.

Після проведених розрахунків, набувають труби ефективного діаметра, необхідну кількість радіаторів, котел, фітинги, згони, розширювальний бак, насос для циркуляції, якщо існує така необхідність.

Етапи робіт по установці двотрубного опалення своїми руками

Монтаж системи опалення починається з установки котла. Теплогенератор на газі й електриці розташовують в будь-якому приміщенні. Для котлів на рідкому та твердому паливі необхідна окрема ніша. При установці радіаторів, необхідно враховувати ухил трубопроводу в 1-2% по відношенню до всієї протяжності труби.

1. Установка котла.
2. Від теплогенератора виводиться основна труба з гарячою водою, що пролягає через все радіатори.
3. Паралельно першій проводиться друга магістраль зі зворотним ходом.
4. При примусовому варіанті опалення, врізають циркулярний насос.
5. Встановлюють радіатори. Батареї підвішують на спеціальні кронштейни. Всі радіатори повинні розташовуватися на однаковому рівні. Для зручності експлуатації, їх оснащують запірними кранами в точках входу і виходу. Батареї підключають декількома способами: бічним, діагональним, нижнім з'єднанням. Найбільш ефективні бічна і діагональна конструкція.
6. Закінчують систему опалення монтажем труб супутніх вузлів, установкою розширювального бочка і додаткових елементів.

Магістраль не повинна містити прямі і гострі кути, так як підвищиться опір. Крани та вентилі повинні відповідати розмірам труб. При конструкції з верхнім розведенням, розширювальний бак розміщують на утепленому горищі. Після завершення всіх монтажних робіт, настає момент підключення системи.

Для цього перекривають всі крани, і обов'язково повільно наповнюють контур подачі.

Далі відкривають вентиль першої батареї, і за допомогою крана Маєвського стравлюють повітря до виходу рівною струменя. Елемент закривають, і відкривають випускний кран радіатора. Дані маніпуляції необхідно провести з кожним радіатором. Всі виявлені дефекти усувають.

Установка двотрубної системи своїми руками займе більшу кількість часу, в кінцевому підсумку забезпечить ефективним і практичним обігрівом, і дозволить заощадити на монтажних роботах. Важливо правильно підібрати оптимальний варіант для будинку, і зробити грамотний розрахунок параметрів системи. Умілі руки і дотримання інструкцій перетворять будинок, зробивши його затишним і теплим.
