Двигун іж юпітер 5 схема, ремонт, збірка, розбирання
Іжевський мотоцикл безумовно можна вважати одним з найбільш елегантних і надійних. Будучи дуже легким і компактним, цей мотоцикл здатний перевозити неймовірно великі вантажі. Так, двигун ІЖ Юпітер 5 здатний витримувати навантаження в 500 кг!
Це чудовий результат. Сам мотоцикл виглядає спортивно. Класичний мінімалізм радянського періоду був розрахований швидше на молодь того часу, проте користувався популярністю у всіх вікових груп.
У ІЖ є можливість установки вантажного модуля або коляски, що дуже зручно при перевезенні пасажирів або масивних вантажів. При цьому він має відмінну прохідність по будь-якому грунті або дорожньому покриттю. Проте, в дощову погоду зчеплення з дорогою значно гірше, а в грязі можуть виникнути проблеми зі стійкістю.
Агрегат дуже невибагливий до погодних умов. У сильний мороз, до -30 градусів, завести мотор не складає особливих труднощів. Навіть в сильну спеку, не виникає проблем з перегрівом.
Характеристики двигуна ИЖ Юпитер 5 для радянського часу були досить хороші. Двоциліндровий мотор видавав близько 25 кінських сил, які давали можливість байку розганятися до 120 км / ч. Для порівняння, мотоцикли Урал і Дніпро володіли середньої максимальною швидкістю приблизно в 110 км / ч. Однак з надійністю, як і у будь-якого радянського байка, виникають проблеми. Частий ремонт двигуна ИЖ Юпитер 5, є частиною експлуатації мотоцикла.
Основні проблеми та шляхи їх усунення

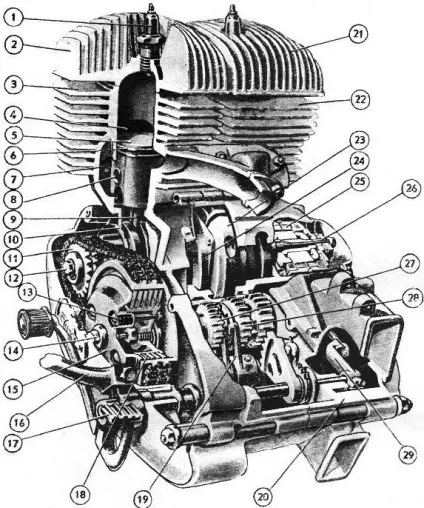

Схема двигуна ИЖ Юпитер 5 проста навіть для недосвідчених мотолюбителів. Тому при ремонті не виникне складних питань. У більшості випадків поломки виникають через халатність власників, неправильно експлуатують мопед і не виконують регулярне технічне обслуговування. Наприклад, неправильний підбір масла для того чи іншого часу року. Так, при зносі якої-небудь деталі необхідно провести її заміну.
- Свічка системи запалювання.
- Головка циліндра мото мотора.
- Циліндр двигуна мотоцикла.
- Вікно випускної системи.
- Поршень циліндра.
- Кільце поршня циліндра.
- Канал перепускний системи.
- Палець поршня мотоцикла.
- Шатун клонували.
- Половинка картера двигуна ліва.
- Зірка ведуча.
- Піввісь клонували ліва.
- Пружинка системи зчеплення.
- Гвинт регулювального типу.
- Диск системи зчеплення нажимной.
- Педаль впливу на КПП (коробку перемикання передач).
- Педаль механізму пускового.
- Диски механізму зчеплення.
- Вилка КПП.
- Половина картера двигуна права.
- Головка циліндра мото мотора.
- Циліндр двигуна мотоцикла.
- Маховик двигуна.
- Кришка кривошипно камери движка Іж Юпітер 5.
- Генератор мотоцикла.
- Кулачок переривника мото.
- Шестерінки КПП.
- Шестерінки КПП.
- Кулачок автоматичного включення / вимикання механізму зчеплення.
Діагностика та ремонт двигуна
Знайти причину поломки часом неможливо після одного візуального огляду. У деяких випадках необхідна повна розбирання двигуна ИЖ Юпитер 5. Але якщо ви з'ясували причину, то можете самостійно швидко вирішити проблему. Ось приклади основних несправностей та рекомендації по ремонту:
- Якщо у вас провертається кікстартер на колінчастому валу, необхідно:
- Сильніше затягнути кріплення, а при сильних пошкодженнях замінити вал і важіль кікстартера. Зазвичай таке відбувається після того, як була проведена форсировка двигуна ИЖ Юпитер 5.
- При неправильному підборі масла, особливо якщо залито дуже в'язке взимку, необхідно підібрати більш правильний температурний режим.
- Якщо ослабла пружина пускового механізму, необхідно провести її заміну.
- У разі, коли в карбюратор не влучає пальне, слід провести його чистку в розчиннику, а також продути канали та шланг подачі палива повітрям під тиском.
- При відсутності іскри в камері згоряння замініть свічку або зробіть її отчистки.
- Коли заїдає дросельна заслінка, необхідно відрегулювати її привід і провести чистку карбюратора.
- Якщо двигун працює нестійкий або запускається не з першого разу, варто перевірити:
- Систему подачі палива. Можливо, паливна суміш перенасичена повітрям. Рішенням такої проблеми стане заміна повітряних фільтрів і установка нових прокладок.
- Справний конденсатор. Якщо між контактами відбувається сильне іскріння, конденсатор підлягає заміні.
- Сильний знос або обгорання свічки. У більшості випадком саме свічки є причиною поганого запуску і нерівній роботи мотора.
- Слід провести чистку дренажного отвору паливного бочка.
- Бувають випадки випадання голки карбюратора. Її необхідно вставити на місце і відрегулювати.
- Очищення і продування каналів і жиклерів карбюратора.
- Регулювання карбюратора на подачу бензину для горючої суміші. При великій кількості відбуваються хлопки в глушнику. тому суміш потрапляє на гарячі металеві стінки і там догорає.
- Якщо заїдає привід паливного колектора, необхідно повернути голку в стандартне положення.
- У разі низької компресії циліндра, потрібно видалити весь нагар з поршня і провести чистку поршневих кілець. А при сильних пошкодженнях і зовсім замінити поршень разом з циліндром. Щоб запобігти несправність слід використовувати тільки якісне паливо і масло від перевірених виробників.
- Регулювання запалювання. При ранньому запалюванні чутно стукіт движка, а при пізньому хлопки у вихлопній трубі.
Це основні проблеми, які можуть зустрітися при експлуатації. Як розібрати двигун ІЖ Юпітер 5 докладно написано в книзі технічного обслуговування, виданої при покупці. Все викладене в ній написано зрозумілим текстом, зі схемами і детальним керівництвом.
Не тільки ремонт радянського агрегату під силу будь-якому власникові.
Існує багато питань про те, як зібрати двигун ІЖ Юпітер 5 самостійно, виробляючи його доопрацювання. Наприклад, установка більш надійного карбюратора або більш стильного і гучного глушника проводиться досить швидко без значних фінансових вкладень.
Тюнінг двигуна ИЖ Юпитер своїми руками можливий, якщо ви маєте в своєму розпорядженні достатню кількість часу і володієте ентузіазмом. Досить лише проявити завзятість.
Мотоцикл має вигідне співвідношення вартості, якості збірки і вимогам до обслуговування. Ідеальний варіант для людей з невеликим бюджетом, і тих, хто хоче отримати універсальну техніку. Однак часті поломки будуть віднімати багато часу. До цього варто бути готовим, оскільки деяким байкам може бути 40-50 років.
