Дренажна система (від анг. «Drain» - стічна труба і «drainage» - осушення) - це інженерна споруда, призначена для зниження рівня ґрунтових вод і відведення зливової, талої та в деяких випадках (в невеликому обсязі) стічних вод від будівель і споруд .

Як забезпечити дренаж ділянки?

Дренажна система захищає будівлі споруди від передчасного руйнування та збору води у дворі або на ділянці, що призводить до значних незручностей (наприклад, загибель рослин і дерев).

Встановлено, що при рівні грунтових вод на глибині менше 1,5 м на ділянці слід встановлювати дренажну систему.

На фото 1 представлені для порівняння стан ділянки без наявності дренажної системи і з її наявністю.

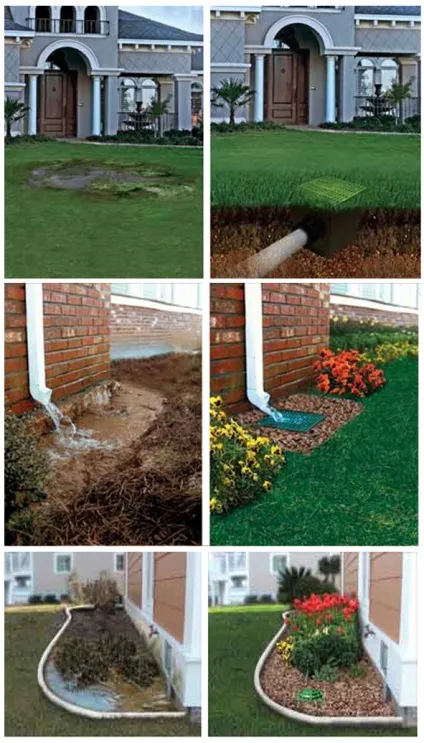

Фото 1. Приклади стану ділянок двору біля приватного будинку без дренажної системи (зліва) і при наявності дренажної системи (праворуч)

Загальна схема пристрою дренажної системи приведена на фото 2.

Система може складатися з:

• зливова каналізація;
• дренаж та дренажні труби;
• оглядові колодязі;
• дренажні колодязі;
• колекторний колодязь;
• очисні фільтри і пристрої (при необхідності);
• з'єднувальні труби і деталі.

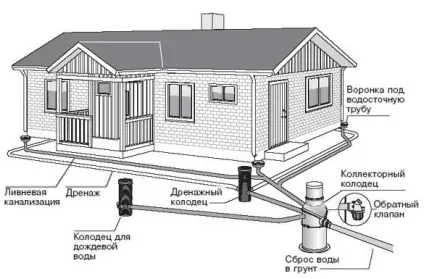

Фото 2. Дренажна система

• канали дренажу мілкого закладання (пластикові, чавунні, бетонні);
• решітки для каналів;
• кріплення, заглушки і перехідники;
• пескоуловители;
• локальні гратчасті дощоприймачі;
• каналізаційні блоки;
• дренажні труби;
• дренажні колодязі.

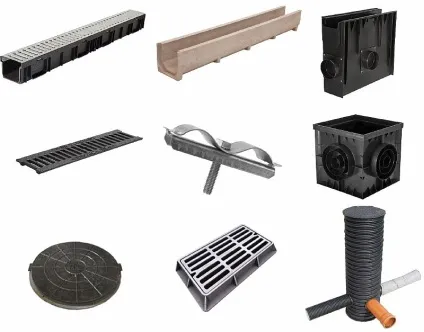

Фото 3. Елементи дренажних систем

Залежно від різних факторів, таких як рівень грунтових вод, вид грунту, ухил місцевості, розмір ділянки та ін. Вибирають різний тип дренажу.

Дренажні системи за місцем розташування і конструкції поділяються на:

• дренаж фундаменту будівлі;
• дренаж садової ділянки, який може влаштовуватися за такими схемами:

1. схема «ялинка»;
2. схема «по паралелі»;
3. окремі вибіркові зони осушення.

Дренаж садової ділянки може бути відкритого типу або закритого. Закритого типу дренаж складається з збірних дрен, осушувальних і магістральних каналів і водоприймача. В основному дренаж садової ділянки виконує функцію зниження рівня і відведення грунтових вод.

На кожній дільниці до будівництва дренажної системи слід підходити індивідуально.

підвиди дренажу

Дренажна система навколо будинку - призначена, для відводу води від фундаменту і збору її в одному місці, фото4. Такий дренаж буває двох підвидів: траншейний і пристінний дренаж.

Траншейний дренаж - система траншей прокладених на відстані 1,5 ... 3 м від будинку. Для виключення замочування фундаменту в зоні між фундаментом будівлі і траншей влаштовується глиняний замок. Глибину траншеї по можливості беруть нижче на 0,5 м від підошви фундаменту, що дозволять повністю виключити затоплення підвальних (цокольних) приміщень та містити фундамент і цоколь будівлі в сухому стані.

Пристінний дренаж по конструкції подібний траншейному, за винятком того, що тут весь фундамент обкопується і влаштовується глиняний замок шириною 0,5 ... 1 м, фото4. Пристінний дренаж слід влаштовувати при наявності цокольного поверху або підвалу. Глибина залягання дренажних труб повинна бути нижче на 25 ... 30 см від рівня підлоги в будинку.

Структура фундаментних дренажів. фото4:

1. піщана подушка з геотекстильного плівкою;
2. дренажні труби з внутрішнім діаметром 100 ... 200 мм (фото4б);
3. дренажний шар піску;
4. звичайний грунт;
5. шар глини або гідрозахисна плівка і т.д.

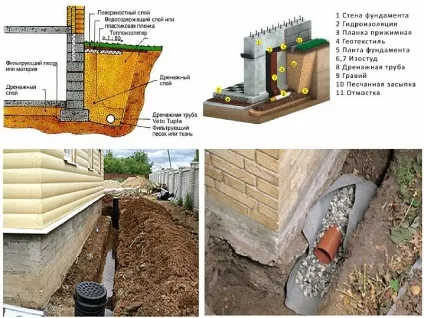

Фото 4. Фундаментний дренаж

Дренаж може бути наступних типів:

відкритий дренаж

Це найпростіший тип дренажу, який може влаштовуватися для відводу і збору зливових і талих вод або для зниження рівня ґрунтових вод на ділянці. Перший влаштовується зазвичай по периметру двору спеціальними трубами прямокутного перетину мілкого залягання - канава глибиною 0,6 ... 0,7 м і шириною 0,5 м (фото5). При влаштуванні даного дренажу слід строго витримати всі ухили труб, щоб уникнути затоплення ділянки. Висновок відкритого дренажу входить в стічний або каналізаційний канал.

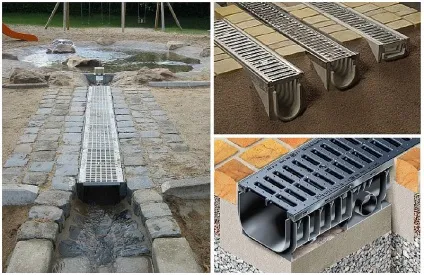

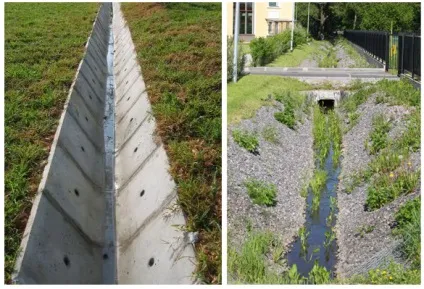

Фото 5. Дренаж відкритого типу мілкого залягання

Для самих заболочених ділянок виривають просту канаву, яка значно знижує рівень грунтових вод. Для збільшення довговічності таких канав її схили укріплюють природним камені і бруківкою, або іншими будівельними матеріалами, фото6.

Фото 6. Дренаж відкритого типу для зниження рівня грунтових вод

закритий дренаж

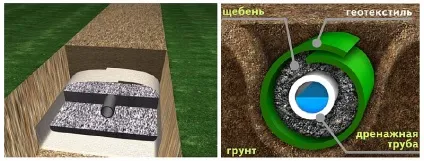

Закрита дренажна система складається з необхідної кількості канав розміром: глибина 0,7 ... 1,5 м, ширина 0,25 ... 0,5 м. Дно траншеї засипається піском (влаштування піщаної подушки), шар щебеню, потім встановлюються труби, на них наноситься ще один шар щебеню (10 ... 20 см), а після закопується зверху грунтом, фото7. Глибина траншеї під влаштування дренажу закритого типу повинна бути більше глибини промерзання в даній кліматичній зоні.

Фото 7. Дренаж закритого типу

точковий дренаж

Точковий дренаж влаштовується на ділянках з малою кількістю ґрунтових вод і малою вірогідністю затоплення будівель, підвальних приміщень, подвір'я і всієї ділянки. Такі дренажі влаштовуються в місцях максимального скупчення дощової води, Фото8.

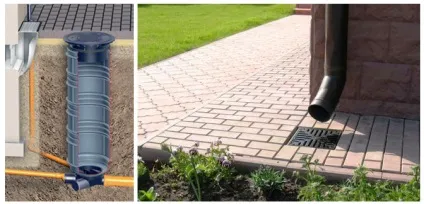

Фото 8. Точковий дренаж

Дренажні колодязі бувають наступних видів:

- оглядовий колодязь - призначений для обслуговування дренажної системи: спостереження, очищення. Розмір визначається, таким чином, щоб можна було виконувати його обслуговування. Зазвичай встановлюють на поворотах і вигинах прокладки траншеї, фото 9а.

- колекторний колодязь - призначений для збору води. Бувають залізобетонними і пластиковими, фото 9б.

- насиченість колодязь - призначений для грубої очистки і фільтрації потрапляє води. Застосовується на ділянках з рельєфом і умовами не дозволяють виконати відведення води. Глибина такого колодязя складає зазвичай 1,8 ... 2 м, фото 9в.

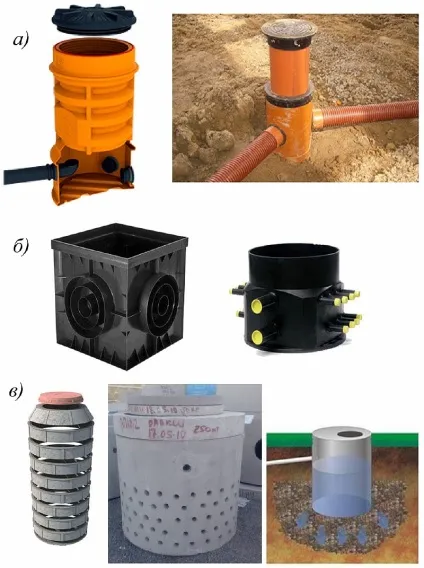

Фото 9. Різновиди колодязів: а) оглядовий колодязь; б) колекторний колодязь; в) насиченість колодязь

У наш час починають швидко поширюватися нова конструкція дренажів - дренажітуннельного типу. Такий дренаж складається з одного або кілька рядів великого діаметра перфорованих пластикових труб з'єднаних між собою, фото 10. Такий пристрій дозволяє вміщати одночасно до 300 л води (зливової, талої, стічної). Такі системи дозволяють максимально використовувати загальний обсяг дренажних труб - до 95%.

Дно траншеї попередньо покривається геотекстильного плівкою, яка загортається на самий верх труб, забезпечуючи цим додаткове очищення води. Плівка на дні траншеї покривається шаром щебеню до 10 см, а потім укладаються дренажні труби.

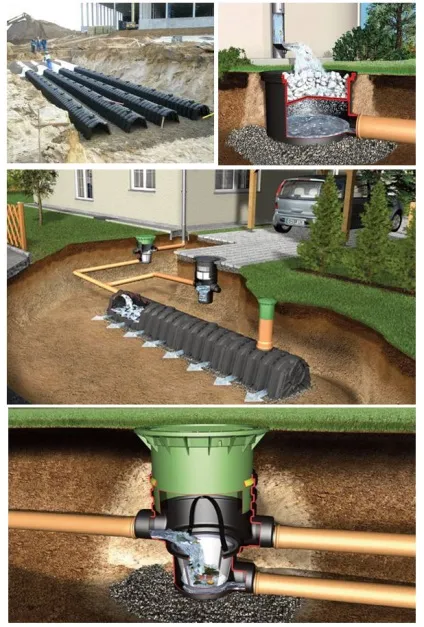

Фото 10. Дренажі тунельного типу

На фото 10 видно, що дренажі тунельного типу бувають як невеликої потужності і розміром, так і великі.

Пристрій дренажу - порядок виконання

1. Спочатку слід спланувати ділянку.
2. Вибрати оптимальний вид і тип дренажу, відповідно до місцевих умов.
3. Виконати розрахунки ухилу і розмітку прокладки дренажу.
4. Виконати земляні роботи - розробка траншей. Ширина траншеї визначається діаметром труби плюс 20 см (з обох сторін туби має бути приблизно по 10 см). Глибина траншеї визначається з наступного розрахунку: рівень найнижчої точки дренажної системи повинен знаходиться нижче залягання фундаменту будівлі на 30 ... 50 см.
5. На дні траншеї влаштовують подушку з піску (не менше 10 см) або дрібного щебеню з подальшим ущільненням.
6. Укладання геотекстилю.
7. Дно траншеї засипають щебенем, або гравієм, або керамзитом товщиною 10 ... 20 см (фракція щебеню і гравію 5 ... 20 мм).
8. Встановлюють дренажні труби (дрени) згідно необхідному ухилу дренажу. Ухил дренажу повинен бути 0,5 ... 1%.
9. Виконується установка оглядових дренажних колодязів.
10. Засипають дренажну трубу зверху дрібним щебенем або гравієм товщиною 20 см. Випуски геотекстилю загортають у всередину, таким чином, щоб накрити собою засипаний верхній шар щебеню.
11. Наступний шар засипки з піску повинен бути товщиною не менше 10 см з подальшим ущільненням.
12. Зворотну засипку траншеї можна виконати розробленим раніше грунтом.
13. В кінці дренажу влаштовують колекторний колодязь, тобто точка скидання води.
14. Виконують улаштування поверхні ділянки (вирівнювання).

Деякі основні правила по влаштуванню дренажу

• для зручної і якісної очистки каналів дренажу слід на кожному вигині і поворотах встановлювати оглядові (ревізійні) колодязі;
• для влаштування дренажу слід застосовувати пластикові ПВХ-труби, так як вони практичні, довговічні і легкі в монтажі і не піддаються корозійного впливу;
• шар засипки над дренажем повинен бути наступним: при наїздах легковим автомобілем - не менше 0,5 м; при ходінні тільки людей - не менше 0,25 мм;
• відстань між дренамі (дренажними трубами) визначається в залежності від виду грунту і його складу: глинисті грунти - 10 м; піщані ґрунти - до 50 м; суглинки - 20 м. А також відстань слід визначати в залежності від питомої ваги грунту, табл. 1. Загальна довжина дренажних труб визначається за площею ділянки, фото 11.

Відстані між дренажними трубами

Фото 11. Графік залежності загальної довжини дренажних труб від площі ділянки

• при влаштуванні дренажу і його системи слід застосовувати геотекстиль. Геотекстиль істотно збільшує термін служби дренажної системи виконуючи роль фільтра, запобігаючи засмічення і замулення дренажної труби, вимивання корисних речовин з грунту. Практика показує, що застосування геотекстилю дозволяє використовувати дренажну систему 5 ... 7 років, а без геотекстилю - 2 ... 3 роки.

Конєв Олександр Анатолійович
