Дренаж садової ділянки своїми руками варіанти і технологія

Деякі власники приватних будинків, садових ділянок стикаються з проблемою підтоплення грунту в результаті випадання опадів або впливу підземних вод. Щоб уникнути такої ситуації, по всій площі встановлюють дренажну систему, яка поглинає і виводить зайву вологу. Зробити дренаж садової ділянки своїми руками може кожен охочий без великих витрат.

Передумови до спорудження дренажної системи

Осушна система, що виконує збір і відведення надлишку грунтової води, необхідна в наступних випадках:

1. Ділянка пологий, тобто немає умов для самовільного руху води під ухил.
2. Грунтові води відзначені на близькому до поверхні землі рівні.
3. Ділянка розташовується в низині, долині річки або на болотної осушеної місцевості.
4. Грунтово-рослинний шар розвивається на глинистих ґрунтах, що володіють низькими фільтраційними властивостями.
5. Дача побудована на схилі, неподалік від його підніжжя, через що при випаданні опадів на ділянці і навколо неї накопичується і застоюється вода.

Установка дренажу практично завжди необхідна на ділянках з подстилающими грунт глинистими грунтами: супесями, суглинками. У період випадання великої кількості опадів, танення снігу цей тип гірських порід занадто повільно пропускає через свою товщу воду або зовсім не дає їй проходити.

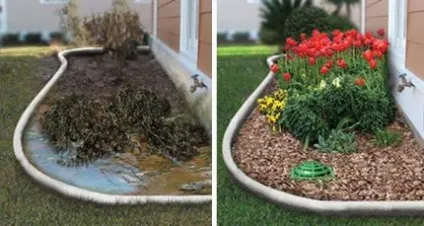

Застої води на рівні розвитку грунту пов'язані з її перезволоженням. У вологому середовищі активно розмножується грибок, з'являються інфекції, шкідники (слимаки, равлики і т.д.), що призводить до хвороб овочевих культур, гниття коренів кущів, багаторічних квітів і дерев.

Через застій води відбувається перезволоження грунтово-рослинного шару, в результаті чого в водонасиченому середовищі гинуть рослини, погіршується зовнішній вигляд ділянки. Дренажна система дозволяє усувати вологу миттєво, не допускаючи її тривалого впливу на грунт

Якщо не вирішувати проблему з перезволоженням ґрунту, то з часом може статися розмив землі. У морозний час містять воду грунтові шари буде пучити, через що може постраждати фундамент, вимощені доріжки та інші об'єкти благоустрою ділянки.

Щоб перевірити, чи необхідний дренаж, потрібно дізнатися пропускну здатність ґрунтових шарів на ділянці. Для цього викопують невеликий шурф глибиною 60 см і наливають в неї воду по межі.

Якщо вода вбереться за добу, то у подстилающих грунт грунтів прийнятні фільтраційні властивості. В цьому випадку необхідності в дренажі немає. Якщо після закінчення двох діб вода не йде, значить, під грунтово-рослинним шаром залягають глинисті породи, і є ризик перезволоження.

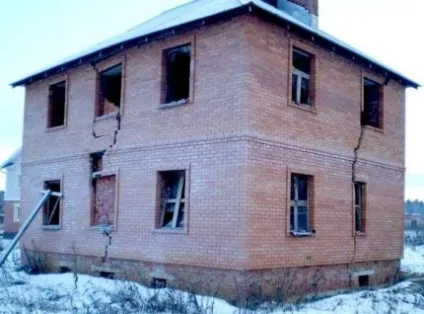

Через пучения насичених водою гірських порід стіни житлових конструкцій можуть дати тріщину, в результаті чого споруда може стати непридатною для постійного проживання

Якщо своєчасно не впровадити дренажну систему, то заміським володінь загрожують такі проблеми:

• затоплення погребів, цокольних поверхів, додаткових будівель, розташованих нижче рівня землі - це згодом призводить до псування стінових матеріалів, утворення цвілі і грибків, гниття меблів, сходів і інших дерев'яних конструкцій;
• заболочування грунту внаслідок її пересичення вологою, що веде до низької врожайності, загнивання коренів овочевих культур, рослин, загибелі дерев і інших насаджень;
• на ділянці можуть утворитися провали, западини, ями, в результаті чого руйнуються вимощені доріжки та плитки - все це негативно впливає на ландшафт присадибної території.

У зимовий період при промерзанні ПРС і підстилаючих його здимаються, що залягають вище рівня сезонного замерзання, що міститься в порах землі вода буде розширюватися. Збільшення обсягу грунту загрожує руйнуванням заглиблених в нього і що спираються на землю споруд.

Розглянемо види осушувальних систем та їх особливості.

Основні типи дренажних систем

Перед тим, як почати займатися складанням плану робіт, закупівлею обладнання і матеріалів, необхідно визначити, яку систему доцільно впровадити, щоб вона працювала максимально ефективно.

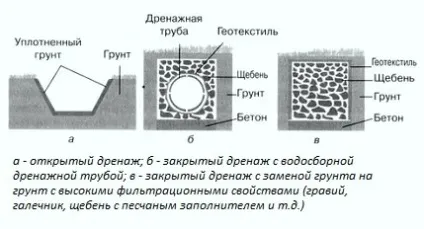

Існує три різновиди дренажних систем:

• поверхнева (відкрита) - являє собою канаву на поверхні землі, використовується для виведення надлишкової вологи, що утворилася через приватних дощів або танення снігу;
• глибинна (закрита) - відведення води здійснюється за допомогою системи труб, колодязів; система застосовується в разі ризику затоплення городу опадами і / або ґрунтовими водами;
• Засипна - принцип її побудови такої ж, як і глибинної, тільки використовується виключно дренажний матеріал без труб; підходить для осушення ділянок при випаданні опадів.

Кожна з вищенаведених технологій має свої переваги і недоліки.

Дренажні системи для благоустрою ділянок діляться на два різновиди: відкриту і закриту. Відкрита складається з мережі канав, в закритій в канави укладають перфоровані труби або засипається грунт з високими фільтраційними властивостями

Поверхневу дренажну мережу нерідко поєднують з зливової каналізацією, що виробляє збір і відведення атмосферних опадів. Ливневку оснащують водозбірник двох типів: точковими і лінійними.

Лівневка як доповнення до дренажу

Зливова каналізація - сукупність водостічних труб з колодязем для накопичення вологи, через який відбувається її передача в водоприймач. Перед входом води в колодязь розташовується спеціальна сифонная перегородка (решітка), створена для очищення рідини, що поступає від сміття, в результаті чого система не засмічується, в ній не з'являється неприємний запах.

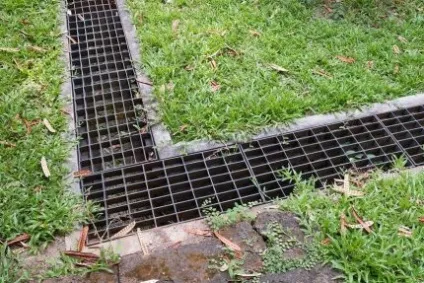

Зливова каналізаційна система з водозбірника лінійного типу являє собою низку лотків, розташованих під ухилом у напрямку до місця збору вологи. Ємності встановлюють в канави з шаром гравію на дні. Використовується технологія тоді, коли ухил денної поверхні ділянки не перевищує 30 градусів відносно горизонту.

Відкриті канави дренажної системи, а також зливової каналізації, можуть бути накриті спеціальної зливової гратами, не пропускає сміття

Головна відмінність точкової системи від лінійної в тому, що в точкової використовується система труб, що розташовується під землею. Збір води відбувається через так звані «точки» - спеціальні зливостоки, обладнані водонепроникною гратами. Таке рішення робить конструкцію практично непомітною на ділянці.

Точкові водозбірники зливової каналізації встановлюються під водостічними стояками, які збирають атмосферну воду з покрівлі будівель

Іноді системи одного типу для території недостатньо, тому для підтримки оптимального рівня вологи їх можна комбінувати.

Підібрати вид системи потрібно індивідуально з урахуванням ландшафтних, геологічних особливостей. Наприклад, якщо будинок розташований далеко від водойми, то можна обмежитися відкритим дренажем. Якщо ж особняк знаходиться на оползнеопасом схилі в долині річки, то краще застосувати кілька систем одночасно.

Пристрій дренажу закритого типу

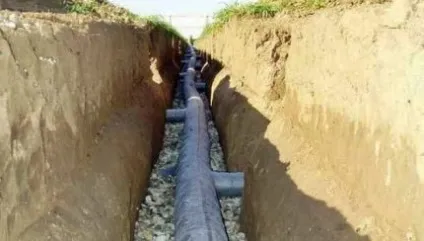

Система закритого типу являє собою мережу траншей, в які прокладені труби і дренажний матеріал. Дренаж можна прокласти як по всій площі, так і на певній території, яка потребує водовідведенні.

Глибинна дренажна система складається з наступних елементів:

• дренажних труб;
• колодязя (водовідведення);
• насоса для відкачування води.

Для реалізації системи необхідно вирити траншеї, здійснити монтаж труб, спорудити водовідведення.

Глибинна, тобто закрита дренажна система абсолютна непомітна на ділянці, оскільки трубопровід зверху посипають родючим грунтом, на яку можна посадити овочеві культури

Для облаштування водогону в траншеї знадобиться:

Система ефективно використовується в разі затоплення ділянки грунтовими водами.

Складання схеми розташування елементів

Перед здійсненням робіт необхідно скласти план ділянки, зазначивши об'єкти житлового, побутового і господарського призначення, а також чагарники, дерева, клумби.

Далі необхідно визначити місце для колодязя з урахуванням розташування водовідведення. Як водовідведення може виступати каналізація, свердловина або будь-який інший природний джерело води.

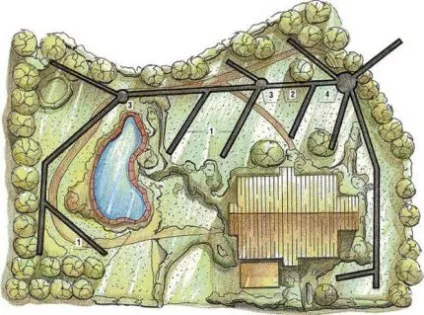

Схема ілюструє розмітку відкритої дренажної системи по схемі «ялинка». На малюнку: 1) відгалуження трубопроводу; 2) основна стічна труба; 3) зливовий стік; 4) колодязь

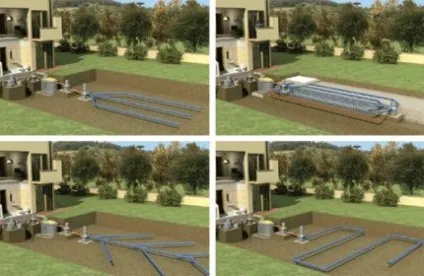

Потім необхідно скласти схему розташування траншей. Існує 4 основних типи схем:

• розташування змійкою;
• паралельне пристрій;
• закладення дрен ялинкою;
• розташування по трапеції.

Схему можна вибрати самостійно, але частіше за все використовується розмітка «ялинка».

Вибір схеми розташування труб залежить від форми ділянки. Найбільш ефективною є схема «ялинка», оскільки вона здатна охопити найбільшу площу

Канави можна розташувати по периметру території і по контуру будинку. На ділянці, де будуть рости овочеві культури, квіти, будується мережу з урахуванням вимог, мова про які піде нижче.

Технічні вимоги до монтажу

При побудові траншеї необхідно враховувати наступні вимоги:

• глибина повинна становити 1-1.2 м, а ширина - 35-40 см;
• біля дерев траншею викопують на глибину 1.2-1.5 м, біля лісових насаджень - на 70-90 см, біля квітників - на 60-80 см;
• якщо на рівні ПРС ділянки переважає торф'яна грунт, то, з огляду на, що вона швидко сідає, глибина траншеї не повинна бути менше метра;
• якщо ділянка рельєфний, то глибина може досягати метра, якщо пологий або з невеликим ухилом, то рити траншею глибиною менше 1.5 м неефективно;
• на глинистих ґрунтах: супесях, суглинках траншеї викопують на відстані 7-10 м один від одного, на добре дренованих: пісках, гравійних і щебністих відкладеннях - на 15-20 м;
• система осушення повинна розташовуватися далі 1 метра від фундаменту будинку, а мінімально допустима відстань до паркану - 50 см.

Для спорудження відкритої дренажної системи слід підібрати спеціальні труби з сіткою. Їх діаметр може варіюватися від 0.15 до 0.5 см. Від використання азбестоцементних або керамічних дрен краще відмовитися, оскільки вони непрактичні, вимагають попередньої підготовки, частого промивання, швидко засмічуються.

Найбільш ефективними є труби з пластика з перфорацією з геотекстилем і фільтром з кокосового або іншого волокна

Для пристрою закритих дренажних гілок рекомендується віддати перевагу перфорованим трубах з полімерних або композитних матеріалів. Деякі модифікації оснащені спеціальною фільтрує оболонкою (геотекстилем), яка перешкоджає засміченню системи.

Діаметр колектора повинен бути більше діаметра труби. Якщо площа облаштовується ділянки понад 0.5 га, то діаметри можуть бути рівні.

Ухил системи в бік колектора повинен становити 2-3 мм на кожен метр труби діаметром 5-10 см. Якщо заплановано використання труби більшого діаметру, то нахил повинен бути меншим.

Володарі земельних ділянок в низині або на крутому схилі стикаються з проблемою, коли вода застоюється в найнижчому місці, коли як водоприймач може розташовуватися вище. В цьому випадку в нижній частині території потрібно спорудити накопичувальний колодязь, в який необхідно впровадити дренажний насос. З його допомогою відбувається відкачка води наверх зі скиданням у канаву, яр або інший приймач води.

Хід роботи при спорудженні системи

Перше, що необхідно зробити перед копанням траншеї - спорудити дренажний колодязь. Його глибина повинна становити 2-3 м, а діаметр - до 1 метра.

Найбільш надійний колодязь - бетонний. Однак встановити бетонні кільця вручну не завжди можливо, тому доведеться вдатися до допомоги підйомної техніки. До того ж, висока вартість і недовговічність є недоліками бетонних конструкцій.

Пластиковий колодязь - спеціальна конструкція, виконана з поліетилену, поліпропілену або полівінілхлориду, відрізняється практичністю і високою якістю, ефективно витримує тиск грунту. Перевага пластового колодязя в тому, що в ньому передбачені відводи для труб, а в комплектації йдуть гумові манжети, що забезпечують герметичність з'єднань.

Пластикові колодязі вважаються найбільш простими в експлуатації і установці, відповідають співвідношенню ціна-якість

Також можна вимостити самостійно цегляний колодязь, зробити конструкцію з гуми та інших підручних матеріалів.

У колодязь згодом встановлюють дренажний насос, який перекачує воду в водовідведення - каналізацію, свердловину або інший природний водоприймач.

Далі можна приступити до викопування траншей по схемі з урахуванням технічних вимог.

Настійно рекомендується використовувати труби з геотекстилем, оскільки матеріал дозволяє здійснювати фільтрацію води, перешкоджає засміченню труб і збільшує термін їх служби

Для захисту від засмічення звичайних пластикових труб використовують так звані «зовнішні» фільтри, виготовлені з соломи, волокнистого торфу, відходів ткацького виробництва.

Після викопування траншей виконують такі дії.

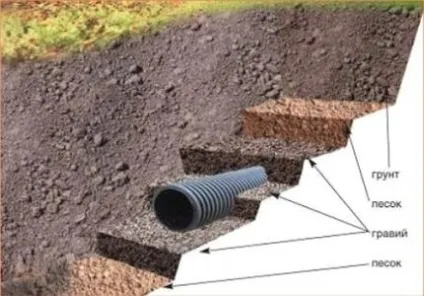

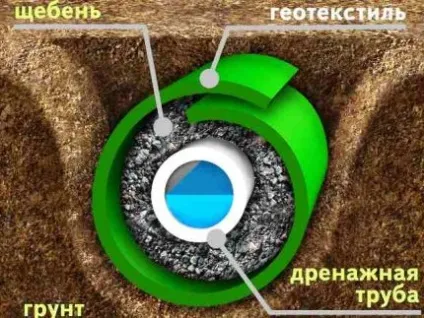

1. Засипають траншею піском на 10 см, після чого залагоджують шар геотекстилю так, щоб кромки полотна були вище поглиблення.
2. Засипають геотекстиль щебенем на 20 см.
3. Укладають дренажні труби.
4. Труби засипають гравієм або щебенем осадових порід на висоту 30-40 см, потім - великим чи гравелисті піском на 30 см.
5. Згортають геотекстиль - він буде утримувати дрібні частинки і дозволить засмічуватись системі.
6. Геотекстиль зверху посипають родючим шаром землі - грунтом.
7. Труби з'єднують з колодязем.

Технологія конструювання системи засипного дренажу відрізняється від глибинної тим, що в ній не передбачені труби. Траншеї заповнюють великим щебенем або битою цеглою, поверх засипають дрібним каменем або гравієм.

Реалізація відкритої схеми

Для створення поверхневих систем використовуються ті ж правила побудови траншеї, що і для реалізації глибинної.

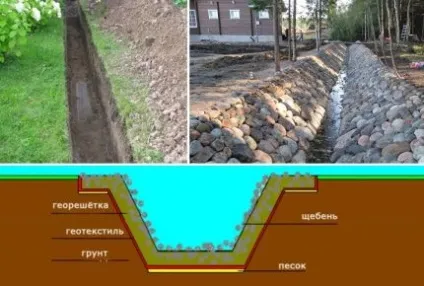

Для відкритої системи досить спорудити канави глибиною 0.7 м і товщиною 0.5 м. Стінки роблять зі схилом, кут скосу 30 градусів. Канаву виводять в стічний колодязь, який є загальним для ділянок або в будь-який інший водоприймач.

Найпростіший і недорогий спосіб пристрою дренажної системи для осушення садової ділянки - відкритий варіант, який без особливих проблем і витрат можна зробити власноруч

Стінки канав відкритого дренажу ущільнюють, іноді зміцнюють бруківкою або бутовим каменем, викладають бетонною плиткою.

Продовження терміну служби дренажу

Дренажна система засипного типу здатна ефективно функціонувати 5-7 років, коли як глибинна і відкрита осушувальні конструкції з якісними трубами дозволяють забути про проблему перезволоження на 50 років. Але це можливо за умови періодичного обслуговування мережі.

Виділяють 4 правила по догляду за системою.

1. На ділянці, де розташовані труби, не повинна проїжджати великогабаритна техніка - дорогу для неї слід прокладати окремо.
2. Регулярне розпушування землі поліпшить її водопроникність, що забезпечить хорошу роботу системи.
3. Раз на 2-3 роки слід проводити промивку труб під сильним напором води, очищаючи їх від частинок глини, іржі.
4. Земляні роботи по монтажу слід проводити на вологій землі.

Виконуючи прості поради, можна продовжити термін служби обладнання і уникнути ремонту.

Монтаж дренажу в землю позбавляє власників земельних соток від багатьох проблем. Встановивши осушувальну систему, можна не турбуватися про стан культур, загальному вигляді ділянки при підвищенні вологості.
