Допоможіть підключити електродзеркала перегляд теми
Вітаю! Питання таке: купив б / у дзеркала на розбиранні і не можу підключити. Провід не відповідають схемам, які нарив в інеті. Коротше, дроти до дзеркал підвів і до джойстика (колодка). Залишилися: чорний з шайбою (маса) - це зрозуміло. Помаранчевий, білий, жовтий і колодка одинарна (тато) з чому -то двома підведеними до неї коричневими проводами. Що куди підключати? І колодка одинарна куди йде. Електродзеркала з підігрівом. Спасибі заздалегідь.
На форумі 5 років
Ніхто не допоможе тут?
На форумі 12 років
Project 51 писал (а):
Ніхто не допоможе тут?
може слід назва дзеркал для початку вказати?
На форумі 7 років
Авто: Великий на 18 постолах
На дзеркало повинно йти 5-ть проводів.
маса і + для обігріву - шукати мкльтком за наявністю маленького опору
3 дроти для 2-х моторів.
провод1 ________ мотор ___ L (ПР2) ____ мотор _______ провод3
по 3-м проводам виконується реверсування в роботі моторів
_________________
Світ повний "дивовижних" людей.
Скільки в людях не розчаровуйся, все одно здивують.
Tom_as

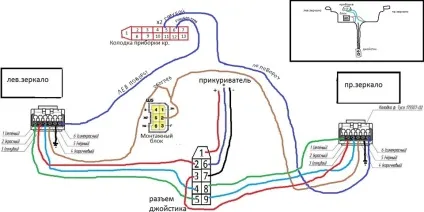

Я брав проводку готову, але потім ваще пошкодував що її брав, т.к. по-перше довжини її не вистачило і довелося докуповувати дроти і нарощувати - це раз, і по-друге один фіг переробляв, т.к. робив обігрів окремий через реле на окрему кнопку, а не підключав як зазвичай на обігрів заднього скла, і переробляти ще довелося через те, що фішка проводів дзеркал пріоровскій кругла, а 10ий джойстик з прямокутною фішкой.В принципі ось схема
Думаю по ній зрозуміло че куди підключається, єдине тут окремої кнопки обігріву немає, але думаю і так зрозуміло як її через реле підключити, ну і на схемі просто ще дроти від поворотів яких у мене немає
Виникло питання що за контакт №6 на колодці джойстика до якого підходить синій провід позначений зірочкою?
_________________
На форумі 6 років
Звідки: Новошахтинськ - Марганець, Ростовська обл.
Авто: 21103-> 21104-> 21124 07г. ГУР + кондиціонер Halla + Panasonic
Tom_as
Че-то я вже не пам'ятаю, але здається що може це "+" підсвічування джойстика, нє?
_________________
На форумі 3 роки
Авто: ВаЗ 21124 1,6 16V. ГУР, Альтаїр
Знайшов, підсвічування блоку дзеркал.
_________________
На форумі 12 років
Звідки: м Полтава
Авто: ВАЗ 21124`07 ГУР
Це підсвічування встромляєш в 21 гніздо довгою колодки
Додано через 49 секунд:
Та й модель джостика вкажи буває підключення 2-х видів
На форумі 3 роки
Авто: ВаЗ 21124 1,6 16V. ГУР, Альтаїр
LuckyM
Джойстик не купив ще.
Яка зручніше?
Бачив на кнопках
Роз'єми у них, на кшталт, однакові.
Ще питання, якщо брати + немає від прикурювача, то звідки? Хочеться через перед з монтажного блоку замутити.
_________________
На форумі 6 років
Звідки: Новошахтинськ - Марганець, Ростовська обл.
Авто: 21103-> 21104-> 21124 07г. ГУР + кондиціонер Halla + Panasonic
Tom_as
Мені на вигляд сподобався більше як на 2Ом фото твоєму, я такий і взяв, мені подобається - зручний, ну і виглядає по Симпотичная (але смаки у всіх то різні) .Я плюс брав від замка зажіганія.Т.е. з того дроти де з'являється + 12V коли включається запалювання
_________________
Саїд
У мене чотири ЕСП тому згаданий тобою блок не розглядався, бо замарачіваться з блоком управління електрикою не горю бажанням (каліноблок на 4е ЕСП слабкострумовий), а встановлювати силовий блок на дві кнопки і додатково ще дві одиночні - виглядає колгоспно.
Придбав на оптовому блок управління дзеркалами (тепер джойстик), колодку під його роз'єм, і нарешті знайшов відповідні роз'єми до дзеркал. Сьогодні буду шукати правильну терморегулятори.
На форумі 3 роки
Авто: ВаЗ 21124 1,6 16V. ГУР, Альтаїр
хочу зазначити що на дзеркалах присутній по два роз'єми: один для підігріву - квадратний, другий для електрорегулювання - трикутний
Зараз дивлюся на роз'єми і дроти збігаються за кольором з твоєї схемою, так що заморочуватися не буду.
Саїд
Приблизно так і хотів зробити, а реле на засувку повісити, проте дроти підігріву вже заведені в двері, буду пороги знімати і шукати звідки запитані, є підозра, що від кнопки обігріву заднього скла як на схемі System16v
_________________
На форумі 7 років
Звідки: вулиці запорошеного міста
Авто: у мене все було
Реле для підігріву дзеркал не обов'язково використовувати, там ток досить малий.
