Додаткові поверхні нагрівання котла

Переважне поширення пароперегре-Ватель отримали у головних котлів. Підвищення температури паря поло-тивних впливає на економічність пароенергетіческой установки (ШЕУ). При використанні на ШЕУ пара з високою температурою збільшується перепад ентальпій, спрацьовує в паровому двигуні, завдяки чому можна отримати більше корисної ра-боти, велику потужність, знизити втрати. У перегрітої пари більш стійкий стан, так як кон-денсація його може початися тільки після того, як він охолоне до тем-ператури насичення, відповідними віючою даному тиску. При ис-користуванні перегрітої пари виключним видом-чає небезпека появи гідрав-вих ударів в паропроводах.

У допоміжних і утилізаційних-них котлів пароперегрівачі уста-новлюють рідко (в залежності від типу і призначення парових спожи-вачів) і переважно на тих су-дах, де застосовується ходової утілі-заційного турбогенератор. У утілі-заційного корпусів застосовуються па-роперегревателі, як правило, кон-вектівного типу без регулювання температури перегрітої пари, Тому їх класифікують в основ-ному по компоновці поверхні на-Гревьє. Пароперегреватели бувають петльові та змієвикові, при цьому, петльові можуть мати один або два колектора. Змієвикові паропере-гревателі завжди мають два колектив-тора. Залежно від расположе-ня труб пароперегрівачі можуть бути вертикальними і горизонталь-ними. Часто у допоміжних кіт-лов пароперегрівачі роблять в ві-де двох колекторів, з'єднаних трубами, що повторюють приблизно погибь останнього конвективного пучка парообразующих труб котла (див. Рис. 5.7).

У петлевом пароперегрівача (рис, 1.16) для забезпечення руху-ня пара через труби встановлюють перегородки 5. Насичена пара з парового колектора котла надходить в колектор 9 пароперегрівача через патрубок 8. Спочатку пар попа-дає в камеру 7 насиченої пари, звідки по перегородок 5 перетікає в проміжну камеру 6. з неї пар по петель / надходить в камеру перегрітої пари. 1 і далі через патрубок 4 і корпус 2 - в магіст-раль перегрітої пари і до спожи-телям.

Змієвикові пароперегрівачі використовують в тих випадках, коли нуж-на велика поверхня теплообміну при порівняно малих розмірах котла. Прикладами використання змієвикових пароперегрівачів мо-гут служити сучасні головні котли шахтного типу для потужних турбін з проміжним перегрівом пари (див. § 10.1), а також окремі допоміжні і утилізаційні агрегати теплоходів.

Слід зазначити, що у змійовик-вих пароперегрівачів на відміну від інших типів підвищений опору-ня руху пара. У цих паро-перегрівачів при виведенні котла з дії утруднено видалення вологи із секцій змійовиків, що утворюється через конденсації, а в разі вихо-да з ладу змієвидного елемента відчутно зменшується поверхню нагріву.

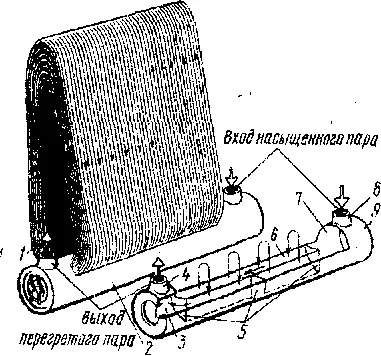

Мал. 1.16. Вертикальний одноколлекторний петлевий пароперегреватель

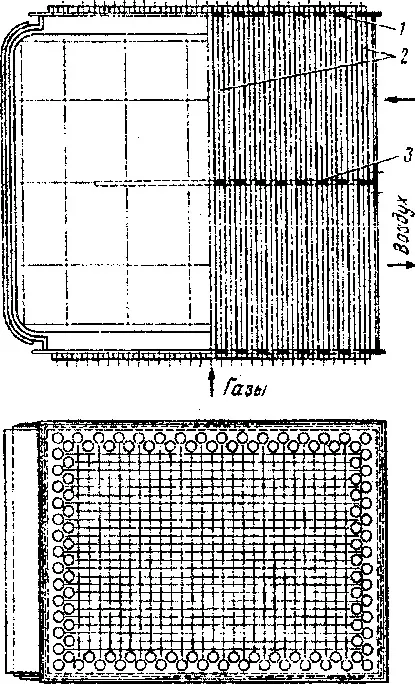

Мал. 1.17. Вертикальний двухходовой труб-чатий воздухоподогреватель

Воздухоподогреватели. Вико-ються для підігріву повітря, пода ваемого котельним вентилятором в Гопко. Теплота, що вноситься з повітрям в топку, помітно підвищує еконо-мічності котла, сприятливо впливає на перебіг топкового процесу, прискорює процес займання і горіння палива, збільшує темпе-ратурний натиск і швидкість газів, підвищує початкову температуру в топці і газоходах.

Воздухоподогреватели, що працюють на теплоті димових газів, є нагрівальними елементом-тами, встановленими останніми по ходу газів. Всі головні котли обладнуються воздухоподогревате-лями.

Загальний пристрій одного з нібито підігрівачів повітря показано на рис. 1.17. У вертикальному двоходовому трубчатом воздухоподогревателе гази проходять всередині труб 2 від низу до верху, а повітря омиває їх зовні. Для організації рух повітря передбачена роздільник ная перегородка 3. Труби, що мають шахове розташування, встановлюються в трубних решітках 1 на зварюванні. Зустрічаються воздухоподо-гревателі пластинчасті, виготовлені з штампованих сталевих фі Гурни пластин або відлитих секцій між якими утворюються канали для проходу газу і повітря.

1. Назвіть марки сталей, що застосовуються в котлобудуванні.

2. Які труби застосовують в котлобудуванні?

3. Для чого лаз має Еліптичність форму?

4. Для чого і де розташована труба нижнього продування?

5. Для чого дірчастий парової щит?

6. Яке призначення каркаса котла?

7. Чому тільки одну опору котла кріплять до фундаменту жорстко?

8. Що таке обмуровка?

9. Чи може бути встановлений пароперегрівач на утилізаційному котлі (в якому разі)?

11. Навіщо нагрівати повітря в воздухоподогревателе?
