Dip-перемикач як альтернатива джампер на системних платах

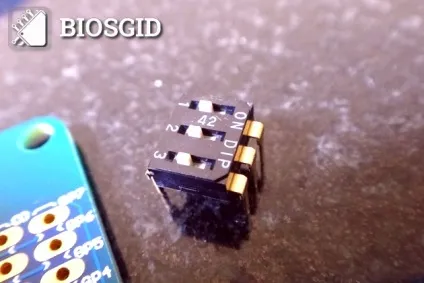

DIP-перемикач (або перемикач в корпусі ДІП) - це такий елемент управління, який можна зустріти на багатьох старих платах комп'ютерів. Цей елемент управління являє собою групу з кількох перемикачів, укладену в корпус DIP (dual in-line package). Термін DIP-перемикач (DIP Switch) може ставитися як до всієї групи в корпусі ДІП, так і до окремого перемикача з цієї групи.

Перемикачі в корпусі ДІП були розроблені в середині 1970-х рр. Цей різновид перемикачів спочатку призначалася для застосування на електронних друкованих платах спільно з іншими компонентами. В даний час DIP-перемикач часто використовується для управління функціонуванням електронних пристроїв в особливих ситуаціях.

DIP-перемикач можна розглядати як альтернативу групам джамперів (перемичок). Основна перевага ДІП перед джамперами полягає в тому, що управління за допомогою перемикачів здійснюється швидше. Крім того, у перемикачів ДІП немає зовнішніх деталей, які можуть бути втрачені.

різновиди

Існує безліч різновидів перемикачів DIP Switch. Основними з них є поворотні перемикачі, перемикачі у вигляді повзунків і коромисел.

Поворотні DIP - перемикачі містять кілька електричних контактів. При повороті перемикача потрібний контакт поєднується з номером, зазначеному на корпусі перемикача і замикається. Поворотні перемикачі DIP Switch можуть бути виконані в різних розмірах - у вигляді великих коліс прокрутки або маленьких коліщат, для повороту яких необхідно використовувати викрутку.

Також дуже поширені перемикачі у вигляді повзунків і коромисел. Зазвичай вони представляють собою набір з простих однополюсних однопозиційних перемикачів (SPST), які можуть бути або включені, або вимкнені. Таким чином, кожен DIP-перемикач подібного типу дозволяє встановити однобітний значення будь-якого параметра. Однак значення всіх перемикачів набору можуть інтерпретуватися як більше число. Різні положення семи перемикачів в наборі можуть утворити 128 комбінацій, що дозволить визначити, наприклад, один стандартний символ ASCII. 8 перемикачів складають вже один байт і можуть утворювати 256 комбінацій.

Корпус ДІП-перемикача може мати спеціальні вставляються в роз'єми штирі або підставку, які покликані забезпечувати електричний контакт між перемикачем і друкованою платою. Хоча перемикачі можуть з'єднуватися з друкованою платою безпосередньо, проте, сигнали від перемикачів, як правило, підлягають перетворенню в більш низькі і високі сигнали. У подібному випадку плата потребує проміжної схемою для підключення DIP Switch. Ця схема зазвичай складається з декількох резисторів, буферного пристрою, що запам'ятовує, декодирующего пристрої та інших компонентів.

Використання

Також DIP-перемикачі досі використовуються в деяких пультах дистанційного керування для запобігання інтерференції пристроїв, що працюють на одній частоті. DIP-перемикач дозволяє встановлювати різні радіочастоти для кожної пари приймач / передавач, і в результаті стає можливим використовувати кілька однакових пристроїв, розташованих поруч один з одним. DIP-перемикач поворотного типу теж до сих можна зустріти в багатьох пристроях, наприклад, в радіопередавачах, а також в пристроях домашньої автоматизації стандарту X10.
