Діодний міст - іншими словами, двонапівперіодний випрямляч, який призначений для того, що б перетворювати змінний сигнал в пульсуючий постійний, іншими словами, виробляти випрямлення сигналу. Діодний міст дуже поширений елемент, який присутній у всіх блоках харчування.
Основною функцією діодного моста є випрямлення змінного сигналу (напруга, струм і тд.), В результаті якого вихідний сигнал буде мати частоту в двічі більше від вхідних, але завжди буде мати позитивну полярність.
Діодний міст найбільш поширений у вигляді «діодний збірка», що дозволяє більш легко встановлювати його в схему, або він може бути представлений у вигляді окремих діодів. Недоліком діодним збирання є те, що при поломці одного з діодів доводиться міняти весь елемент, що іноді є економічно не вигідним, але з огляду на дані ціни на напівпровідникову продукцію, це питання більш не актуальний.
Схема діодного моста це з'єднання 4 діодів, або ж можуть використовуватися інші типи вентилів.
Малюнок 1 - Схема діодного моста
Так само, в схемах він буває представлений у вигляді зазначеному на малюнку 2.
Принцип роботи полягає в тому, що коли на вхід проходить позитивна полуволна, відкриті лише 2 діода, інші 2 закриті.

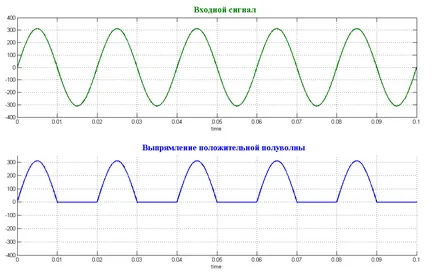

Малюнок 4 - Випрямлення позитивної напівхвилі
Коли на вході з'являється негативна полуволна, відкриваються 2 інших діода.

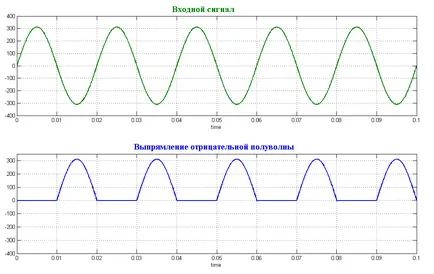

Малюнок 5 - Випрямлення негативної напівхвилі
Малюнок 6 - Випрямлення негативної напівхвилі
Тоді в кінцевому результаті на виході ми отримаємо вихідний сигнал який у якого частота в двічі більше ніж у вхідного. Таке випрямлення називається двохнапівперіодне випрямлення. У разі виходу з ладу одного з діодів, випрямляч не перестане працювати, але тепер він буде проводити лише одну півхвилю, таке випрямлення буде називатися однонапівперіодне випрямлення.
Різницю між одно- і двухполуперіодним випрямленням ви можете подивитися на малюнку 5.

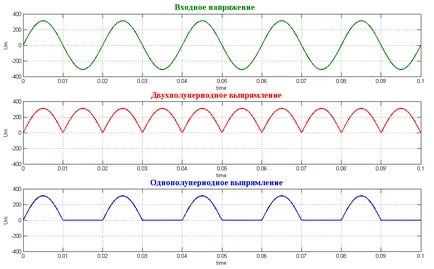

Малюнок 7 - Різниця одно-та двох полупериодного випрямленням з однаковим вхідним сигналом
