Дефлектор вентиляційний на трубу димоходу своїми

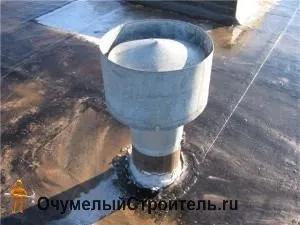

Очманілий Строітель.ru знає, що власникам будинків відомо, що частенько виникають проблеми з димоходом і його тягою, особливо це відчувається, коли на вулиці сильний вітер. Щоб уникнути цих проблем був придуманий вентиляційний дефлектор. Що ж він собою являє? Іншими словами його називають димохідним дефлектором або ще в народі парасольку на трубу димоходу - це пристрій, який розміщують на кінці труби димоходу або вентиляційного каналу, щоб збільшити тягу.Все це можна зробити своїми руками. Крім того, це відмінний захист від бруду, пилу, різного роду сміття. Зараз я вам розповім про принцип Рабат такого механізму. Отже, потоки повітря вдаряються в дифузор з зовнішнього боку, обволікають його і так створюється невелике розрідження, яке дозволяє збільшити димохідну тягу. Можливо, зробити такий дефлектор в домашніх умовах. Так можливо.

Стандартний вентиляційний дефлектор складається з таких частин:
1. вхідний патрубок;
2. діффузорного частина;
3. дефлекторного корпус;
4. ковпак (який має форму конуса, парасолька);
5. кронштейн для кріплення.

Щоб самостійно самому виготовити вентиляційний дефлектор в домашніх умовах потрібно:

1. придбати оцинковане залізо;
2. провести всі розрахункові роботи;
3. намалювати креслення (приклади нижче в статті);
4. після виріжте з картону потрібні деталі (розміри в таблиці), а потім зробіть це на металі.
5. закріплюємо деталі заклепками або болтами;
6. виріжте кронштейни для того, щоб закріпити ковпак;
7. закріплюємо дифузори на кронштейні за допомогою зварювання.

Розрахунок деталей розміру дефлектора, робимо креслення:

В основі, для розрахунку потрібно взяти діаметр внутрішньої частини димоходу (d), після чого, завдяки спеціальній таблиці легко можна вибрати висоту дефлектора (H) і ширину дифузора (D)

Основою для розрахунку повинен бути внутрішній діаметр димоходу - d. таким чином за допомогою таблиці розраховується висота - H. а також ширина нашого дифузора - D

Зазвичай за основу беруться такі співвідношення:
Висота: 1.6 - 1.7 d
Ширина дифузора: 1.2 - 1.4 d
Ширина верхнього ковпака: 1.6 - 1.9 d
Примітка: d - діаметр димового каналу усередині

Збірка і установка вентіліціонного дефлектора (на трубу димоходу)

Отже, щоб зібрати дефлектор, потрібно встановити нижній циліндр на вентеліонное отвір і закріпити болтами. За допомогою хомута закріплюємо дифузор. На кронштейни закріплюємо ковпак-парасольку і зворотний конус. Для того, щоб зробити дефлектор на димохід своїми руками потрібно намалювати його креслення. Це не так просто, але можливо. Отже, для того, щоб проводити розрахунок нам потрібно:

1. виміряти внутрішній діаметр;
2. При допомогою спеціальної таблиці (абзацом вище) дивимося висоту дефлектора і ширину дифузора.

Для того, щоб зробити дефлектор на трубу димоходу самостійно своїми руками вам знадобляться такі інструменти як:
спеціальні ножиці (по металу); зварювання;

болгарка;
рулетка;
дриль;
хомут;
оцинковане залізо;
болти і гайки;
смужка з метала.

Дефлектори бувають різні, наприклад. дефлектор Григоровича. ЦАГІ, круглий «Волпер», відкритий Аstаtо, Н-подібний, дефлектор в формі зірки «Шенард». Всі вони округлої форми і обертаються.

дефлектор ЦАГІ
Він створює природну тягу теплової та вітрової напір.
Порада: для максимальної тяги встановлюйте дефлектор вище рівня даху на 1,5 - 2 метри.
Креслення вентиляційного дефлектора ЦАГІ:

В основному пристрій дефлекторов дуже прості, тому ви можете легко зробити його своїми руками. Але стежте, щоб ваші вимірювання були правильними і точними. Так, як, якщо ви зробите помилку, дефлектор може працювати неправильно. І замість того, щоб зробити тягу димоходу краще, навпаки її погіршить. До речі, дефлектори - це дуже зручні і потрібні пристосування. Так, як з їх допомогою не тільки посилюється тяга, але і в димар не потрапляє всякий різне сміття. Відповідно, ви не будете витрачати свій час, лазити по дахах (що погодьтеся досить небезпечно) і чистити димарі.

Примітка. Якщо ви не хочете підключати витяжку до вентиляції, то можливо встановити таку витяжку без підключення до вентиляції.
Порада: якщо ви не знаєте, як користуватися зварюванням, дрилем, то придбайте такий дефлектор на ринку або в магазині. До речі, там дефлектор ще і емальований. Але все ж приємніше, коли є усвідомлення того, що ви робите, щось для свого будинку власними руками. Це нічим не заміниш. Удачі вам в цьому. І не бійтеся, пробуйте, експериментуйте і все у вас вийде!
