Датчик теплої підлоги як перевірити, встановити і підключити

Датчик теплої підлоги - це пластина або стрижень, тіло якого спаяні з двох металів. Відмітною властивістю таких біметалевих провідників є їх унікальні здібності - одні виробляють електричні сигнали, величина яких залежить від температури середовища, в яку поміщені провідники; інші в різних температурних умовах здатні приймати певну форму.

Особливості біметалів використовуються промисловістю для створення різних терморегуляторів - пристроїв, які дозволяють автоматизувати роботу електронагрівальних систем.

Особливості та переваги використання

Принцип роботи кожного з цих пристроїв покладено в основу створення терморегуляторів - механізмів, які включають і відключають електричний ланцюг в залежності від стану датчика.

У системах нагрівають підлоги до заданої температури, використовуються датчики, які розрізняють за багатьма параметрами. Але найбільша відмінність між ними полягає в принципі роботи.

Перший вид приладів - це електромеханічні вимикачі, які замикають і розмикають контакти ланцюга фізично. Їх робочий елемент - біметалічна вигнута пластина, кривизна якої залежить від температури. При вимкненому колі пластина згинається до тих пір, поки не доторкнеться до протилежного контакту. При нагріванні провідник випрямляється і з'єднання переривається.

Переваги терморегулятора, в якому використовується електромеханічний температурний датчик - простота, надійність і доступна ціна. Такий прилад нескладно замінити або полагодити власними руками. Крім того, електромеханічні датчики універсальні - вони мало залежать від моделі обігрівального контура.

Недолік такого приладу - регулювання необхідно здійснювати вручну. Система не здатна реагувати на температуру навколишнього середовища.

Датчик температури для теплої підлоги другого типу використовує елемент, здатний виробляти електричний сигнал. Потужність сигналу залежить від температури середовища, в яку поміщений біметалічний стрижень. Імпульс направляється в електронний блок терморегулятора, який регулює подачу електроенергії.

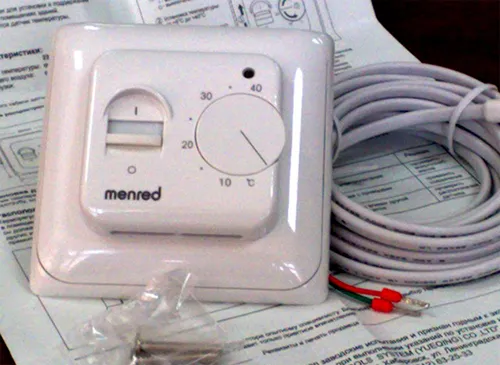

Терморегулятор обладнаний сенсорною системою управління, його інтерфейс містить цифровий екран, на який виводиться інформація про параметри роботи. Датчики цього типу дають можливість задавати точні значення температури, а підтримання необхідного рівня блок виконує самостійно.

Переваги різних терморегулювальних систем проявляються в різних умовах. Використання пристроїв з електромеханічним принципом дії виправдано в окремих приміщеннях, в яких людина перебуває короткий час, але відвідує їх регулярно, наприклад - ванна кімната або кухня. Програматори краще розміщувати в житлових приміщеннях - спальнях і віталень.

Види і типи пристроїв з датчиками

Терморегулятори електромеханічного типу часто бувають накладними - вони можуть бути вбудовані в електричні розподільні щитки. Гідність цієї схеми виявляється в тому, що прилади можуть бути легко підключені до пристроїв захисного відключення.

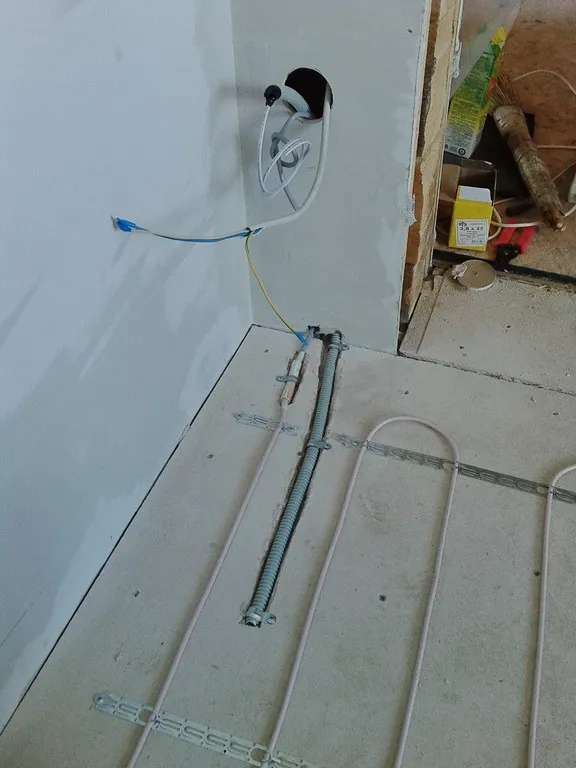

Датчик для теплої підлоги може монтуватися безпосередньо в ланцюзі обігріву - в складі водяного або електрокабельної контуру. Температурний датчик - пристрій невеликого розміру, оснащене кабелем для передачі електричного сигналу - може бути виносним і стаціонарним. Виносний пристрій просто поміщають між нагріваючими проводами.

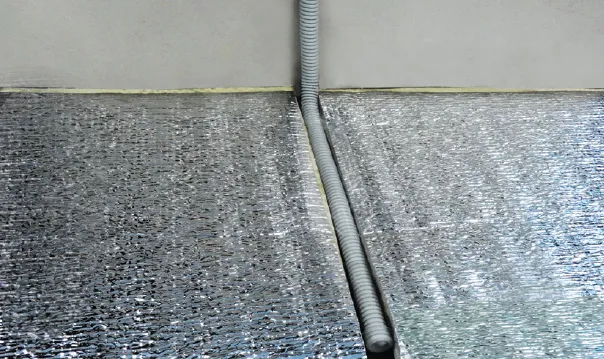

Монтаж приладу в бетонну стяжку виконується з використанням додаткових захисних чохлів з відрізка гофрованої труби. Розміщувати пристрій потрібно таким чином, щоб забезпечити до нього доступ. Якщо нагрівальний контур для підлоги плівкового типу, датчик поміщають в більш жорсткий корпус з металопластику. В цьому випадку раціональним рішенням при монтажі буде штробірованіе стіни і підлоги.

При виборі систем керуючих механізмами обігріву приміщень, часто орієнтуються на пристрої, що контролюють температуру атмосферного повітря. Вони дозволяю створити стабільний мікроклімат в квартирі і підтримувати його на заданому рівні без участі людини. Терморегулятори такого типу можуть працювати з декількома датчиками, встановленими в різних приміщеннях.

Щоб терморегуляція була ефективною, мати у своєму розпорядженні температурний датчик необхідно на оптимальній висоті подалі від опалювальних приладів і пристроїв, що випромінюють тепло. По можливості, прилад повинен бути закритий від сонячних променів і захищений від протягів.

Мінуси використання атмосферних датчиків:

1. 1 Подібний спосіб регулювання є нераціональним, якщо підлоги накриті лінолеумом або паркетом - матеріалами, які не повинні піддаватися значному тепловому впливу.
2. 2 Теплообмін в приміщенні повинен бути повністю збалансований, інакше нагрівальні елементи будуть працювати в режимі запізнювання, наприклад, раптове потрапляння в кімнату холодної повітряної маси призведе до перевантаження вже розігрітого контуру.

Установка температурних датчиків

1. 1 У стінний перегородці роблять роззявлений: його глибина повинна бути достатньою для установки монтажної коробки;
2. 2 Від виїмки вниз і в стяжці підлоги пробивається канал (штроба) для прокладки кабелів і сигнальних проводів;
3. 3 Від посадкового місця вгору і до розподільного щита пробивається канал для вхідних проводів.
4. 4 Сигнальні дроти і силовий кабель упаковують в пластмасовий захисний шланг: його діаметр вибирають таким чином, щоб у разі необхідності прилад можна було витягти. Вигин туби повинен бути досить округлим (від 5 см) - він не повинен з часом стати перешкодою для можливого просування приладу і кабелю.
5. 5 Датчик розміщують на рівновіддаленій відстані від усіх теплових елементів і не ближче 0,5 м від стіновий перегородки.

Підключення температурного датчика

Підключення датчика теплої підлоги - багатоопераційний процес, дотримання якого вимагає ретельності. До того як підключити датчик до електромережі, необхідно виконати підготовчі роботи:

1. 1 Знеструмити мережу;
2. 2 В розподільній коробці на дин-рейці закріпити додатково захисне відключає пристрій і автоматичний переривник. Зовні прилади схожі, але принцип роботи їх різний. Перший девайс призначений для відключення напруги в разі пошкодження ізоляції і появі «пробою» на стіни. Другий необхідний для відключення мережі при короткому замиканні;
3. 3 До місця монтажу датчика від розподільчої коробки прокласти трижильний кабель.

Як підключити датчик теплої підлоги? У розподільній коробці підключити дроти в такий спосіб:

• чорний: до проміжного автомату (знизу), від нього - до УЗО (знизу), далі - до вступного автомата;
• блакитний (синій): до УЗО (знизу), далі - до колодки з нульовими проводами;
• жовтий із зеленою смужкою - до земляний шині.

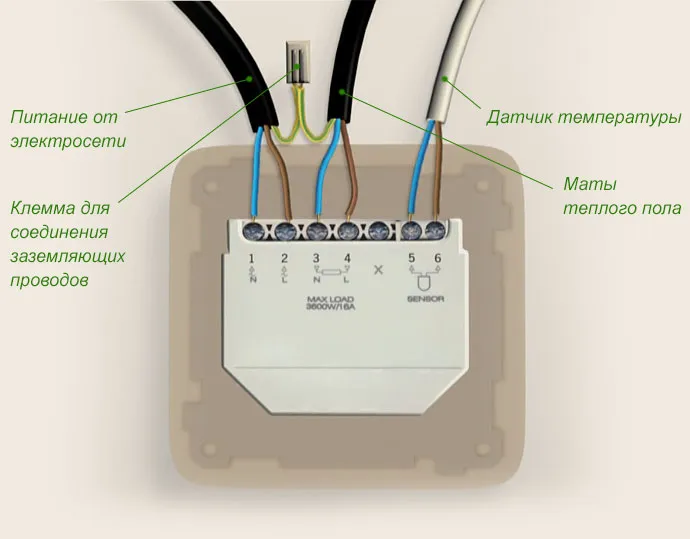

У монтажній коробці потрібно приєднати проведення до терморегулятора відповідно до схеми. Порядок підключення і схему визначає інструкція.

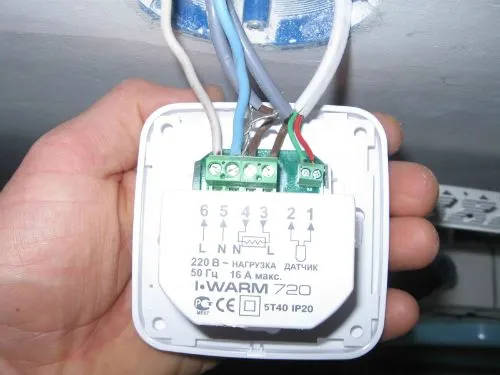

Всі пристрої оснащені стандартною колодкою з шістьма клемами, на яку нанесена відповідне маркування. У кожного роз'єму варто марка, яка позначає:

• L: «фазний провід» від мережі;
• N: «нульовий» провід від мережі;
• L1: «фазний провід» до теплового контуру;
• N1: «нульовий» провід до теплового контуру;
• PE: заземлювальна шина.

Слід звернути увагу:

1. 1 На колодках деяких терморегуляторів може бути відсутнім клема для підключення «земляного дроти». В цьому випадку, відповідні дроти скріплюють безпосередньо - за допомогою відповідного роз'єму або болтового з'єднання;
2. 2 Маркування проводів, які підключаються до робочих елементів нагрівача, може мати інший вигляд, наприклад: «L» і «N» з'єднані перемичкою із позначкою резистора (прямокутником).

Заміна температурного датчика

Ремонт теплої підлоги електрокабельної типу часто пов'язаний з виходом з ладу датчика температури, терморегулятора або пристроїв, що підключають. Бувають випадки, коли припиняють функціонувати елементи нагрівачів. Щоб знайти причину необхідно провести діагностику.

Фахівці стверджують, що існує всього дві несправності електричних пристроїв: немає контакту там, де він повинен бути, і є контакт там, де його бути не повинно. Обидві несправності виявляють за допомогою тестера.

До початку робіт харчування відключають від мережі.

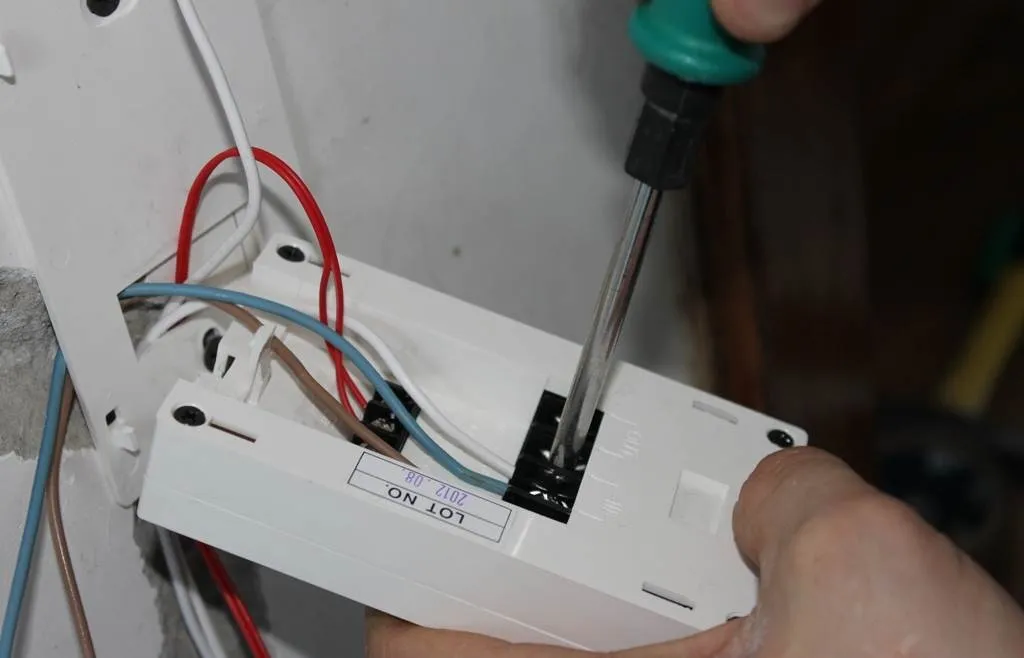

Тестування починають з вхідних проводів. До початку «прозвонки» розбирають корпус терморегулятора. У більшості випадків для цього необхідно двома викрутками підчепити регулювальну зубчатку, щоб звільнити доступ до гвинтового з'єднання. Однак зустрічаються і інші варіанти - кліпси або засувки.

Після зняття кришки терморегулятора відкривається доступ до контактної групи.

Загальна схема підключення датчика така: він послідовно включений в ланцюг разом з блоками живлення і управління.

Спочатку визначають, чи працює вхідні ланцюг. Для цього включають харчування і тестером перевіряють наявність напруги між проводами, під'єднаними до клем «L» і «N». Якщо живлячої сигналу немає - значить, не працює якийсь вимикач, в такому випадку послідовно перевіряють працездатність всіх пристроїв, які розташовані в ланцюзі до терморегулятора. Можливо, що буде потрібно виконати ремонт іншого приладу - колодки або переривника.

Якщо на вхідних контактах потенціал є, потрібно перевірити наявність напруги на вихідних. Для цього від терморегулятора (при знеструмлених приладах) від'єднують дроти від теплового контуру. Якщо при включеній подачі на вихідних контактах терморегулятора сигнал відсутній, значить, зламався датчик або блок управління.

Потім перевіряється опір датчика - його величина повинна лежати в діапазоні 5-45 кОм. Для вимірювання цієї величини потрібен омметр. Точні параметри, яким повинні відповідати характеристики датчика, визначає інструкція. Ремонт датчика температури неможливий, при його несправності потрібна заміна. Установка нового датчика можлива тільки з придбанням нового терморегулятора. Ремонт терморегулятора в зборі проводиться в умовах спеціалізованих майстерень.

Можливість заміни датчика температури залежить від дотримання правил його монтажу. Якщо вилучити прилад не вийде, може знадобитися ремонт всього контуру, обігрівального підлогу. При ретельному підході до проведення робіт і наявності терпіння, поміняти датчики, які регулюють температурний режим, цілком можливо навіть своїми руками.
