Дах конверт схема, виконавче креслення покрівлі конвертом (приклад)
Дах конверт, схема якої буде приведена в нашій статті - це назва однієї з найбільш популярних видів покрівлі, яку ще називають четирехскатной, вальмовой або шатровим дахом. Слово «конверт» для такої конструкції можна застосувати з тієї причини, що, якщо дивитися зверху, вона схожа на складений конверт. Проекти дахів цього виду користуються популярністю по ряду причин.
Її зручно використовувати на невеликих будівлях і досить великих будівлях. Цей вид даху зручний в наших кліматичних умовах, оскільки, завдяки необхідному ухилу покрівлі. відбувається безперешкодне сходження з даху опадів будь-якого виду.
Невисокий коник даху оберігає від загрози зриву даху під час ураганних і шквальних вітрів, виникнення яких сьогодні можливо майже в кожному регіоні країни.
До особливостей конструкції даного даху можна віднести відсутність традиційних фронтонів, які в ній замінені додатковими скатами. Відносна складність її монтажу виправдовується довговічністю і зовнішньою привабливістю.
Дах такого виду потрібно зводити, з огляду на певні нюанси. Тому вона не вважається простим у виконанні елементом будівлі. За принципом «конверта» зводяться шатрові і вальмовиє даху - все визначається особистими бажаннями домовласника.
Шатровий дах використовують на будівлях, які мають в плані квадратну форму. Вона являє собою чотири трикутники, возз'єднується в одній верхній точці.
Схема даху, що має вальмовую конструкцію, застосовується на будинках, що мають в плані прямокутну форму. Вона відрізняється більш високим кутом нахилу ската даху і саме цим відрізняється на тлі подібних варіантів покрівлі. Чотири ската в ній мають різну геометричну форму - два ската у вигляді трикутника і два ската у вигляді трапеції. В кінцевому підсумку дах зверху має вид витягнутого конверта.
Перед тим, як приступають до розрахунку даху конвертом, визначають її розміри, в які входить ширина, довжина і висота.
Подальші розрахунки базуються на знаннях, які можна вважати елементарними і заснованими на знаннях початкового курсу шкільної геометрії. Висота даху даного виду рівнозначна висоті піраміди. На основі отриманих обчислень можна приступити до розрахунку кількості необхідних матеріалів для фінішного покриття, влаштування кроквяної системи, теплоізоляції, гідроізоляції і т.д.
Кроквяна система даху конвертом
Початком зведення даху конвертом є грамотний монтаж її кроквяної системи, яку передбачає план даху. Все починається з роботи з монтування мауерлата, який можна виправдано вважати основою всієї покрівельної конструкції. Він являє собою скріплені елементи з брусів і колод, що підвищують міцність конструкції. Фактично, таким чином зводиться підстава піраміди, на яку будуть кріпитися інші складові покрівельної конструкції.
Зведений мауерлат є підставою для подальшого кріплення крокв, які будуть представляти собою каркас майбутньої покрівлі.
Якщо ви хочете мати крокви високої якості, було б непогано вибирати їх самостійно і при цьому зробити ретельний огляд і оцінку деревини.
Для кроквяної системи найкращим варіантом буде використання бруса або дощок товщиною 40-50 мм і з шириною 150 мм.
Найбільш прийнятними породами дерев, які рекомендується використовувати для пристрою крокв і обрешітки, є ялинові породи, зокрема, ялина або сосна. Дерево, яке використовується в якості матеріалу для крокв, які б варіанти покрівлі ви не використали, має бути добре висушити.
Після здійснення його чорнової обробки для поліпшення якості крокв дерев'яні бруси обробляють спеціальною просочувальної сумішшю. Вона захистить їх від можливого гниття і руйнівних дій комах.
При влаштуванні кроквяної системи слід враховувати, що на відміну від накосних або діагональних крокв проміжні крокви робляться дещо коротший. Їх встановлюють під більш гострим кутом, ніж крокви, що знаходяться на кутах. Крокви, розташовані по діагоналі, як правило, здвоюються і закріплюються на елемент коника, а на кутові елементи влаштованого мауерлата. При цьому кут нахилу повинен бути однаковим для всіх діагональних стоп.
Там, де необхідно перекрити отвір досить значного розміру, виникає необхідність в установці шпренгелів.

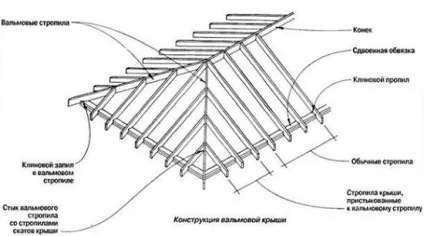

Завершальним етапом в пристрої покрівельної конструкції вальмового даху є пристрій коника. Його виготовляють, як правило, з тієї ж породи дерева, яка використовується для пристрою основного каркасу. З двох сторін конькового бруса до нього виробляють кріплення діагональних ніг. Опора проміжних крокв здійснюється на верхню обв'язку і коньковий брус. Шатрові дахи володіють чотирма ковзанами і в цій якості, як показує схема даху, виступають діагональні крокви.
Пристрій і схема обрешітки
Після того, як буде влаштована система крокв і перед початком робіт по влаштуванню обрешітки, слід звернути увагу на проведення робіт по утепленню даху. Тут можливі варіанти - все буде визначатися побажаннями домовласника і його матеріальними можливостями. На цій посаді можна користуватися бітумних гідроізолюючим матеріалом, мінеральною ватою та іншими.
При проведенні розрахунків по товщині необхідного утеплювача, важливо взяти до уваги кліматичну зону, в якій розташований будинок і мати свідчення середньої температури повітря в зимовий час року.
Перед початком робіт з укладання матеріалу слід натягнути спеціальну плівку, здатну підвищити гідроізоляційні якості покрівельного матеріалу, а також захистити конструктивні елементи покрівлі від впливу вологи, парів і сирого повітря. Для її кріплення використовується будівельний степлер. Зверху плівки виробляють установку брусків контробрешетування.
Виконавча схема покрівлі, рекомендує в якості обрешітки користуватися дерев'яними дошками, що мають товщину 2,5 сантиметра і ширину 15 сантиметрів. Вони повинні мати хорошу якість просушування і не бути дуже широкими. В іншому випадку, може статися їх викривлення. Решетування прибивається до крокв в перпендикулярному напрямку. Обрешеточние дошки повинні розташовуватися один від одного на відстані 10-15 сантиметрів. Коли в якості фінішного покриття використовується м'який матеріал, лати робиться суцільний.
Основні етапи монтажу покрівлі
Проведення підготовчих робіт розраховано на те, щоб в кінцевому підсумку здійснити роботи по настилу матеріалу, який буде представляти собою фінішне покриття всієї покрівельної конструкції.
З цією метою роблять індивідуальний вибір покриття, яке можна вибрати серед безлічі пропозицій сучасних виробників. Вид матеріалу буде залежати також від кошторисної вартості будівництва.
Проекти дахів передбачають покриття різних видів. Можна зупинити свій вибір на:
- профнастилі або металочерепиці,
- бітумної черепиці або шифер,
- керамічної черепиці або м'якій крівлі.
На особливу увагу заслуговує питання акуратного закріплення покрівельного матеріалу. Якщо воно в процесі монтажних робіт буде пошкоджено, це призведе в майбутньому до протікання даху і подальшого ремонту внутрішніх приміщень.
На завершальному етапі проводять закріплення коникових елементів, розташованих на верху даху і на її ребрах. Після цього переходять до елементів, які відповідають за водовідведення, тобто виробляють монтаж водостоку.
В кінці роботи потрібно закріпити коньковие елементи на ребрах і верху даху. Після цього треба обладнати конструкцію системою водостоку.
Загальні поняття і терміни
Коником називають місце, де проводиться вертикальна стикування скатів покрівлі.
Вальмами називають трикутні скати, які розташовуються над торцями стін.
Кроквами прийнято називати несучу конструкцію, яка, як правило, має трикутну форму. Вона сприймає на себе навантаження, що виникають під дією фінішного покриття покрівлі, а також снігу і вітрового впливу.
Кроквяна нога - це брус, що знаходиться в похилому положенні, на який проводиться безпосередній вплив покрівельного матеріалу.
Підкроквяних брус називають обв'язку, яка йде по верху стін і на яку спираються крокви.
- Варто зазначити, що серед головних переваг таких конструкцій, як стандартні вальмовиє даху є економія будівельних матеріалів, які зазвичай використовують для зведення торцевих стінових конструкцій будівлі.
- В такому випадку виникає менше проблем з тим, щоб зробити установку мансардних вікон. Якщо план даху зроблений правильно, то стіни будівлі будуть в однаковій мірі захищені від опадів, що випадають.
- Ще однією перевагою такого даху буде її здатність в однаковій мірі протистояти вітру, причому, з усіх боків.
- Безумовно, вальмовая дах - це конструкція, яка є прикрасою будинку і виглядає по-справжньому привабливо і естетично.
- Особливо такі дахи цінують в південних регіонах, оскільки завдяки кліматичним умовам, під ними можна обладнати різного роду приміщення, корисні за своїм призначенням.
Оскільки ідеальних конструкцій, створених людьми, не існує, вальмовая дах теж має свої недоліки.
При влаштуванні такого даху слід врахувати деякі моменти:
- Якщо порівнювати з двосхилим дахом, то при однаковому вигляді матеріалу для фінішного покриття, вальмовая покрівля буде важити більше, оскільки вона має велику площу покриття.
- Так як схема даху передбачає, що опор крокв відбувається по периметру будівлі, то всі стіни автоматично набувають статусу несучих конструкцій.
- Конструкція кроквяної системи вальмовой даху - це досить складна конструкція, яка в майбутньому не буде прощати допущених при її устрій помилок.
- Там, де кліматичні умови більш холодні, обладнання мансардного приміщення потребує великих витрат на пристрій теплоізоляції.
Якщо ви, зваживши всі плюси і недоліки даху конверта, зупинили свій вибір на ній, то її привабливий і симпатичний зовнішній вигляд буде радувати вас весь час, поки ви будете жити під її захистом. Правильно зробивши розрахунки, і продумано купивши покрівельний матеріал для фінішного покриття, ви зможете бути впевнені в тому, що дах прослужить не менше півстоліття.
