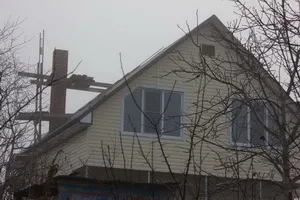

Дах каркасного будинку своїми руками

Піднімати чи мансардний поверх. На яку висоту

Мансардний поверх використовується в якості спалень, тому немає ніякого сенсу робити звичайні прямокутні кімнати. Все одно частина площі буде заставлена диванами або ліжками.

З іншого боку слід мати на увазі, що обробка підлоги і стелі з'їсть 20 см висоти.

Так, висота стель в 3 метри плавно перетвориться в 2-80.

10 см з'їсти утепленням статі - ОСБ - полістирол - ОСБ - ламінат. А зверху буде покладений гіпсокартон або підвісна стеля - підуть ті ж 10 см.

Ще один резон зробити скіс в даху - менше платити за утеплення та оздоблення приміщення.

Тому, стіни з боку вулиці піднімаємо на 1.5 - в будинку з ЛСТК стіни зроблені на основі металевого каркаса.

Матеріал для крокв

Виникає питання на основі якого матеріалу робити крокви - варіантів два - дерево або металевий каркас. Якщо робити металевий каркас, то при нагріванні даху до 90 градусів під палючим сонцем металеві балки перекриття будуть розширюватися і рвати всю обробку.

Вторинна переробка матеріалу для строп

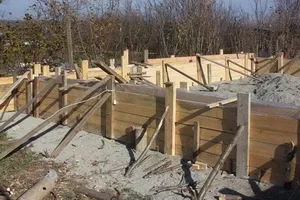

Крокви в моєму будинку зроблені з дощок опалубки при заливки бетону. Тобто я спочатку використовував дошки для фундаменту, потім розібрав щити і з отриманого матеріалу зібрав дах.

Це дуже зручно. Чи не довелося купувати новий матеріал. Дошки висохли, а так само частково просочилися бетонними добавками, що зробило дошки більш міцними.

скріплення крокв

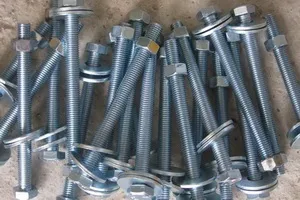

Спочатку крокви збивалися цвяхами. Однак, після того, як всі стропи були зібрані вони були скручені болтами. В принципі в наших краях ураганних вітрів немає, але краще триматися від гріха подалі. Вітрові навантаження можуть поступово розхитувати стропи, а ось болтове з'єднання не дозволить їм це зробити.

Як зробити так, щоб дах не розчавила стіни

Як зробити так, щоб дах не розчавила стіни.

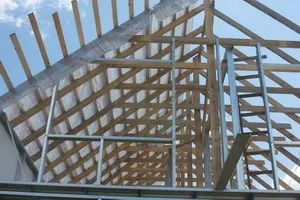

Спочатку крокви збираються і підтримуються в середині конструкції.

Подорожувати крокви конструкція - Звертаю увагу, що - це лише підтримуюча конструкція, а не остаточне рішення. Тобто цвяхи потім були замінені на болтові з'єднання, а вертикальні стійки взагалі демонтовані.

Після цього до стропам кріпляться подовжні балки. Далі під ці балки підставляються стіни втрого мансардного поверху. Тобто, дах тримається не на підставі гіпотенузи а посередині. Іншими словами навантаження даху йде на центр будинку і передається через перекриття на всі опори.

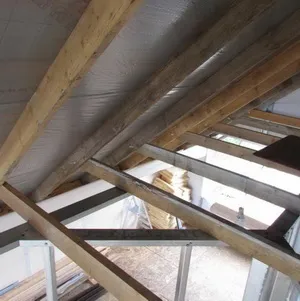

На цих фотографіях видно, що крокви по-перше скріплені болтами, а по-друге, крокви по суті справи спираються на стінові перекриття, тобто навантаження від даху розподілена в центр будинку і трохи на стіни. Це дуже стійка конструкція.

Після того, як встановили стіни, центральні підтримують підпори були прибрані.

Кріплення строп до металевого каркасу

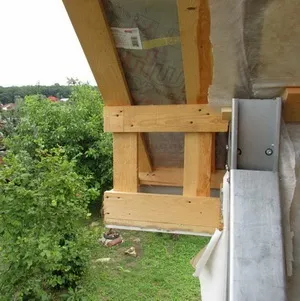

Стропи до металевого каркасу кріпляться за допомогою куточків.

Основне навантаження даху йде на стіни мансардного поверху, тому такого з'єднання, цілком достатньо. У мене не знайшлося фотографій із зворотного боку куточка, де показано як крокви прикріплені шурупами по дереву.

Який вид металевого профілю використовувався на даху

Я зараз живу в будинку з залізним дахом. Мене подобається як дощ стукає по даху. Тому я зупинився на металевому профілі. Друге питання - профіль або металочерепиця. Я вибрав профіль - його простіше монтувати.

А, крім того, моя дах не буде видно з вулиці, значить, мені не перед ким красуватися.

Утеплення даху і мансарди

Утеплення робиться з трьох шарів ІЗОВЕР. Тобто це 10 см утеплювача, який в перерахунку на цеглу значить 100 см бетонної стіни або 100 см цегляної кладки.

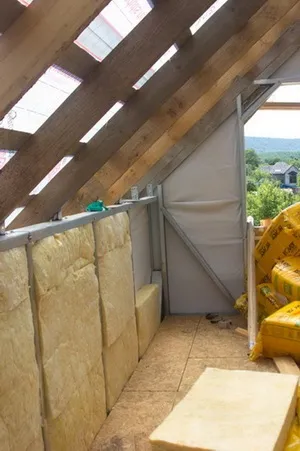

Ізовер укладається щільно і обшивається шаром пароізоляції.

З боку покрівлі використовувалася пароізоляція Ондутіс

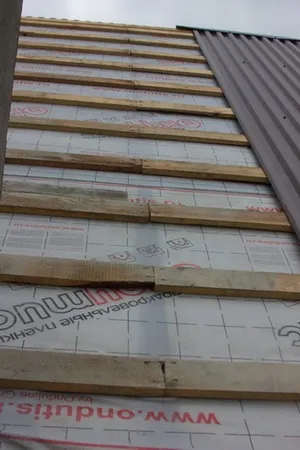

Зверху на крокви прибивають решетування з дощок 2.5см

Зверху укладалися листи профільного покрівельного заліза.

На коник прикріплюється козирок. Залишається невеликий паз, для того, щоб повітря могло йти з горищного приміщення.

водовідливи

Водовідливи вирішено було зробити пластиковими - вони мають більший термін служби і не замерзають, а це значить, менше ймовірність того, що вони заб'ються льодом і відваляться.

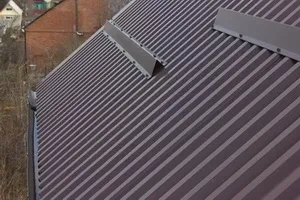

На даху встановлено снегоудержателі - це обов'язково для того, щоб водовідливи були зламані в перший же снігопад.

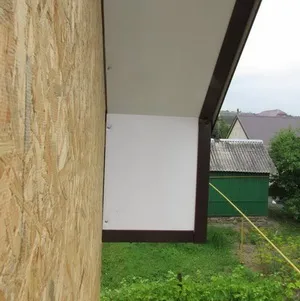

Дах знизу обшита пластиковими сендвіч панелями - виходить дешевше ніж залізом, а крім того, сендвіч панелі 24мм легко обробляти.

Вентиляція горищного простору

З обох сторін даху слід зробити вентиляційні отвори

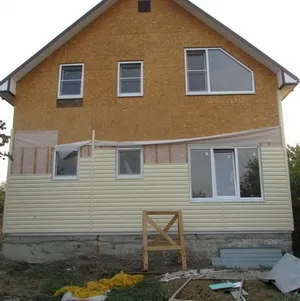

Веніляціонное вікно з фронту будинку

Вентліяціонное вікно зі зворотного боку будинку.

труба каміна

Після того, як будинок був фактично побудований, було прийнято рішення поставити камін. А це означає, що довелося частково демонтувати дах, знімати лісу, прорубувати вікно і
