Цифровий або координатний домофон
Керівник відділу розвитку, заступник директора Кириченко Владислав.
Цю інформацію необхідно знати, тому що ці технології мають великі відмінності в пристрої домофонних трубок. Координатні і цифрові технології домофона також розрізняються за способом підключення, що необхідно враховувати при монтажі пристроїв.
У цифровій системі роботи домофона все квартирні абонентські трубки підключаються на одну лінію, яка протягнута по стояку всього під'їзду будинку і має відведення для кожної квартири.
Ця лінія прокладається слабкострумових двожильним проводом від під'їзної домомофона до приймальні трубки кожної квартири. Підключення всіх трубок здійснюється паралельно з дотриманням полярності підключення до клем трубки.
На монтажній платі кожного абонентського пристрою встановлюється номер квартири шляхом установки перемичок.
Для цифрового під'їзної пристрої найбільш часто застосовуються абонентські панелі Lascomex LC-8D або Laskomex LM-8D. Якщо відкрити кришку на корпусі трубки, то можна побачити розташування всіх елементів на платі.
Справа вгорі знаходяться перемички, за допомогою яких встановлюється номер абонента. Набір номера квартири проводиться таким чином: сума чисел, які з'єднані перемичками, повинна відповідати номеру квартири.
Наприклад, для квартири №73 потрібно з'єднати перемичками клеми зі значеннями 64,8 і 1. Що залишилися непотрібні елементи (джемпери) видаляються з монтажної плати.
При самостійній заміні приймальні панелі домофона, на новій трубці потрібно встановити перемички так, як вони були встановлені на колишньої панелі.
На монтажній платі також знаходяться:
- перемикач включення (зліва),
- регулятор гучності мікрофона і динаміка (вгорі)
- клеми для приєднання до лінії, яка веде до під'їзній домофону (внизу).
Якщо в під'їзді встановлено домофон суміщеної моделі, то кодування проводиться на задній панелі домофона, або в модулі сполучення. Домофони вельми чутливі до якості сигналу, одержуваного від під'їзду.
Тому рекомендується застосовувати звичайні переговорні пристрої, що працюють краще, а так само більш стабільною. У цьому випадку дійсно правило: «чим система простіше, тим вона працює надійніше».
Домофон, що працює по системі координат, має інший принцип роботи. Комутатор, встановлений на під'їзній координатном домофон, з'єднаний багатожильним кабелем, прокладеним по стояку під'їзду, з кожною окремою квартирою.
Всі жили в проводі мають присвоєний їм колір: «0» - синій колір, «1»-червоний і т.д. Всередині кабелю знаходиться кілька жив, кожна має по десять проводів. Провід вибирається виходячи з кількості квартир, які планується підключити до звуків блоку. Так для п'ятиповерхового будинку буде потрібно кабель з двома жилами по 10 проводів, а для дев'ятиповерхового будинку - 4 жили.
Кожна абонентська панель координатного домофона приєднується до своєї парі проводів, яка визначає номер квартири. Тому для таких прийомних блоків не потрібно кодування на відміну від цифрових систем. При підключенні важливо дотримуватись полярності проводів.

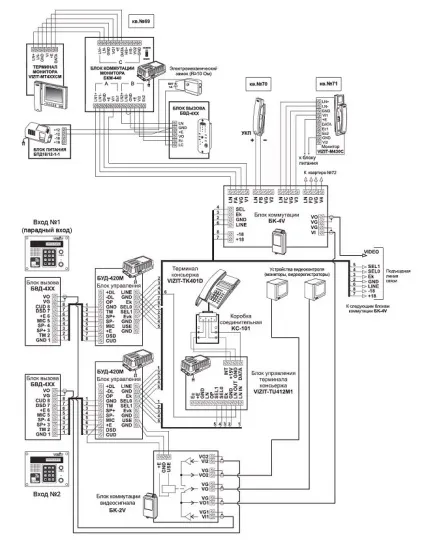

Панелі, що застосовуються для координатних систем, простіше по влаштуванню і надійніше в роботі. Вони містять менше елементів, тому мають меншу вагу і розміри. Наприклад, координатна панель УКП-12 навіть візуально відрізняється від трубок Lascomex LC-8D або Laskomex LM-8D.Ніже представлена типова схема підключення багатоквартирної домофонної системи даного типу.
Для координатного під'їзного домофона застосовуються приймальні блоки: УКП-7, Laskomex LM-UKT, УКП-12M, УКП-12. Найбільш поширеними, а так само відомими домофонами, що працюють за координатної системі, є Vizit, Cyfral, Eltis.
Різниця в роботі різних типів домофона викликано застосуванням різних алгоритмів зв'язку. При цьому обидві технології домофона надають жителям гарна якість зв'язку, а монтажникам -можливість легкого обслуговування.
Всі системи обслуговуються спеціалізованими фірмами, що мають кваліфікованих фахівців і великий досвід роботи. Тому кожна фірма вибирає свою технологію домофонів. виходячи при цьому з накопиченого досвіду експлуатації різних систем і своєї спеціалізації.
