Чи не працює духовка електроплити
У темі Ви ознайомитеся з незвичайною поломкою електроплити, де мені довелося витратити на усунення несправності близько трьох годин. Електроплита була доставлена мені нашими знайомими. За словами господині, в ній не працювала одна чавунна конфорка, а в духовій шафі слабо нагрівався нижній ТЕН. Назва у електроплити, як Ви можете помітити на фотознімку, відсутня. Мені взагалі-то не до її назви було, так як я відразу приступив до розбирання електроплити і її ремонту. Згодом, після ремонту я з'ясував, що це електроплита «Мрія», випускалася приблизно в 80-90 роках минулого століття. Хочу відзначити, що за своїми експлуатаційними якостями електроплита дуже надійна. Всі три перемикача потужності нагрівальних елементів - позиційні, електричні конфорки - чавунні з чотирма висновками для підключення. Внизу на панелі управління встановлений один перемикач для включення і відключення духовки, другий вимикач - для включення і відключення освітлення в духовій шафі.
заміна конфорки
Спочатку, була замінена чавунна конфорка, розташована з лівого боку вручений панелі (фото 1).
Як проводиться заміна конфорок, Ви вже ознайомлені з попереднім записам, то-есть, знімається панель і натомість несправної конфорки встановлюється діюча конфорка (фото 2).
Потім, приєднуються проводи до конфорці, перевіряється опір конфорки при перемиканні перемикача потужності (для заміненої конфорки).
Далі, був замінений мережевий шнур електроплити на новий, разом з електричною вилкою (фото 3). Для заміни електричного кабелю живлення потрібно зняти (відкрутити) одну бічну і задню стінки електроплити.

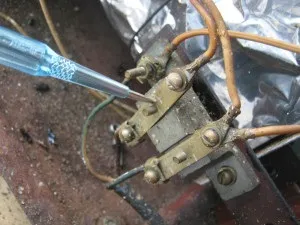

Два дроти мережевого шнура приєднуються до двох так званих «шинам» електроплити (одна з шин вказана індикаторною викруткою, фото 4).
Заміна електричної конфорки і мережевого шнура - все це дрібниці. Найскладніше було усунути несправність духовки, як уже говорилося, в духовці слабо нагрівався нижній ТЕН.
Чи не працює духовка електроплити
Для визначення несправності духовки достатньо однієї індикаторної викрутки, а для перевірки ТЕНів духовки можна скористатися вимірювальним приладом «Омметр». В ході такої перевірки проводилася прозвонка для кожного окремого проводу, від шин електроплити до перемикача потужності духовки. В результаті перевірки з'ясувалося, що ТЕНи духовки діючі. Ніякого розриву в з'єднаннях проводів немає, харчування надходить на контакти перемикача духовки. Так де ж тоді шукати причину несправності?
Як знайти несправність

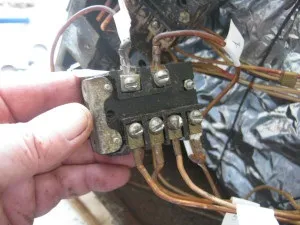

Було прийнято рішення, - зняти перемикач потужності духовки і оглянути контакти перемикача. Для даної конструкції електроплити спочатку потрібно зняти облицювання панелі управління (фото 5)

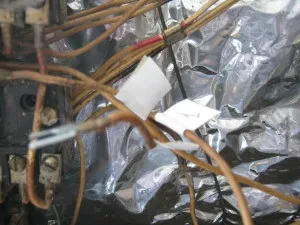

Щоб не створювати для себе зайвий працю, перед тим, як виймати проводів від контактів перемикача потужності, - дроти бажано позначити (фото 6).
Розбирання перемикача потужності духовки і подальша його збірка, - мене особливо не надихає, так як така робота, якщо можна так висловитися, тонка. Коли я розібрав перемикач потужності, то вперше в своїй практиці мені довелося проводити незвичайний ремонт.
незвичайний ремонт
Весь перемикач потужності був обліплений (неживими) дрібними і дорослими тарганами, і результатами їх життєдіяльності (фото 7).
Все це довелося ретельно прибирати пензликом. Після очищення деталей перемикача, всі контакти були зачищені від нагару й іржі.
У фотознімку зліва наочно видно, в якому стані перебував вал для перемикання контактів (фото 8). Ось таке місце облюбували комахи, хоча господиня регулярно стежила і стежить за чистотою в квартирі, і своєчасно використовує кошти для їх знищення.
Отже, всі контакти перемикача зачищені, залишається правильно встановити контакти і зібрати перемикач потужності (фото 9).

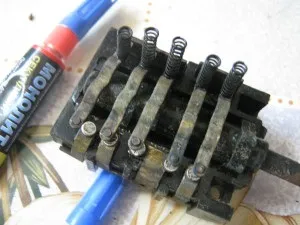

Перед складанням перемикача потужності потрібно вставити підпирають пружинки для контактів (фото 10). Пружинки встановити складно, для полегшення складання можна скористатися клеєм «Моноліт». Ватною паличкою наноситься незначна кількість клею в місці склеювання, після чого приклеюються пружинки - для їх стійкості. Потім, акуратно вставляється кришка перемикача (пружинки при цьому повинні співпасти з виїмками в кришці).
Перемикач відремонтований, залишається під'єднати помічені дроти до контактів перемикача і встановити його на панелі управління електроплити.
Перед підключенням електроплити, - все нагрівальні елементи були перевірені на опір. Господиня перевірила робочий стан електроплити з духовкою і залишилася задоволеною результатами проведеного ремонту.
На цьому поки все. Слідкуйте за рубрикою.
