Четвертьволновой резонатор (ЧВ), soundbass

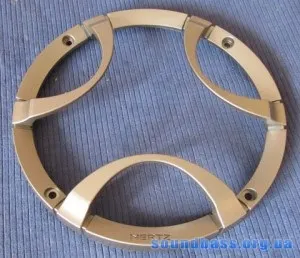

Тут знайшов у себе по халяві саб, і вирішив його в тачку запив. Коль саб гамно, значить короб робимо найкращий і за всіма законами. Спасибі Xynkin за БЖ, посилаючись на нього я і зібрав цей короб. Вообщем саб 5 ", так що ще й вийшло сіточку для нього від 16 Нertz зародити.

Основні переваги ЧВ є:
- низький рівень групових затримок, точність опрацювання баса і детальність;
- плавний і широкий діапазон відтворюваних частот, при правильному підході ЧВ легко відпрацьовує як верхній бас, так і найнижчий;
- високий ККД, з однаковою потужності Ви отримуєте віддачу, в середньому на 20-40% перевищує фазоінвертори або Бандпасс, і на 150-300% закритий ящик.
Класичний четвертьволновой резонатор являє собою тунель певної довжини і певної площі перетину, і все. Він дивно проста під час розрахунків і при наявності вільного простору, простий і в виготовленні.
На малюнку зображений тунель з круглим перетином, але на практиці в переважній більшості випадків використовується квадратний перетин тієї ж площі.

Розраховується ЧВ наступним чином. Площа перетину тунелю залежить від калібру сабвуфера, розраховується за такою формулою.
Sтуннеля = 1,5 * (3,14 * ((Dсабвуфера / 2) ^ 2)).
Простіше кажучи, площа перетину тунелю дорівнює півтори площі сабвуфера.
Діаметр динаміка вимірюється: для круглого динаміка діаметр дифузора від середини до середини подвеса.А якщо динамік квадратний, то потрібно виміряти довжину однієї його сторони.

Приблизні дані сабвуферів:
4 "- 100 кв.см
5 "- 125 кв.см
6 "- 200 кв.см
8 "- 300 кв.см
10 "- 500 кв.см
12 "- 750 кв.см
15 "- 1000 кв.см
18 "- 1600 кв.см

Довжина тунелю визначає параметри ЧВ. Використовується ось така проста формула:
Lтуннеля = (343 / Fb) / 4, де Fb - бажана частота настройки, результат в метрах.
Ніколи не потрібно намагатися налаштувати будь-який резонатор, будь то ЧВ або простий ФМ на частоту нижче частоти резонансу динаміка. Призведе це до різкого зниження віддачі, втрати демпфірування і можливого руйнування динаміка на великих потужностях, прикладів того-маса.

У моєму випадки розрахунку ЧВ, налаштованого на 45 Гц, для сабвуфера калібром 5 "(13см). Sтуннеля = 1,5 * (3,14 * ((13/2) ^ 2)) = 200 кв.см. Lтуннеля = (343/45) / 4 = 1,9 метра. Для того, щоб вмістити тунель такої довжини в багажник, його необхідно згорнути.

ЧВ є за своєю суттю гребінчастим фільтром, він підсилює частоти на 1/4, 3/4, 5/4 і так далі і послаблює частоти на 2/4, 4/4, 6/4 довжин хвилі, на яку був рассчітан.Очень сильно, як правило, виражений резонанс другий моди, тобто 3/4 довжини волни.Для того, щоб компенсувати цей ефект, динамік ставиться не в самий початок труби. а в бічну стінку труби на відстані 1/3 довжини від початку труби.За рахунок цього зміщення в трубі утворюється додаткова стояча хвиля яка нівелює цей викид на АЧХ, зводячи нерівномірність АЧХ на цій ділянці до 1-2 дБ.

Перше і головне оману. Повороти обов'язково потрібно округляти. Це не зовсім так, заокруглення впливають на характер баса і підсумкову настройку корпусу (про це трохи нижче). Без заокруглень бас м'якше і трохи розмазаний. Треки з низькими піками гратимуть краще і глибше. З скругленнями бас стає точним і швидким, під більш швидку музику скруглять обов'язково.
Друге про що багато хто не замислюються. Заокруглення зменшать довжину тунелю і відповідно настройка підвищиться. На скільки, залежить від кількості округленим поворотів. Зазвичай це 2-3 Гц

Крім ЧВ постійного перетину, є ще 2 види, а саме, що розширюється і сужающійся.Разлічія при розрахунках будуть проявлятися в довжині і розмірах тунелів і коробів відповідно.
Звужується, розширюється і ЧВ з постійним перетином:
Самий універсальний це звичайно ж лабіринт з постійним перетином, з розрахунком якого проблем не виникає. ЧВ на звуження є тунель плавно звужується від 3х площ динаміка, на початку, до 1,5 на виході. При тій же налаштування, буде коротше лабіринту, з постійним перетином. Вважається наймузичнішим. Має мінімальні затримки, високу точність і опрацювання баса. Єдині мінуси, складніше в розрахунку і займе більше місця. ЧВ з розширюється тунелем має максимальний ККД, але якість баса помітно гірше. Використовується в основному в СПЛ системах

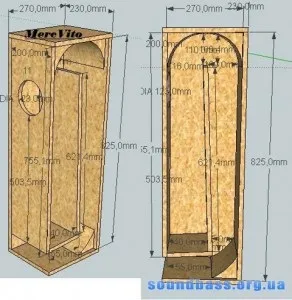

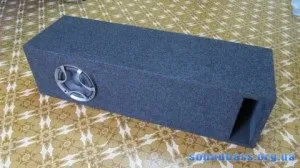

Вообщем я роблю ЧВ звужується з згладжуванням кутів і установкою динаміка на 1/3 довжини тунелю. На обтяжку короба вистачило рівно 1 метра карпета, виходить як так.
