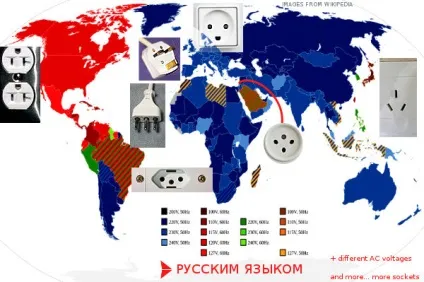

Chem-tech електричні вилки під електророзподільні розетки світової різнобій стандартів

питання:
01295 Купила електричний шнур для пилососа Кірбі американського виробництва з американської виделкою. Який перехідник необхідно використовувати? Раніше пилосос працював від українського напруги і був адаптований дляУкаіни.

Проблема несумісності європейських-американських-китайських-японських-ізраїльських та ін. Вилок-розеток - це відома проблема. Якщо не збираєтеся тягати пилосос з Франції до Японії, причому через старий будинок в Швейцарії, а користуватися пилососом в європейській країні, то замість пошуку "національного шнура харчування" застосуєте технічно грамотне рішення: РІЗАТИ ВИЛКУ.

Тимчасове рішення іноземних вилок-розеток і різної напруги в електромережі: Про адаптер з набором вилок і розеток для всього світу.

Увага: в різних країнах напруга в електромережі може відрізнятися між собою, з усіма наслідками, що випливають для електроприладу.

. і так далі: вилки і розетки світу. І різні напруги. Чому + 12х2 вольт краще?

Адаптація американського кабелю живлення пилососа до європейської електромережі - заміна вилки в розетку

Щиро раджу не з'єднувати нерозбірну євровилку з кабелем з відрізаним кабелем до пилососа (як і будь-яких інших переносним електроприладів). Надійне з'єднання двох гнучких кабелів навіть в кембриком (пластмасової електротехнічної трубочці) не вийде.

Так як напруга в Америці 120 вольт, то кабель свідомо розрахований на американську силу струму. Американська версія пилососа (120 В) споживає майже в 2 рази більше струму, ніж європейська (230 вольт; 220-240 вольт) - при тій же потужності. Тобто, перетин кабелю свідомо досить для європейського струму.

Про ізоляції кабелю на 125 вольт, а кабель буде підключатися до євровилкою, на якій написано 250 вольт, турбуватися не варто: зазвичай ізоляція сучасних "низьковольтних" проводів розрахована на 1 кіловольт. Хоча від сучасних шнурів харчування (power cord) Made in P.R.C. а сертіфіцірововано по "Американських Стандартів" можна чекати чого завгодно, але все-таки ця електробезпека трохи під дахом "GOV of USA" - уряду США :)
А ось американський мережевий шнур, куплений не з США, найімовірніше стояв далеко від американських стандартів.

Замінити американську вилку на європейську розетку правильно не так-то просто. Євро-штепсель (від німецького Stöpsel) німецького типу Schuko не має певного контакту ні нуля, ні фази. Його можна просто перевернути і включити фазу розетки в нуль шнура харчування. Але по ЄС-стандартам "так вийшло": був обраний самий безглуздий (круглі штирі! Ви коли-небудь бачили хороший контакт до кола? У кращому випадку виходить контакт-2 точки.) І небезпечний електрораз'ём. Через невизначеність нуля і фази виникають проблеми електробезпеки приладу і спостерігається фактична безглуздість занулення і заземлення.

Чого не можна сказати про вилці Tipo B, NEMA 5, 3 polos, USA.

В ЄС затверджені для користування штепсели і розетки типу "Шуко", хоча це і не універсальний стандарт. Багато країн, серед яких Франція, Бельгія, Італія, Данія, Польща, Чехія і Словаччина, мають інші стандарти вилок і розеток.

У країнах Європейського союзу були схвалені використовувати контакт вилки і розетки типу Щуко (тип F, CEE 7/4), хоча це не є універсальним стандартом. Багато країн, у тому числі Франції, Бельгії, Італії, Данії, Польщі, Чехії та Словаччини, мають різні стандарти для вилки і розетки.
(З використанням гугл-перекладача з Wikipedia, на болгарському)
Що в більшості випадків не означає, що в національні розетки не можна вставити zásuvka schuko (Stöpsel Schuko).

1. Відрізати нерозбірну американську вилку

(Ймовірно, виду NEMA 5-15 - Type B, якщо американський пилосос - не супер по споживаної потужності.)
Про всяк випадок продзвонити тестером провідники шнура живлення, провід якого кольору до якого контакту роз'єму підключений (від китайських виробників можна чекати чого завгодно, а інші геть відсутні). Навіть ті вироби які марковані Made in EU, на перевірку виявляються зроблені в Китаї, а упаковані і забезпечені бумагамі- «документацією», сертифікатами в EU.
Кольори проводів по фаза - нейтраль (нуль) - земля зазвичай такі:
Синій, блакитний провід - це зазвичай "нуль";
коричневий, чорний, червоний провід - "фаза";
зелений, жовтий із зеленою смугою, зелений з жовтою смугою, жовтий в зелену смужку провід - "земля".
А на роз'ємі маркування: фаза L, нуль N, земля E (майже ніколи не використовується для заземлення, а зазвичай використовується для занулення).

Заодно виміряти опір ізоляції американського шнура харчування (краще на електричний пробій). Але я поки не зустрічав ізоляцію з такої мури, щоб пробою відбувався при чинному напрузі 253 вольт (230 + 10%), тобто пікова напруга в синусоїді - 258 вольт. Але прогрес в справі китайського виробництва не стоїть на місці! Рано чи пізно зроблять.

2. Обробити кабель під євровилку Europlug із заземленням (earthed)

Головне при обробленні шнура - часом не надрізати ізоляцію без потреби і не порізати-надрізати зволікання-волоски жив. Надрізати ізоляцію для зняття оной - можна, але уважно. У роз'ємах авіаційних виробів застосовують зачистку від ізоляції обпаленням розпеченій дротиком по колу.

Якщо кабель в подвійній ізоляції - три дроти йдуть по загальній трубці-ізоляції, то її розпороти зсередини (лезом до зовні!).

До речі, про зволікання, з яких скручена Струмовідна жила: подивіться уважно, а мідна вона? Я зіткнувся з одним китайським чудо-кабелем харчування в перенесенні-подовжувачі, що складається з. обмідненої сталевих зволікань. Покриті міддю волоски володіли дивовижною пружністю і повною зневагою до припою, причому облудить ці дроти не вдалося з різними флюсами, навіть аспірином. Так що я сумніваюся, що "мідний метал" був міддю, швидше за все якимсь не-мідним гальванічним покриттям на сталевий зволіканні (зчистив покриття і досліджував: дріт - не пружина латунь точно!).

3. Облудіть дроти

Оголений відрізок мідного гнучкого проводу довжиною близько 5-15 мм скрутити (витки приблизно) і облуди щодо низькотемпературних припоєм (наример, Sn60 / Pb40 solder). Довжина облуженного ділянки залежить від конкретної конструкції вилки; "Скільки потрібно оголити мінімум" плюс 5 мм. Ізоляція дроту не повинна розплавиться, в той же час припій повинен вбратися в "трос" гнучкого проводу - розтектися про жилах дроти і трохи затекти під ізоляцію. Зазвичай вистачає "вбудованого" флюсу в трубчастому припое (flux-core solder).

увага!
флюс, флюс в припойними дроті повинен бути по відношенню до міді корозійних non corrosive!
Одна з функцій флюсу для паяння мідних проводів - видаляти оксидний шар з міді, каніфоль (rosin або colophony) прекрасно справляється і з видаленням оксидної плівки, і з розтікання припою по міді. Ні в якому разі не використовуйте органічні кислоти (включаючи аспірин) для пайки ізольованих пластмасою проводів! Кислотний флюс затечет під ізоляцію - пластмасову трубочку, і мідний дріт буде гнити роками, поки не перегорить (разом з квартирою :).
див. статтю "Про гарячих електричних качанах і розетках", лінк в кінці статті.

4. Змонтувати кабель в розбірну електричну євровилку типу Schuko (Німеччина)

Евроровілка типу Schuko ( "звичайна" евроровілка), як розумієте - неполяризована, тому абсолютно байдуже, до якого штирьку "тата" підключати БІЛИЙ нульовий провід (американська кольорове маркування! См. Міжнародні кольору проводів) - головне, не до заземлення. До заземлення (в євровилкою Шуко - це відкрита металева смужка-контакт з боків вилки) підключати тільки дріт заземлення - зазвичай кольору зелений в жовту смугу.

Чи не передавити облуженние дроти гвинтами кріплення, затягнути помірно. Перевірити чи надійно кабель затискається в корпусі вилки, що не пережимається чи. Краще на кінці шнура під кріпленням до вилки, одягнути півстіни еластичний кембрік-трубочку, з кембриком дроти в кабелі проживуть набагато довше, так як вигин шнура харчування близько вилки відбуватиметься по більшому радіусу.

5. Випробування зібраного євро-шнура харчування

Продзвонити тестером. Виміряти опір ділянок від початку (штирі вилки) до кінця (контакт в роз'ємі до пилососа). Ламатися начебто в адаптованій до Європи нічому і помилитися важко, але всяке буває. Відповідно вилка-розетка до пилососа ( "мама" роз'єму) опір між: line (phase) - neutral ( "0") - protective earth (ground).

примітка :)
Так як в об'єднаній Європі китайські вироби сертифікуються по електричним гармонізованим стандартам EU (EN 60745, EN 61000, EN 55014 і т.п.), то в інтернаціональних сферах застосування можна очікувати чого завгодно. Наприклад, на побутовому китайському вимикачі для ЄС маркування "N" і "N1". Що б це значило я не можу навіть припустити.
:)
