Цегляний опалювальний щиток своїми руками порядовка, схема конструкції для печей
Якщо ви з різних причин цікавилися нюансами пічного справи, то напевно зустрічалися з таким поняттям, як цегляний опалювальний щиток. За назвою не завжди можна зрозуміти, що це за будова і для якої мети призначене. Відповіді на ці та інші питання ви зможете знайти в цій статті, тут же будуть описані різновиди подібних споруд з цегли. Для тих, хто бажає їх викласти своїми руками, ми представимо деякі схеми опалювальних щитків і дамо ряд корисних рекомендацій по їх зведенню.
Опалювальний щиток - знайомство

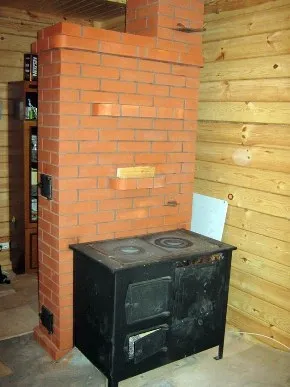

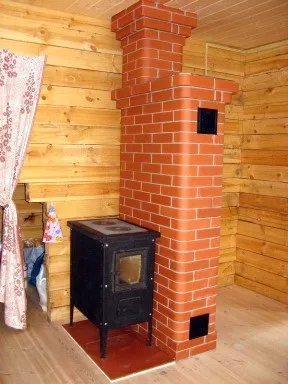

Щоб опис опалювального щитка виглядало більш зрозумілим, уявімо пару часто зустрічаються ситуацій. Наприклад, ви купили і встановили у себе вдома красиву металеву піч - камін. Варіант другий: ви користуєтеся варильною плитою, складеної з цегли. В тому і іншому випадку по нагріванню димоходу помітно, що левова частка тепла від спалювання дров в буквальному сенсі вилітає в трубу. Так ось, опалювальні щитки призначені для того, щоб затримати це тепло і направити його на обігрів будинку.
По суті, цегляний щиток - це свого роду газоповітряний теплообмінник, прилаштовується до печі будь-якої конструкції. Газоповітряним він вважається тому, що відбирає тепло у димових газів, нагрівається сам, а після передає його повітрю приміщення. Зовні споруда нагадує частину прямої або кутовий товстої стіни, складеної з цегли. Усередині цієї стіни влаштовані вертикальні і горизонтальні канали, по яких рухаються продукти горіння з топки плити або каміна. Спонукає їх до руху природна тяга димоходу.
Проходячи весь шлях по проходах всередині щитка, димові гази неминуче остигають, віддаючи тепло цегляним стінок. І якщо їх початкова температура могла досягати 300 ° С, то на виході в вертикальний димохідний канал вона складе приблизно 150 ° С. Крім того, розігріте тіло щитка має чималу теплоємністю і ще довго остигає після загасання печі, продовжуючи віддавати тепло в приміщення.
Отже, опалювальний щиток для металевої печі або вручений плити - це цегляна прибудова, покликана підвищити ефективність використання теплової енергії, що виділяється при горінні дров і вугілля.
Різновиди і схеми щитків
За внутрішньою будовою дані споруди бувають 2 видів:
- канальні: в тілі щитка влаштована розвинена мережа газоходів, що представляє собою кілька вертикальних каналів, з'єднаних між собою. Перш ніж вийти назовні, гази здійснюють звивистий шлях по цим ходам, інтенсивно віддаючи тепло;
- ковпакові: такий щиток для чавунної печі або плити має одну або дві камери з горизонтальними склепіннями, де розпечені гази затримуються до тих пір, поки не охолонуть. Тільки після цього вони можуть потрапити в вертикальний канал і піти в димохід.

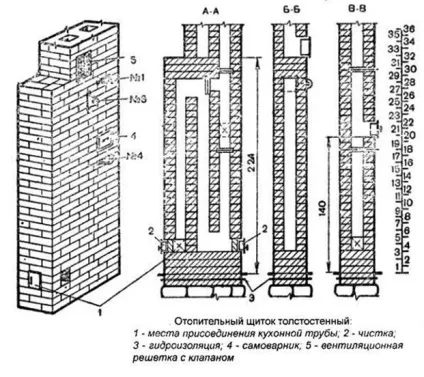

Опалювачі канального типу конструктивно простіше, тому і скласти їх легше. Ковпакові щитки ефективніше з точки зору відбору теплоти, але у виконанні набагато складніше. Новачкам братися за їх зведення не рекомендується, тут потрібна рука майстра. Для самостійного будівництва представляємо вам креслення і розрізи простого опалювального щитка канального типу з трьома вертикальними газоходами:
Для того щоб наша опалювально-варильна піч могла використовуватися в літню пору для приготування їжі, конструкцією передбачено перемикання димооборотов на літній режим. Перехід здійснюється за допомогою трьох засувок, вбудованих в газоходи. Крім того, у верхній частині споруди є витяжна вентиляційна шахта для організації повітрообміну в приміщенні. Щоб уникнути перекидання тяги при сильному вітрі, на виході з шахти встановлена решітка зі зворотним клапаном.

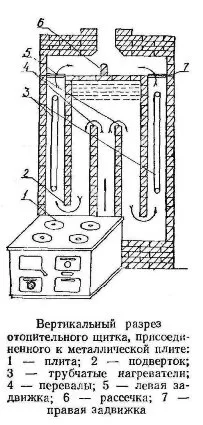

На таку схему, зображеної нижче, показана металева для варки плита з опалювальним щитком Колпакова типу. Як бачите, тут гази після виходу з топки печі потрапляють в камеру зі склепінням, звідки ведуть 2 каналу.
Оскільки з камери можна рухатися тільки вниз, продукти горіння з високою температурою затримуються під склепінням, поки не охолонуть. Тоді вони стають важчими і відповідно до закону конвекції залишають простір камери. В цьому випадку для підвищення ефективності піч з опалювальним щитком обладнана трубчастими нагрівачами, розміщеними всередині газоходів.

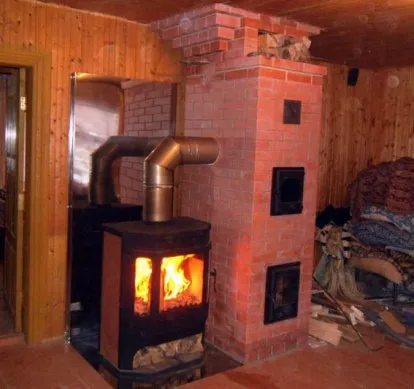

Примітка. Як правило, опалювальні щитки виконуються як прості теплообмінники і не мають власної камери згоряння. Але є і споруди, чия конструкція передбачає влаштування невеликого топливника, як це видно на фото:
Рекомендації по виконанню кладки

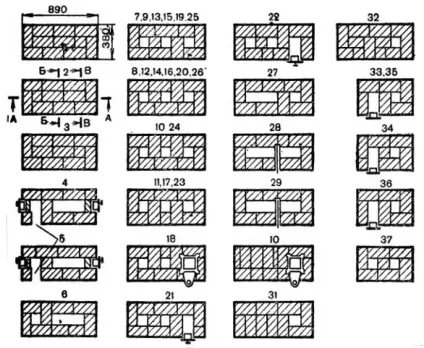

Оскільки передбачається, що більшість зацікавлених людей мають мало досвіду в пічному справі, то для самостійного будівництва пропонується проста канальна конструкція, представлена на першому кресленні попереднього розділу. На відміну від майстра, недосвідченому людині для зведення знадобиться порядовка опалювального щитка, яку ми і покажемо на схемі:
Для будівництва канального щитка по цій порядовке знадобляться наступні матеріали та фурнітура:
- цегла червона керамічна повнотіла - 309 шт .;
- засувка 130 х 130 мм - 3 шт .;
- дверцята для прочистки 130 х 140 мм - 3 шт .;
- решітка витяжна з клапаном 150 х 200 мм;
- глина - 6 відер;
- пісок - 4 відра;
- руберойд - 2 м2.

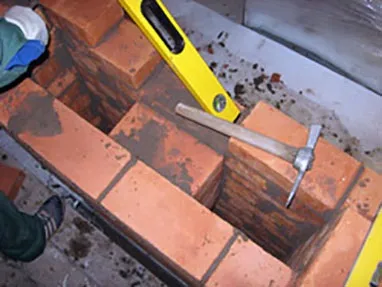

Слід зазначити, що кладка опалювального щитка ведеться за всіма правилами пічного мистецтва. Спочатку необхідно влаштувати фундамент з бетону, не пов'язаний з основою будівлі. Його верх повинен бути на 150 мм нижче рівня підлоги. Уклавши на фундамент гідроізоляційний шар з руберойду, починають кладку відповідно до порядовкой. Розчин кладки треба ретельно розмішати з попередньо замоченою і профільтрованої глини і просіяного піску.
Щоб правильно скласти своїми руками щиток з цегли, потрібно витримувати товщину шва 3 мм, максимально допустимий шар - 5 мм. Після укладання каменів кожен ряд потрібно перевіряти на відповідність горизонталі і вертикалі за допомогою будівельного рівня і схилу. Надлишки розчину, що виступають зі швів, треба видаляти, а внутрішню поверхню газоходів ще і протирати вологою ганчіркою після укладання 3-4 рядів.
Важливо. При проході через перекриття та покрівлю необхідно виконувати оброблення згідно з правилами пожежної безпеки.

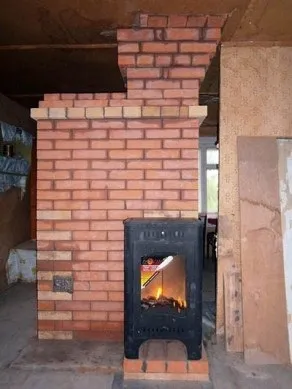

Побудований своїми руками щиток для буржуйки або будь-який інший опалювально-варильної печі повинен як слід просохнути. Утворилися дрібні тріщини слід акуратно закласти глиною. Після цього можна протопити піч, почавши з невеликою закладки дров і поступово нарощуючи температуру.
