З давніх часів люди займалися будівництвом. Раніше вони просто створювали собі житло і облаштовували його з метою захисту власного життя від агресивного навколишнього середовища, зараз же все інакше, з розвитком цивілізації і науково технічного прогресу будівництво набуло якість одного з найприбутковіших видів бізнесу. При цьому, на сьогоднішній день, деревина є найбільш затребуваним матеріалом. Вже давно минули часи, коли будівництво будинку здійснювалося за допомогою тільки що спиляних і необроблених стовбурів дерев. Щоб деревина змогла принести користь при будівництві, її, для початку, необхідно розпиляти, незамінним помічником для цієї роботи є пилорама. Жодна компанія на будівельному ринку не може навіть уявити свою діяльність без цього інструменту.

Зміст:

Види пилорам на базі бензопили та їх особливості

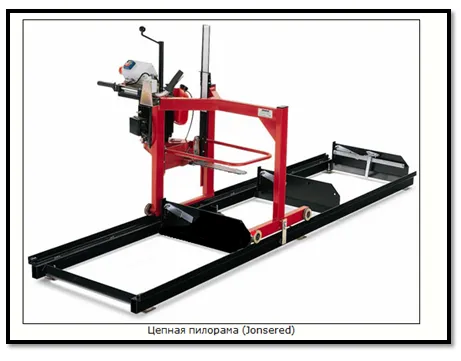

У будівельному магазині ви можете придбати міні-пилорами, що виготовляються різними фірмами. В основу цих пилорам входить бензопила потужністю 6,5 к.с, закріплена в візку на роликах, яку потрібно вручну пересувати по рейковому шляху, попередньо розташованому на підготовленому земельній ділянці. У розпиляти круглого лісу використовується пильний ланцюг з професійною та потужною бензопилою, здатної інтенсивно працювати весь робочий день. Крім ланцюгової бензопили, може бути використана ланцюгова електрична пила. Головний недолік ланцюгової пилорами - це велика кількість тирси, одержуваних від роботи ланцюгом.

Цього недоліку немає у стрічкових пилорам, за допомогою яких ви зможете розпилювати колоди порівняно більшого діаметру. Але тут проявляється інший недолік - при роботі тирсу розлітаються на велику площу навколо агрегату, що небезпечно. На щастя, з цією проблемою справляється гнучкий повітропровід, підключений до стружкоотсосу.

Як створити пилораму з бензопили (1 варіант)

Для створення пилорами з бензопили потрібно два швелера, висотою від 140 до 180 міліметрів і завдовжки близько 8 метрів. Також нам знадобляться куточки 50 на 100 міліметрів і дві рейки, їх потрібно перевернути підошвою вгору. Створюючи основу для пилорами, по її довжині свердлимо отвори діаметром 14-16 міліметрів, отвори повинні розташовуватися на відстані 1-1,5 метра один від одного. У роботі будуть потрібні стяжки, їх число має дорівнювати кількості отворів, в якості стяжок можна використовувати відрізки водопровідної труби. Довжина стяжки повинна складати 25 сантиметрів, їх з'єднують за допомогою болтів. Стійки виготовляються з металевих кутників, на які ставиться основа для пилорами. Виготовляючи основу, потрібно ретельно стежити за тим, щоб основа складалася з строго прямих елементів. Відстань від крайніх стійок до кінця основи має складатися від 80 до 100 сантиметрів. Щоб надати додаткову жорсткість конструкції, можна приварити спеціальні розкоси між стійками.

Перша половина роботи зроблена, далі виготовляємо рухливу візок, в її основу піде сталева плита довжиною 600 міліметрів і товщиною від 4 до 6 сантиметрів. До плиті знизу приварюється куточок 40 на 40 міліметрів, а далі візок ставиться на підшипники або ролики. Вгорі необхідно приварити два куточка, до яких прикріплюємо бензопилу, за допомогою якої буде відбуватися розпил. Останнім етапом виготовляємо конструкцію для фіксації колоди. Для цього потрібні труби 35-40 міліметрів в діаметрі і рухливі шланги, які маємо в своєму розпорядженні з подальшим закріпленням на будь необхідній висоті, обмежуючись довжиною труби.

Креслення пилорами з бензопили (2 варіант)

Ще один варіант створення пилорами з бензопили, ідея та ж, але більш доопрацьована.
Пилорама, розглянута на цьому кресленні, включає в себе чотири головних вузла: перший - пила і її привід, другий - механізм, завдяки якому можна регулювати товщину одержуваної дошки, третій - механізм, що дозволяє пересувати пильную частина конструкції, четвертий - пристрій для фіксації колоди.

Можна спробувати зробити пилу з приводом самостійно, але не будемо мудрувати і використовуємо бензопилу.

Механізм для регулювання товщини дошки:

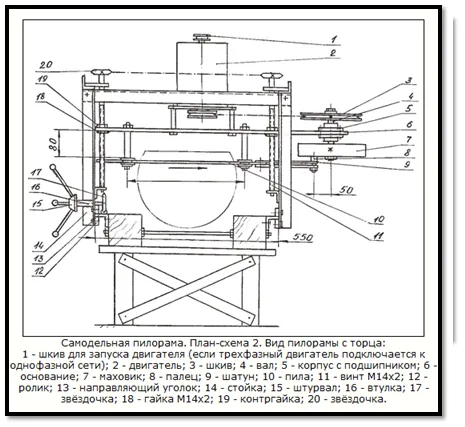

Розпил потрібної товщини дошки проводиться за допомогою опускання або піднімання підстави 6 (план-схема 2), який кріпиться на чотирьох гвинтах. Саме підставу утримується привареними до пластині 4 (рисунок нижче) гайками, у яких зігнуті краю. Вгорі підстави знаходяться контргайки, вони затягуються після того, як пилорама буде налаштована на потрібну товщину розпилюються дощок.

Механізм для пересування пили в пилорамі:

Пильна частина пилорами переміщається по напрямних куточках 13 (план-схема 2) уздовж рами, між куточками відстань становить 0,55 метрів. До кожної стійці 14 прикріплені два ролика 12 (план-схема 2). Верхній ролик спирається на направляючий куточок, а за допомогою нижнього ролика, пильна частина пилорами утримується від підйому. Замість роликів можна використовувати підшипники 20 міліметрів.

Пристрій для фіксації колоди:

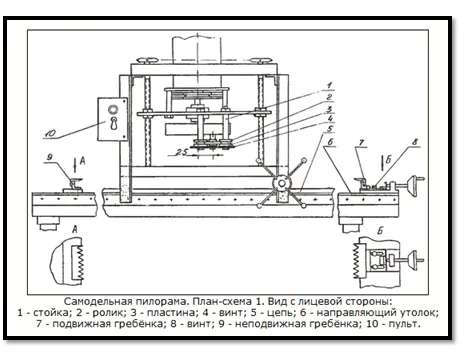

У пилорамі колоди кріпляться за допомогою двох гребінок 7 і 9 (план-схема 1). Перша - рухлива і переміщається за допомогою гвинта 8, а друга залишається нерухомою. Після установки колоди, затиснувши його гребінками, рухливу гребінку закріплюють в нерухомому стані за допомогою двох гвинтів.
