Будинок з утрамбованої землі

Будинок з утрамбованої землі.

А. Яковлєв, архітектор

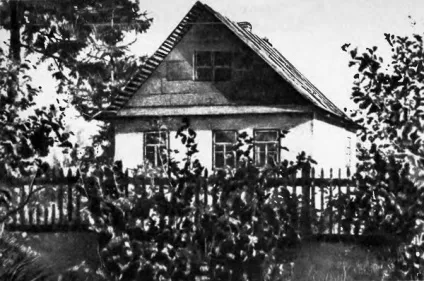

Нижче ми публікуємо статтю архітектора А. Яковлєва, в якій даються відповіді на ці питання. Так зараз виглядає будинок А С. Федотова, побудований ним з землі в 1950 році.

Сумніви були марними

З ранку до вечора відповідав на листи Олександр Семенович. Але хіба всім відповіси? Адже відповіді потрібні докладні, ясні. Інакше не переконаєш: як з мармуром міцно пов'язане у людей уявлення про будівлі багатих, красивих і вічних, так і з землею так само міцно пов'язано уявлення про будівлі бідних, убогих, тимчасових. Мені, архітекторові, було добре відомо, що поблизу Гатчини, під Ленінградом, більше 150 років стоїть двоповерховий земляний палац. Я знав, що такий же палац в колишньої Ліфляндській губернії, що належав ще князю Меньшикову, був зруйнований лише в 1916 році. Знав також, що в Москві, в Ленінської слободі, до 1932 року стояв такий же двоповерховий будинок, що в Новгороді розкопані залишки земляного будинку, що безліч стародавніх земляних споруд відомо археологам. І все ж, незважаючи на все це, при слові «землебітний» мені малювався присадкуватий, що осів набік сирої будиночок, побудований А. С. Федотовим в своєму селищі.

«Хіба мало що робили в старовину! - думав я.-Хто знає, які тоді були секрети! »І ось ми з Федотовим йдемо за великим дачного селища, розташованого на березі Неви. А коли Олександр Семенович раптом зупинився і сказав: «Ось він», -я прийняв його слова за жарт. Настільки цей великий, високий, одягнений в світлу штукатурку будинок не в'язався з моїми «традиційними» уявленнями про будинки, зроблених із землі.

Пройшовши через велику засклену веранду, ми потрапили спочатку в одну високу, залиту світлом кімнату, потім в іншу, третю, четверту. Великі розміри будинку відразу стали відчутні, і уявлення про слабкості грунту швидко пропало.

- Коли я надумав будувати будинок, - сказав Олександр Семенович, - думки про це позбавили мене спокою: «Як, з чого його будувати?» Довго підраховував, прикидав. І ось пригадав, що в селі, де колись я жив, штукатурили будинку землею, в яку додавали пісок. Думаю: «А чому б не зробити з такої суміші та стіни? Але чи будуть вони теплими, міцними? Чи не потріскаються чи. »

Так, було над чим замислитись Олександру Семеновичу. Адже до сих пір будинки будували головним чином з саману - з глини з соломою, та й то тільки в сухих районах країни. А на берегах Неви сира погода, різкі зміни температур, часті дощі.

- Перш за все, - продовжував свою розповідь Федотов, - знаючи, як роблять в дерев'яних ящиках-формах саман, я хотів було також робити і цеглини з грунту. Але робочих рук було мало-я сам та ще один такий же, як і я, літній помічник. А часу - один місяць відпустки. Тому треба було поспішати. Тоді я і вирішив формувати цеглу з землі прямо на стіні: нехай сохнуть на місці. «Ну, а раз, - думаю, - цеглу не потрібно переносити, то можна ж робити їх і побільше». Ось і народилася ідея свого роду «крупноблочного» будівництва з землі.

Вісім років стоїть будинок Олександра Семеновича. І тепер уже немає ніяких сумнівів в тому, що грунт, звичайна земля, по якій ми ходимо, такий же хороший будівельний матеріал для одноповерхових будинків, як і будь-який інший, до якого ми звикли.

Всі ці роки будинок Федотова простояв без ремонту. Але і до цього дня він не має ніяких ознак руйнування, хоча при будівництві і були порушені багато технічних правила.

Однак з цього не треба робити висновок, що будь-яка споруда з землі, як би недбало воно не було побудовано, буде хорошим і довговічним. Олександр Семенович завжди застерігає тих, хто звертається до нього за порадою, від багатьох помилок, які допустив сам.

Щоб наші Новомосковсктелі не повторювали помилок Федотова, ми і розповімо про те, як потрібно правильно зводити будівлі з цього трохи незвичайного матеріалу.

БУДУВАТИ ТАК МОЖЕ КОЖЕН

Для будівництва будинків придатний майже будь-який грунт. Найкращим же є той, в якому міститься oт 50 до 70% піску, гравію та щебеню.

Копали грунт треба тонкою стружкою. Дуже добре додавати в нього звичайну дорожню пил: вона збільшує щільність маси. Вся суміш подрібнюється, добре перемішується і відразу ж, до висихання, йде в справу. Треба пам'ятати при цьому, що одного разу висохлий грунт втрачає деяку частину своєї міцності. Тому його потрібно всіляко оберігати від висихання до застосування в справу. Природної вологи в грунті цілком достатньо для укладання його в стіни. Правда, більш вологий грунт легше ущільнюється, але зате при висиханні в ньому утворюється більше тріщин, а вода, випаровуючись, залишає в масиві пори, які послаблюють стіну. Тому без потреби ніколи не додавайте в грунт воду.

Найкраще для будівельних цілей грунт заготовити взимку і скласти його в купу, а саме будівництво почати навесні. Так, наприклад, надійшов Н. Н. Столяров, сусід Федотова, поодинці побудував такий же будинок влітку 1956 року. Якщо ж грунт НЕ заготовлений взимку, то приступати до спорудження будинку слід влітку або восени, коли встановиться суха, але не спекотна погода.

Визначивши на ділянці місце для спорудження будинку, треба підготувати його до будівництва. Для цього з усією площі майбутнього будинку зніміть дерен. На очищеній майданчику розмітьте кілочками траншеї під фундамент.

Слід твердо пам'ятати також, що верхній, рослинний шар грунту, що містить коріння рослин, не можна використовувати для будівництва. Тому відкидайте його в сторону так, щоб він не змішався з подальшими шарами грунту, яким в подальшому судилося стати стінами будинку.

Глибина траншеї під фундамент залежить від глибини промерзання грунту, від рівня грунтових вод та інших місцевих умов. Краще закладати фундамент глибше: адже вийнятий грунт все одно піде в справу. Для того щоб не перевитрачати дефіцитний матеріал на влаштування фундаменту, можна зробити товстіший подушку під нього з утрамбованого піску.

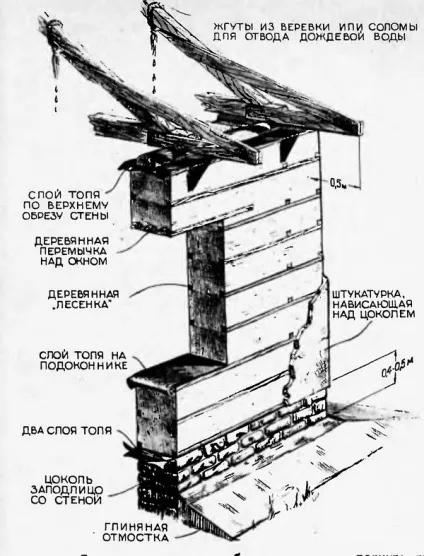

Фундамент, як і траншея для нього, повинні бути тієї ж ширини, що і стіни будинку. Ні в якому разі не робіть фундамент ширше стіни, з цоколем, виступаючим за грань її. На цьому виступі завжди буде затримуватися волога - небезпечний ворог землебітний стіни. У всьому іншому конструкція фундаменту для землебітного будинку така ж, як і для цегельного.

При землебітний будівництві дуже важливо ретельно зробити гідроізоляцію. Коли фундамент буде викладений на 5-10 см вище рівня землі, зробіть по ньому цементну стяжку товщиною 2 см з розчину, що складається з однієї частини цементу і двох-трьох частин піску. Наступний, основний шар гідроізоляції укладіть по верхньому обрізу фундаменту. Він складається з такої ж цементної стяжки, що вирівнює і двох шарів толю або берести.

Товщина зовнішніх стін землебітного будинку, як і цегельного, в залежності від кліматичних умов, повинна бути приблизно рівною від 0,4 до 0,8 м.

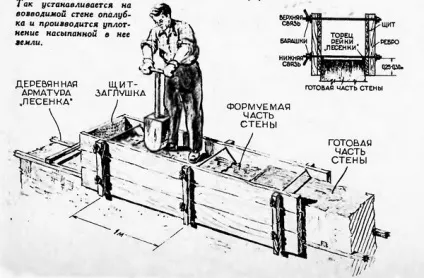

Опалубка може бути будь-якої конструкції (Федотов застосовував навіть ящик без дна, зроблений з 30-міліметрових дощок). Вона встановлюється на кут будівлі і заповнюється розпушеному землею шаром в 10-12 см. Після ущільнення цього шару, насипається і трамбується наступний, і так далі. Перед заповненням внутрішні стінки опалубки потрібно змочувати водою, інакше ви не знімете її після закінчення формування.

Трамбування землі - найвідповідальніша частина роботи.

Після сильного ущільнення, грунт перетворюється. Згадайте літні стежки - вони схожі стін землебітного будинку. На них грунт теж сильно ущільнений тисячами ніг. Земля на стежці так тверда, що вода після дощу, ледь змочуючи верхній шар її, стікає, і стежка швидко висихає.

Трамбувати треба так, щоб ущільнення грунту відбувалося рівномірно: спочатку уминають її широкої вирівнює трамбівкою, а потім сильно трамбують важкою. Закінчуйте трамбування тоді, коли трамбування почне відскакувати від грунту, майже не залишаючи вм'ятин, а поверхня його стане рівною і гладкою. Перед засипанням нового шару цю поверхню злегка розпушите царапкой - дощечкою, з якої стирчать кілька цвяхів. Якщо грунт встиг сильно висохнути, трохи його вологим. Починати і закінчувати трамбування треба у опалубки, стежачи при цьому, щоб вона не зрушилася від необережного удару.

Кути і сполучення стін обов'язково армують сухими і очищеними від кори сучкуватими кілками, рейками, натягнутої на дерев'яні кілочки дротом, і т. П.

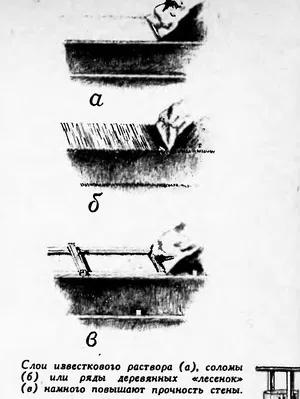

Бажано армувати стіни і суцільно по всій довжині, наприклад, шаром рідкого вапняного розчину в 2-3 мм або таким же шаром злегка зволоженою соломи, покладеної і затрамбувати стеблами поперек стіни. Але найкраще використовувати спосіб армування стін, застосований Федотовим.

З обрізків рейок він збивав каркас, названий їм «драбинкою». Такий каркас і справді схожий на драбинку: дві довгі рейки схоплені через один метр поперечними брусками. Ширина драбинки дорівнює ширині стіни, довжина - довжині стіни або простінка. Федотов укладав драбинки приблизно через 25-30 см по висоті. Можна і рідше, якщо грунт добре підготовлений і при набиванні стін досить сильно ущільнюється.
- Драбинки - це і є моє «чудо», - сказав мені Федотов.

Драбинка багато в чому полегшить працю. Вона допоможе вивіряти правильність зведення стіни по горизонталі і вертикалі. Після закінчення спорудження будинку до рейок драбинок можна прибити штукатурну дрань.

Однак роль таких драбинок набагато значніше. Як би щільно не був утрамбований грунт, все ж при висиханні відбувається його усадка і утворюються тріщини, які при несприятливих умовах можуть збільшуватися, з'єднуватися між собою, що в кінці кінців може призвести до викришування окремих місць стіни. Драбинки ж обривають розвиток таких тріщин, запобігають ослаблення стіни і виключають передчасний ремонт. Вони частково сприймають і розподіляють по всій стіні виникають напруги при нерівномірному осіданні будівлі. Вони ж, діючи як своєрідні гноти, забезпечують більш рівномірний і швидке висихання стіни по всій товщі.

Стіни з землі зводяться дуже швидко. Олександр Семенович, наприклад, удвох зі своїм помічником, звів стіни всього за 14 днів. А адже будинок у нього великий: 8 м в довжину і стільки ж в ширину, а стіни висотою в 3,5 м!

Під час будівництва може піти дощ - отже, треба бути готовим і до нього. Тому, закінчуючи роботу, накрийте стіну толем. Якщо вже поставлені крокви, повісьте на них джгути з соломи або мотузок, щоб вода не стікала по кроквах на стіну.

Віконні і дверні коробки можна встановлювати і під час спорудження стін і після в залишені для них отвори. Вікна та двері повинні бути поставлені так, щоб вода стікала з них, не затримуючись у стіни. Віконні і дверні коробки відокремте від грунту шаром повсті, мінеральної вати. Зверху залиште зазор на осідання висотою не менше 3 см. Його також заповніть тієї ж набиванням. Знизу під коробку підкладіть шар толю.

Коли стіни закінчені, на них укладається обв'язка з колод, жорстко пов'язаних в кутах будь-яким способом. Ці колоди не тільки скріплюють стіну, але і служать опорою для крокв. Звис покрівлі за грань стіни потрібно робити за допомогою кобилок на 40- 50 см і більше.

Штукатурити будинок треба не раніше ніж через рік після його зведення, тобто тоді, коли стіни ущільнився під дією власної ваги і осядуть. Штукатурити слід по драні або прямо по стіні, попередньо насеченной гострими граблями. Найкраще застосовувати розчин гліноізвестковий або близький за складом до матеріалу стіни, але ні в якому разі не цементний: цементна штукатурка швидко відшарується і відвалиться.

Будівництво будинку завершується пристроєм глінощебеночной вимощення шириною 0,5-0,7 м для відведення води від фундаменту.

Земляні стіни в 20 разів дешевше цегельних. Вони безпечні в пожежному відношенні, досить міцні і мають меншу теплопровідність (на опалення такого будинку витрачається на 20% менше палива, ніж цегляного). Тому погляд на землебітний будівництво, як на третьосортне, тимчасова помилка!

Таке будівництво можна вести всюди, добротно і швидко; причому будувати так може кожен. Найбільша перешкода, яке доведеться при цьому долати - це недовіра до матеріалу. Однак досвід Федотова і його послідовників переконав багатьох: поруч з його будинком ростуть нові будинки з грунту!

На закінчення слід сказати, що землебітний будівництво легко піддається механізації: виїмка і подрібнення грунту, змішування його при необхідності з піском та іншими матеріалами, укладання в опалубку і т. Д.

Ущільнення грунту за допомогою вібраторів або відбійних молотків, перероблених в трамбування, набагато підвищить продуктивність праці, збільшить щільність і міцність стіни.

Слід сказати, що утрамбована земля може знайти ще більше застосування в будівництві самих різних сільськогосподарських будівель. Це повинно привернути найпильнішу увагу нашої сільської молоді.

Техника молодежи 1957 рік.
література:
Н. А. Попов, Грунтоматеріали в будівництві еданій. Академія архітектури СРСР, 1944 р
В. С. Нікіфоров, Виробництво грунтових будівельних матеріалів в колгоспах. Сельхозгиз, 1952 р
Д.Б. Клімов. Зарубіжний досвід глинобитного будівництва (з досвіду будівництва НДР). На допомогу сільському будівельнику. Госстройіздат. 1956 р
