Блок живлення шуруповерта своїми руками

Найголовніший плюс акумуляторного шуруповерта - можливість автономного функціонування. Звичайно, якщо користуватися шуруповертом досить часто, то він вийде з ладу.

Варіант з покупкою нової батареї не актуальний, оскільки, виходячи з її вартості, простіше буде відразу купити новий шуруповерт.

На мій погляд, оптимальний вихід із ситуації - переробити акумулятор в БП (блок живлення). Це забезпечує можливість як мережевого, так і акумуляторного харчування. Власне так я і вступив до випадку зі своїм власним інструментом.

конструкція шуруповерта

Конструкція шуруповерта досить проста. електродвигун, клавіші запуску і акумулятор.

Зразкові підрахунки показують, що 75% вартості саморезоверта становить саме батарея. При неполадках з цим компонентом існує три раціональних вирішення проблеми:

• Починка наявної акумуляторної батареї;
• Робота з виносним акумулятором (наприклад, автомобільним);
• Модернізація акумулятора інструменту під мережеве харчування;
• Купівля нового елемента.

Що таке акумулятор?

Акумулятори (які інакше називаються акумуляторними батареями) використовуються для того, щоб накопичувати електроенергію і забезпечувати автономне функціонування енергоспоживаючих пристроїв. Вся батарея компонується з деякого числа послідовно з'єднаних акумуляторів ( «банок»).

Напруга кожного окремого акумулятора є частиною загального, що дається акумуляторною батареєю робочої напруги.

Визначення несправності акумулятора

Цілком може виявитися, що у всій батареї несправний тільки один елемент, а значить робити повну заміну немає сенсу, тому не полінуйтеся і перевірте кожну «банку» в ній.

Для такої перевірки буде потрібно тільки звичайний мультиметр. Спочатку всю акумуляторну батарею слід поставити на зарядку і дочекатися поки вона завершиться, а після заміряти рівень напруги в кожному з елементів ланцюга і виявити, де воно не відповідає номінальному. Саме ці елементи, швидше за все, підлягають заміні.

Упевнитися в цьому можна, якщо дочекатися, коли батарея розрядиться. Тоді проводиться повторна оцінка рівня напруги на кожній з банок. На несправних елементах «просідання» рівня напруги буде найбільш очевидним. І якщо такий елемент всього один, то набагато простіше замінити його.

В іншому випадку краще буде просто відмовитися від акумулятора на користь блоку живлення.

Що потрібно врахувати при заміні батареї на блок живлення

Підбираючи блок живлення шуруповерта, я орієнтувався в першу чергу на його розміри, оскільки було необхідно, щоб він «вписався» в корпус акумулятора.

Для більшої точності розмір корпусу потрібно виміряти зсередини, вилучивши попередньо всі складові компоненти.

Далі, я уважно оглянув корпус і знайшов там позначку про рівень напруги живлення.

Потім, з урахуванням потужності і орієнтуючись на напругу, вирахував струм споживання (звичайно, було б набагато краще, якби він був теж уже вказано, але його не було). Звичайно, якщо до обчислень душа не лежить, то можна спробувати вибрати блок живлення на вскидку.

Коли я купував собі живить блок, то крім споживаного струму, оцінив і рівень ємності злетілися акумулятора. Припустимо, що ємність дорівнює 1,2 ампер / год, а часу на повну зарядку потрібно близько 2,5 годин, тоді виробляється струм приблизно дорівнює проміжному значенню між цими двома числами (1,9 А).

Щоб не помилитися з вибором перед походом в магазин, записав для себе наступні параметри, які потрібно враховувати, коли збираєшся підключати блок живлення шуруповерта своїми руками:

• Габарити;
• I (min);
• Необхідний рівень напруги живлення.

З власного досвіду можу зазначити, що шуруповерт перероблений під живлення від мережі, стає набагато легше. Особисто для мене це був приємний момент, ну а шнур з вилкою непомеха.

кілька рекомендацій

Значення при покупці або у роботі саморезоверта мають не тільки технічні характеристики, але і надійність, легкість, зручність і незначні габарити.

Чималу важливість має і падаюча навантажувальна характеристика. Під час перевантажень. саме вона, є головною страховкою інструменту від поломки. Добре, якщо пристрій розроблений таким чином буде простий, а деталі входять в неї, будуть широко доступні.

Під висунуті мною вимоги підходили імпульсні блоки живлення, оскільки вони набагато компактніше трансформаторних. Хочу звернути вашу увагу на той факт, велика частина китайської продукції такого плану має характеристики набагато менші, ніж ті, що вказані на упаковці / корпусі, а радянський БП володіє великими розмірами і характеризується низьким ККД.

Придбати блок живлення можна на блошиному ринку або ринку для радіоаматорів. Не забудьте обговорити з продавцем можливе повернення блоку, а перед тим, як вбудовувати його, спробуйте просто підключити до інструменту і вкрутити 3 - 4 шурупа.

переробка саморезоверта

Коли я підібрав і перевірив блок живлення, то вирішив, що можна приступати до переробки.

Спочатку зняв корпус БП. Мені пощастило, він кріпився на саморізи, зі склеєних довелося б возитися довше. Якщо у вас все-таки склеєний шов, то необхідно простукати його молотком, ще можна спробувати розібрати його за допомогою леза ножа, підбиваючи його молотком, тоді корпус точно піддасться.

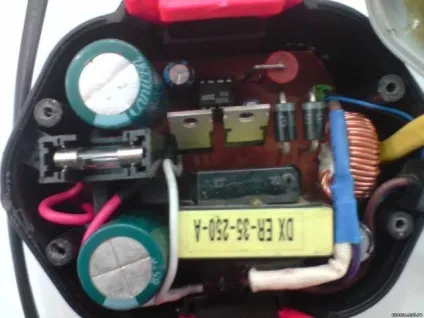

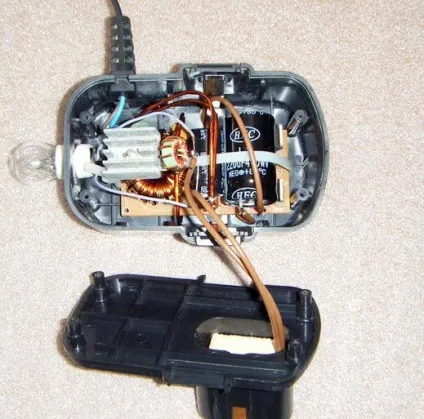

Потім я взявся за вилку: Відпаяв шнур з висновками. Коли цей момент був виконаний, я помістив «оголений» блок живлення в роз'єм для акумулятора і через спеціальний отвір в акумуляторному корпусі підвів до БП шнур для підключення до мережного харчування. Вихід блоку з дотриманням полярності був з'єднаний з клемами. Потім всю конструкцію помістив в акумуляторний корпус.

Нарешті, спробував вкрутити кілька шурупів - все справно працювало.

Існує варіант, що влаштовує вас блок живлення виявиться занадто великий за розмірами, тоді логічно буде облаштувати для нього відповідний роз'єм в рукоятці.

В процесі роботи потрібно, щоб батарея не перебувала під напругою, тому я під'єднав блок живлення шуруповерта паралельно щодо живлять висновків, а на розрив плюсового проводу зробив діодний перехід з необхідним рівнем потужності. При цьому мінусовій полюс зорієнтував на мотор.

В незалежності від якості використовуваного блоку живлення, через рівень навантаження, яку дає діючий шуруповерт ймовірність перегріву вельми висока. З цієї причини я «розставив» елементи БП всередині корпусу максимально просторо.

Також підправити ситуацію можна доповнивши керуючу мікросхему декількома новими радіаторами. Після внесення змін обов'язково проводиться перевірки запуск інструменту, який дозволяє впевнитися в тому, що шуруповерт не нагрівається. Така перевірка допоможе вам самостійно розібратися в тому, для яких елементів особливо необхідно охолодження. Можливо, що для вирішення даної проблеми знадобиться зробити кілька отворів в корпусі.

Автомобільний акумулятор як заміна рідного

Якщо працювати потрібно, а розетки поблизу не виявилося, можу запропонувати скористатися автомобільним акумулятором. Тобто затискачі з шуруповерта можна просто перекинути на цей акумулятор. Але такий засіб походить тільки для крайніх випадків в якості екстреної заходи.

Зверніть увагу: для більшості автомобільних акумуляторних батарей рівень робочої напруги недостатній, щоб живити шуруповерт. Тим більше, що для таких цілей ніхто не застосовуватиме нові елементи, а у старих даний показник ледь сягає 11 Вольт, при тому, що можуть знадобитися всі 19 Вольт. Як підсумок: мала ефективність інструменту, слабка сила крутіння.

Блок живлення від комп'ютера

Радіоринок багатий таким продуктом. Тим більше, що коштує він досить мало. Для наших цілей найбільше підходять елементи АТ-типу.

Особливо зручно використовувати комп'ютерний БП з тієї причини, що всі його характеристики вказані правильно, а не так, як це відбувається з деякими нехай навіть і новими елементами з Китаю.

Комп'ютерний блок живлення можна використовувати як в зібраному вигляді, так і в розібраному. У першому випадку це буде внесений елемент, а в другому - вбудований в шуруповерт. У комп'ютерному блоці живлення ви знайдете все, що тільки може знадобитися: трансформатор, досить потужна діодний збірка (у мене така була на 5 Вольт) і т.д. А силові транзистори, наприклад, можна взяти від монітора того ж комп'ютера. А мікросхему для збірки можна купити, тим більше, що коштує вона всього-нічого.

Врахуйте, що діоди обов'язково встановлюються на тепловідвід і ізолюються від радіатора за допомогою слюдяних прокладок.

Збирання блоку живлення

Видозмінити шуруповерт таким чином, щоб забезпечити йому можливість підключення до мережі, можна і по-іншому. Для цього потрібно буде зібрати переносний блок живлення шуруповерта.

При перевірці подібної схеми, я підключав до інструменту кабель з вилкою на одному кінці.

Потім скористався блоком живлення з відповідними параметрами, але на цю роль підійде і трансформатор з випрямлячем (аналогічно потрібно враховувати відповідність параметрів необхідних).

Якщо у вас мало досвіду, то з трансформаторними котушками доведеться попітніти. Багато хто взагалі відмовляються від цієї затії у зв'язку з труднощами, які виникають при обчисленні кількості необхідних витків і виборі дроту відповідного діаметру. Роблячи обмотку, потрібно розуміти, що потрібну кількість витків не завжди може вміститися в один шар, тому обов'язково ретельно ізолюйте один шар від іншого (враховуйте, що один виток з діаметром проводу в 4 мм - це 2 вольта).

Найбільш зручним виходом буде скористатися трансформатором зі старого або неробочого пристрою. Звичайно, будь-який не підійде, потрібно, як і завжди, враховувати сопаденіе параметрів, а якщо все в порядку то можна братися за складання випрямляча.

Споювати випрямний міст доведеться з напівпровідникового діода. Важливо оцінити збіг параметрів цього елемента з необхідними.

При наявності мінімальної обізнаності про те, як будуються електричні схеми, можна виготовити блок живлення шуруповерта своїми руками.

Згідно наведеної схемою, збираючи блок живлення шуруповерта, можна застосовувати трансформатори зі старих лампових телевізорів чи іншої непотрібної вже техніки. При цьому вони повинні мати наступні характеристики:

• Рівень напруги - 220 Вольт;
• Потужність - 250-350 Ватт;
• Рівень напруги (вторинна обмотка) - 24-30 Вольт (можна не враховувати, якщо сила вихідного струму становить від 15 Ампер і більше);
• Чи не імпульсний донор.

Крім того, займаючись складанням блоку живлення не забувайте про необхідність якісної ізоляції і забезпечення захисту від коротких замикань. Для цих цілей на вхідних і вихідних ланцюгах встановлюються запобіжники.

Збільшення потужності акумулятора

Для зазначеної мети можна застосувати робочі батареї від будь-яких нині бездіяльних приладів. Я, наприклад, брав літієвої батареї у вбитого ноута (струм на 2,2 кА).

Після вилучення необхідного елемента, припаяв проводку від нього до старої батареї (з дотриманням полярностей).

При подальшій перевірці подібна конструкція працювала справно. Для роз'єму, через який проводиться зарядка, можна доповнити корпус спеціальним отвором.

Зафіксувати новий акумулятор можна за допомогою термоклея. Тоді можна переходити до складання корпусу.

Використання шуруповерта: рекомендації

Модернізований шуруповерт потрібно використовувати керуючись такими правилами:

• Якщо ви безперервно використовуєте інструмент понад чверть години, то обов'язково зробіть невелику паузу;
• Слідкуйте за чистотою БП, він не повинен покриватися шарами пилу;
• Не використовуйте блок, не обладнаний заземленням;
• Переобладнаний шуруповерт не підходить для роботи на висоті більше 2-х метрів;
• Не можна підключати інструмент до мережі через кілька послідовно з'єднаних подовжувачів.

Дотримання наведених правил дозволить довго і безпроблемно користуватися шуруповертом.
